Unabhängig davon, an welchem Projekt Elektronikingenieure arbeiten, müssen sie genau wissen, wie Schaltungen aufgebaut sind und wie sie funktionieren. Die Suche nach der richtigen PCB-Design-Software oder den richtigen Tools kann für Elektronikingenieure jedoch eine gewaltige Aufgabe sein. Denn sie sind sehr beschäftigt und es gibt so viele Tools zur Auswahl.
Um Elektronikingenieuren Zeit beim Entwerfen von Leiterplatten zu sparen, haben wir eine Liste mit 46 beliebten PCB-Design-Softwareprogrammen zusammengestellt. Für verschiedene PCB-Designs können unterschiedliche Softwareprogramme geeignet sein. Um dies zu berücksichtigen, haben wir drei Kategorien in die Liste aufgenommen: einfache Tools, kostenlose Tools und proprietäre Tools. Lesen Sie weiter, um mehr zu erfahren:
1. PCB-Künstler
Advanced Circuits ist ein führender Leiterplattenhersteller mit der branchenweit größten Datenbank aktiver Kunden und der besten Erfolgsbilanz bei termingerechten Lieferungen. Ihr PCB Artist ist ein solides Software-Tool für Elektronikingenieure, die nach zuverlässigen, benutzerfreundlichen Lösungen suchen. Elektronikingenieure entscheiden sich auch für PCB Artist, weil es Zeit und Geld spart.
Merkmal:
- Teilebibliothek mit über 500.000 Teilen;
- Kostenlose Datei im Gerber-Format;
- Integration von Schaltplänen;
- Teilebericht im CSV-Format;
- Designregelprüfung zur Fehlermeldung und zwischen ausgewählten Elementen.
Kosten: kostenlos
2. Ultiboard
National Instruments (NI) beschleunigt den technischen Erfolg durch seine offene, softwareorientierte Plattform, die modulare Hardware und ein umfangreiches Ökosystem nutzt. Elektronikingenieure entscheiden sich speziell für das Utiliboard von National Instruments, da es eine schnelle PCB-Prototyping-Umgebung für eine Vielzahl von Anwendungen bietet.
Funktionen:
- Nahtlose Integration mit Multisim;
- Spart Elektronikingenieuren Stunden an Entwicklungszeit;
- Vollständige Schaltpläne, SPIC-Simulationen und PCB-Layouts in derselben Umgebung;
- Beschleunigt das PCB-Design mit automatisierten Funktionen unter Beibehaltung der Genauigkeit durch manuelle Steuerungen;
- Ergänzt die leistungsstarke SPICE-Simulationsumgebung von Multisim um PCB-Layout- und Routing-Funktionen.
Kosten: Kostenlose Testversion; Kontakt für Angebot

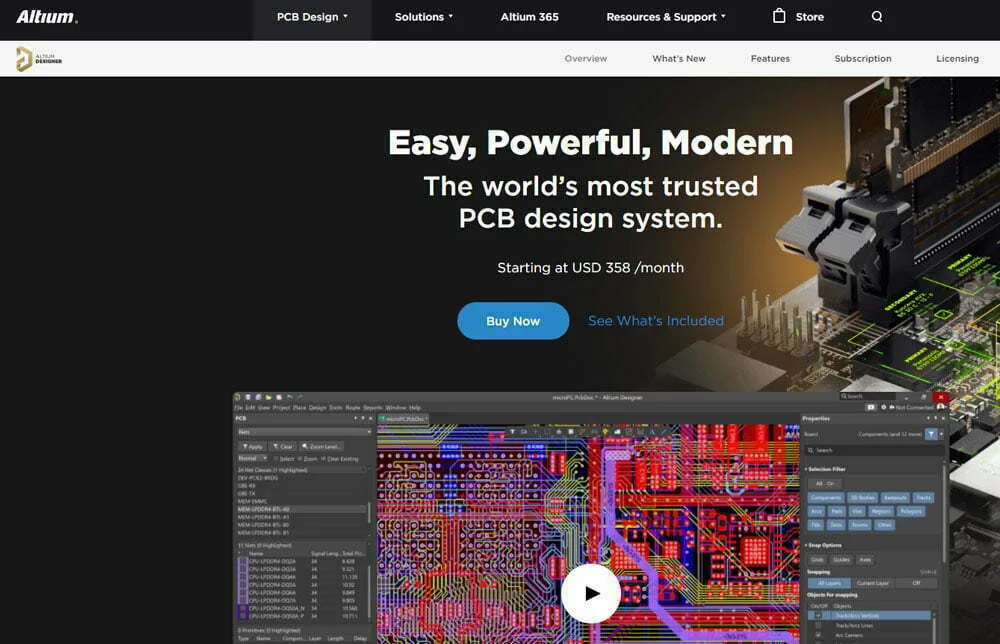

3. Altium Designer
Die Software Altium Designer wird von vielen als das zuverlässigste PCB-Designsystem angesehen. Sie ist einfach und effizient, benutzerfreundlich und erfüllt die modernen Anforderungen professioneller Elektronikingenieure.
Funktionen:
- Einfache Design-Automatisierung;
- Unbegrenzter Entwicklungsumfang;
- Nahtlose ECAD/MCAD-Integration;
- Nachverfolgbar und verwaltbar;
- Intuitive Teamarbeit;
- Mehrschichtiges und mehrkanaliges Design;
- Hochgeschwindigkeits- und hochdichtes Design;
- Validierung von Designs im mechanischen Bereich;
- Zentral vertrauenswürdige Design-Assets.
Kosten: Kostenlose Testversion; Standard Edition: 358 $; Lifetime Edition: 11.870 $.
4. SOLIDWORKS-Elektroschaltplan
Für das elektronische Design bietet SOLIDWORKS® leistungsstarke Designtechnologie mit bidirektionaler On-Demand-Integration mit SOLIDWORKS CAD. Und ihre PCB-Lösungen verbinden CAD- und PCB-Design für eine reibungslose Zusammenarbeit.
Funktionen:
- Kombiniert die besten Techniken im PCB-Design mit einer benutzerfreundlichen Oberfläche.
- Verbindung mit SOLIDWORKS CAD für ein effizientes Design-Erlebnis;
- Schnelle und einfache Fertigstellung des Leiterplattendesigns, damit Sie Ihren Produktdesign-Workflow fortsetzen können.
Kosten: Kontaktieren Sie uns für ein Angebot
5. DipTrace
DipTrace ist eine PCB-Design-Software für Elektronikingenieure mit einer intuitiven Benutzeroberfläche und umfangreichen Funktionen. Für das PCB-Layout bietet DipTrace intelligentes manuelles Routing und einen formbasierten Autorouter für das Board-Design. Elektronikingenieure schätzen die einheitliche Umgebung von DipTrace mit direkter Board-zu-Board-Konvertierung, Schaltplan-Aktualisierungen und Nachbeschriftungsfunktionen.
Funktionen:
- Echtzeit-DRC;
- Differenzteil;
- 3D-Vorschau;
- STEP-Export;
- Die Platzierungsfunktion ermöglicht die manuelle Platzierung von Komponenten per Drag & Drop oder die automatische Platzierung von Komponentennetzen, Komponenten und einzelnen Pads auf Basis benutzerdefinierter Einstellungen. Fanout-Funktionen.
Kosten:
- DipTrace Full: 1.195 $ – Unbegrenzte Pin-Anzahl, unbegrenzte Signalebenen;
- DipTrace Extended: 695 $ – 2.000 Pins, 6 Signalschichten;
- DipTrace Standard Edition: 395 $ – 1.000 Pins, 4 Signalschichten;
- DipTrace Lite: 145 $ – 500 Pins, 2 Signalschichten;
- Erste Schritte mit DipTrace: 75 $ – 300 Pins, 2 Signalebenen.
6. Datenblätter
SiliconExpert vereint online Schaltplan-Tools, PCB-Tools, mathematische Rechner, RF-Tools und passive Tools. Das Unternehmen verkauft außerdem Bauteile aus zahlreichen Bereichen, darunter Halbleiter, elektronische Komponenten, mechanische Teile, Messtechnik, automatische Steuerung, Werkstoffe und Chemie, Optoelektronik und Displays usw.
Eigenschaften:
- Einfach und benutzerfreundlich;
- Online-Spice-Simulator;
- Tool zur Erfassung und Konvertierung von Schaltplänen;
- Kostenloser Online-Rechner für HF-Werkzeuge und Leiterplatten;
- Umfassende Bibliothek mit Datenblättern zu elektronischen Bauteilen.
Kosten: 7-tägige kostenlose Testversion; Kontakt für Angebot
7. XCircuit
XCircuit wurde vom Elektroingenieur Tim Edwards entwickelt und wird von ihm gepflegt. Es handelt sich um ein Programm zur Erfassung von Schaltplänen für Präsentationen und ein Tool zur elektronischen Entwurfsautomatisierung (EDA). Wenn Elektronikingenieure Schaltpläne in veröffentlichungsfähiger Qualität und zugehörige Grafiken zeichnen und aus der Schaltplanerfassung Netzlisten generieren müssen, integrieren sie XCircuit in ihre PCB-Design-Software-Toolbox.
Funktionen:
- Bereitstellung von Online-Tutorials;
- Die Ausgabe ist für die Veröffentlichung geeignet;
- Behandelt Schaltungen als inhärent hierarchische Strukturen und schreibt hierarchische PostScript-Ausgaben und hierarchische SPICE-Netzlisten;
- Unterstützung für das Speichern von Schaltungskomponenten in vollständig editierbaren Bibliotheken;
- Erhaltung der Flexibilität beim Stil, ohne die Funktionalität der Schaltplanerfassung zu beeinträchtigen;
- Besonders nützlich für Aufgaben, die die Wiederverwendung einer Reihe von Standardgrafikobjekten erfordern, einschließlich PCB-Layouts.
Kosten: Kostenlos
8. gerbv
Gerbv ist auf Sourceforge verfügbar und ist ein Open-Source-Gerber-Dateibetrachter nur für RS-274X. Elektronikingenieure können mit gerbv mehrere Dateien ineinander laden.
Funktionen:
- Messungen können auf dem angezeigten Bild vorgenommen werden;
- Unterstützung für die Anzeige von Excellon-Bohrdateien;
- Platzierte Dateien können angezeigt werden.
Kosten: Kostenlos
9. KiCad EDA
KiCad EDA ist eine plattformübergreifende und quelloffene Suite für die elektronische Entwurfsautomatisierung, die Schaltplanerfassung, PCB-Layout und einen 3D-Viewer für Elektronikingenieure umfasst. Erstellen Sie mit KiCad EDA unbegrenzt viele Entwürfe, erstellen Sie professionelle PCB-Layouts und überprüfen Sie Entwürfe in einer interaktiven Arbeitsfläche.
Merkmale:
- Bis zu 32 Kupferschichten;
- Schnellere Anordnung von Leiterplatten;
- Trajektorien können um Hindernisse herum gezeichnet oder neu angeordnet werden, während KiCad weiterarbeitet;
- Push- und Push-Router, um sicherzustellen, dass Ihre DRC-Beschränkungen eingehalten werden;
- Footstep-Editor (GAL).
Kosten: Kostenlos
10. DesignSpark PCB
DesignSpark richtet sich mit kostenloser Software für Leiterplatten, Mechanik und Elektrik an Ingenieure und Maker. Es ist eine gute Wahl, wenn ein Elektronikingenieur eine Idee vom Konzept zur Umsetzung bringen möchte.
Funktionen:
- Nahtlose Integration in bestehende Design-Workflows;
- Unbegrenzte Größe der Schaltpläne;
- Verwendung mehrerer Ebenen, die für das PCB-Design erforderlich sind;
- Die maximale Größe der Leiterplatte beträgt 1 m x 1 m;
- Erstellen Sie Ihre eigenen Bauteilmodelle im Bibliothekseditor oder greifen Sie auf vorgefertigte eingebettete Bibliotheken zu;
- Bereiten Sie unbegrenzt viele Gerber- und ODB++-Dateien vor, um Leiterplatten zu bestellen, oder lassen Sie diese vom PCB Quote Service von DesignSpark für Sie erstellen.
Kosten: kostenlos
Auf der Suche nach PCB-Design-Dienstleistungen?
Garantierte Qualität, verhandelbarer Preis.
11. Autodesk
Durch die Bereitstellung von 3D-Design-, Konstruktions- und Unterhaltungssoftware sowie entsprechenden Dienstleistungen erleichtert Autodesk mit Eagle PCB die Arbeit von Elektronikingenieuren. Dieses leistungsstarke und benutzerfreundliche Software-Tool für das PCB-Design lässt die Träume von Ingenieuren wahr werden.
Funktionen:
- Einfach zu bedienender Schaltplan-Editor, um Ihre Ideen zum Leben zu erwecken;
- Intuitive PCB-Layout-Tools, mit denen Sie Ihre Entwürfe verwirklichen können;
- Dank der leicht zugänglichen Bibliotheksinhalte können Elektronikingenieure den Stress hinter sich lassen und mit gebrauchsfertigen Bauteilbibliotheken kreativ werden.
- Die Routing-Engine ermöglicht moderne PCB-Routing-Tools, um komplexe Layouts zu beschleunigen;
- Modulare Designmodule für die schnelle Wiederverwendung von Teilschaltungen, die zwischen Schaltplan und Leiterplatte synchronisiert sind;
- Entkommen Sie dem Ball Grid Array in Sekundenschnelle.
Kosten: Kostenlose Testversion
- EAGLE Standard-Abonnement: 15 $/Monat, 100 $/Jahr;
- EAGLE Premium-Abonnement: 65 $/Monat, 500 $/Jahr.
12. Schaltkreis-Konstruktor
CircuitMaker ist ein kostenloses PCB-Design-Tool von Altium, zu dem auch eine Gruppe kreativer Menschen gehört, die gemeinsam Schaltungen und Elektronik entwickeln. Elektronikingenieure, die bessere Produkte für die Zukunft entwickeln möchten, nutzen es häufig, um ihre Ideen in Produkte umzusetzen.
Funktionen:
- Entwerfen Sie hochwertige Schaltpläne und Leiterplatten ohne künstliche Beschränkungen hinsichtlich der Anzahl der Schichten oder der Leiterplattenfläche.
- Nutzen Sie die Community, um Referenzdesigns zu finden und andere Projekte zu fördern und zu bewerten.
- Bilden Sie ein Team für gemeinsames Design.
Kosten: Kostenlos
13. Pad2Pad
Pad2Pad ist ein Hersteller von Leiterplatten mit kostenloser Design-Software. Elektronikingenieure verwenden Pad2Pad, um Produkte mit Durchkontaktierungen, Netlist-Import, beliebigen Leiterplattenformen und automatischer Verdrahtung zu erstellen.
Funktionen:
- Benutzerfreundliche und intuitive Oberfläche;
- Automatische Fehlerprüfung;
- BOM-Integration mit Digi-Key;
- Ausrichtungsmodus;
- Trace Simplifier;
Kosten: kostenlos
14. OrCAD
OrCAD ist die bevorzugte PCB-Design-Software von über 40.000 Ingenieuren. Elektronikingenieure entscheiden sich für OrCAD, weil es zuverlässig ist und mit dem Wachstum des Unternehmens mitwachsen kann. Darüber hinaus bietet es eine komplette Umgebung vom ersten Schaltplan bis zum fertigen Produkt.
Merkmale:
- Bewältigung sich wandelnder Designherausforderungen und Bereitstellung von Skalierbarkeit für zukünftige Herausforderungen;
- Vollständig integrierte Simulations- und Analysetechnologie gewährleistet einen ersten Durchlauf ohne Übersetzung;
- Intuitive Benutzeroberfläche macht OrCAD leicht erlernbar und benutzerfreundlich;
- Die preisgekrönte OrCAD-Technologie bietet leistungsstarke und effektive Funktionalität.
Kosten: Kostenlose Testversion; Kontakt für Angebot
15. ZenitPCB
ZenitPCB ist eine kostenlose Software für das Layout von Leiterplatten für Elektronikprojekte. ZenitPCB ist ein flexibles und benutzerfreundliches Programm, das Elektronikingenieuren dabei hilft, Projekte in kurzer Zeit zu erstellen, da es intuitiv zu bedienen ist.
Eigenschaften:
- Entwickelt für den privaten oder semiprofessionellen Gebrauch;
- Begrenzt auf 800 Pins;
- Entwickelt von PCB-Designern;
- Erstellen Sie Leiterplatten schnell und intuitiv.
Kosten: Kostenlos
16. CircuitStudio
CircuitStudio ist ein professionelles PCB-Design-Tool für moderne Elektronikingenieure. Mit CircuitStudio können Sie schnell anspruchsvolle PCB-Layouts mit interaktivem Routing entwerfen, mit mechanischen Designteams zusammenarbeiten und anspruchsvolle Elektronik simulieren und ausliefern.
Funktionen:
- Intelligente Situs-Auto-Routing-Technologie;
- 3D-PCB-Bearbeitung und STEP-MCAD-Unterstützung;
- Integrierte analoge und digitale Simulation;
- Intelligente Schaltplanerfassung und PCB-Layout;
- Benutzerfreundliche Oberfläche und anpassbarer Workflow;
- Vollständig kompatibel mit Altium Designer und EAGLE Design History.
Kosten: 30 Tage kostenlose Testversion; Kontakt für Angebot
17. PCB123
Sunstone Circuits liefert seit über 40 Jahren hochwertige, termingerechte PCB-Prototypen. Das Unternehmen bietet außerdem PCB123 an, eine professionelle PDB-Design-Software.
Funktionen:
- Verbesserte Polygonfunktionalität zum Zusammenführen, Zuschneiden und Optimieren komplexerer Designs;
- Kostenlose Gerber-Dateien bei jeder Bestellung von PCB123;
- Verbesserte Benutzersteuerung für schnelleres Rendern, flüssigeres Drag & Drop, mehr Zoom-Steuerelemente und ein einheitliches Bedienfeld;
- Steckplätze und Ausschnitte in der Teiledefinition;
Kosten: Kostenlos
18. Nachschlagen
CUSPICE von ngspice ist auf der CUDA-Plattform verfügbar und unterstützt Geräte wie BSIM4v7, Kondensatoren, Selbstinduktoren und Transformatoren, Stromquellen, Widerstände und Spannungsquellen.
Merkmale:
- Modifiziert, um die Parallelität der CUDA-Plattform zu nutzen;
- Die transistorlastige Simulation wird bei Verwendung des beschleunigten Simulators erheblich beschleunigt (bis zu 3-fach).
- Erfordert eine NVIDIA-Grafikkarte mit Fermi- oder neuerer Architektur und eine funktionierende CUDA-Umgebung;
- CUSPICE funktioniert gut bei groß angelegten Schaltkreisen (mit Tausenden von Transistoren).
Kosten: Kostenlos
19. FreePCB
FreePCB ist ein kostenloser und quelloffener PCB-Editor für Microsoft Windows. Er ist leicht zu erlernen und zu bedienen, ermöglicht Elektronikingenieuren jedoch die Erstellung professioneller Ergebnisse. Bei Bedarf können Ingenieure das webbasierte FreeRout und Autorouter zusammen mit FreePCB verwenden, da dieses Programm keinen Autorouter enthält.
Eigenschaften:
- 1–16 Kupferschichten;
- Platinengröße bis zu 60" x 60";
- Kupfergefüllter Bereich;
- Mit Footstep Wizard und Footstep Editor.
Kosten: Kostenlos
20. Mentor Graphics Xpedition
Als führendes Unternehmen im Bereich der Automatisierung von Elektronikdesigns bietet Mentor Graphics PCB mit Xpedition eine PCB-Design-Software für Elektronikingenieure an. Xpedition wird als „der innovativste PCB-Designprozess der Branche” bezeichnet und umfasst einzigartige, patentierte Technologien, die die Designzyklen um mindestens 50 Prozent verkürzen und gleichzeitig die Gesamtqualität und Ressourceneffizienz verbessern.
Merkmale:
- Multi-Board-Systemdesign;
- Virtuelles Prototyping von Leiterplatten ermöglicht schnellere Lieferung hochwertigerer Produkte;
- Kollaborative Platzierung und Verdrahtung hochkomplexer Leiterplatten;
- Erfassung, Validierung und Kommunikation der Designabsicht während des gesamten PCB-Designprozesses;
- PCB-Datenmanagement und eine einzige integrierte Lösung für WIP-Design und Bibliotheksverwaltung;
- Erstellen Sie Designs auf Anhieb richtig und erfüllen Sie die anspruchsvollsten Regelwerke für den Leiterplattenherstellungsprozess.
Kosten: Kontaktieren Sie uns für ein Angebot.
21. ExpressPCB
ExpressPCB ist eine leicht zu erlernende Software für den Entwurf von Leiterplatten. Dieses kostenlose Tool richtet sich an Anfänger und professionelle Elektronikingenieure, die bei der Fertigstellung ihrer Entwürfe von der ExpressPCB-Community-Bibliothek profitieren können.
Funktionen:
- Kompatibel mit XP, Vista und Windows 7/8.1/10;
- Standardisierte Windows-Benutzeroberfläche;
- Sie können wählen, ob Sie den Schaltplan zuerst mit dem Programm ExpressSCH zeichnen möchten;
- Es können zwei- oder vierlagige Leiterplatten entworfen werden;
- PCB-Designs können analysiert werden, um potenzielle Probleme zu identifizieren.
Kosten: kostenlos
22. Easy-PC-Leiterplatte
Easy-PC PCB ist eine PCB-Design-Software von Number One Systems. Teams und Einzelpersonen entscheiden sich für Easy-PC PCB, weil es ein kostengünstiges und skalierbares professionelles Design-Tool ist.
Eigenschaften:
- einfach zu bedienen;
- Spezieller Support mit Mitarbeitern;
- Bibliotheksverwaltungstools;
- Assistent zur Bibliothekserstellung;
- 3D-Vorschau;
- Automatische Projektversionskontrolle;
- Erstellen von PCB-Designs ohne Schaltpläne;
- Wiederverwendung von Designs;
- Kupferbasisguss;
- Vollständig integrierter Auto-Router.
Kosten:
- Easy-PC integriert Schaltplanerfassung und PCB-Layout;
- Unbegrenzte Pin-Lizenz: 497 £;
- 2000-Pin-Lizenz: 397 £;
- 1000-Pin-Lizenz: 297 £.
23. Tina
TINA (Interactive Network Analysis Toolkit) Design Suite ist ein leistungsstarkes Softwarepaket für die Schaltungssimulation und das PCB-Design, das Elektronikingenieuren offline und online zur Verfügung steht. TINA von DesignSoft ist leistungsstark und dennoch erschwinglich für die Analyse, das Design und das Testen von analogen, digitalen, HDL-, MCU- und gemischten elektronischen Schaltungen sowie deren PCB-Layouts in Echtzeit.
Eigenschaften:
- Einfach zu bedienen;
- Leistungsstarkes Tool;
- Bearbeiten und Ausführen von Schaltungssimulationsentwürfen online;
- Vollständig integriertes Layout-Modul mit allen für das PCB-Design erforderlichen Funktionen.
Kosten:
- TINA 11.0 Design Suite Basic Edition, Einzelbenutzer: 129 $;
- TINA 11.0 Design Suite Basic Plus, Einzelbenutzer: 299 $;
- TINA 11.0 Design Suite Classic Edition, Einzelbenutzer: 600 $;
- TINA 11.0 Design Suite Industrial Edition, Einzelbenutzer: 1200 $.
24. Fritzing
Fritzing ist eine Open-Source-Hardware-Initiative, ein kostenloses Software-Tool, das Designern, Künstlern, Hobbybastlern und Ingenieuren die kreative Zusammenarbeit mit interaktiver Elektronik ermöglicht. Fritzing umfasst auch eine Community-Website und Dienste für die Verarbeitung, während Arduino eine innovative Community für die Dokumentation von Prototypen, den Austausch untereinander, die Vermittlung von Elektronikwissen sowie die Gestaltung und den Bau von Spezial-Leiterplatten aufgebaut hat.
Funktionen:
- Lassen Sie sich von Projekten innerhalb der Fritzing-Community inspirieren.
- Ideal für Anfänger bis hin zu professionellen Ingenieuren;
- Verwandeln Sie Ihre PCB-Skizzen mit Fritzing Fab in professionelle Leiterplatten.
Kosten: Kostenlos
25. EasyEDA
EasyEDA ist ein webbasiertes EDA-, Schaltplanerfassungs-, SPICE-Schaltungssimulations- und PCB-Layout-Tool für Elektronikingenieure. Die Entwickler von EasyEDA haben sich zum Ziel gesetzt, eine PCB-Design-Software zu entwickeln, die umfassende Daten- und Kollaborationstools bereitstellt, um Ingenieuren und Designern dabei zu helfen, Ideen schneller und einfacher in Produkte umzusetzen.
Funktionen:
- Vollständige Schaltungssimulation, PCB-Design und elektronisches Schaltungsdesign online;
- Unterstützt Mac, Linux, Windows, Android und alle anderen Plattformen, da keine Installation erforderlich ist und Elektronikingenieure in einer plattformübergreifenden Umgebung unterstützt werden;
- Leistungsstarke Funktionen für PCB-Layout und -Simulation mit einer großen Bibliothek an Schaltplan-Komponenten, PCB-Footprints und -Paketen, Spice-Simulation und mehr;
- Importieren Sie Designs aus Eagle, Altium, KiCad und LTspice;
- Schnelle Bearbeitung und Layout von PCB-Designs, selbst bei mehreren Schichten und Tausenden von Pads.
Kosten: kostenlos
26. Proteus Design Suite
Proteus von Labcenter Electronics vereint Leistungsstärke und Einfachheit. Es hilft Elektronikingenieuren dabei, professionelle Leiterplatten schnell und einfach zu entwerfen, zu testen und zu layouten. Darüber hinaus enthält es einen erstklassigen formbasierten Autorouter, wodurch es zu einem kompletten Software-Designtool für den modernen Ingenieur wird.
Funktionen:
- Fast 800 Mikrocontroller auf Schaltplänen für die Simulation verfügbar;
- Professionelles PCB-Layout-Kit;
- Kombination aus Schaltplanerfassung und ARES-Leiterplattenlayoutprogramm;
- Volle Funktionalität bei einfacher, übersichtlicher Benutzeroberfläche.
Kosten:
- Proteus PCB Design Level 1, 500 Pins in der Netzliste: 248 $;
- Proteus PCB Design Level 1, 1000 Pins in der Netzliste: 487 $;
- Proteus PCB Design Level 1, 2000 Pins in der Netzliste: 652 $;
- Proteus PCB Design Level 2+, 1000 Pins in der Netzliste: 982 $;
- Proteus PCB Design Level 2+, 2000 Pins in der Netzliste: 1642 $;
- Proteus PCB Design Level 2+, unbegrenzte Anzahl von Pins in der Netzliste: 2022 $.
27. Upverter
Upverter ist ein führender Anbieter von cloudbasierten PCB-Designtools und führt seinen Erfolg darauf zurück, dass es Ingenieuren mit erstklassiger Technologie, Wissen und Support unterstützt. Mit den leistungsstarken Collaboration-Tools können Elektronikingenieure einen schnelleren Designprozess realisieren, der Zeit spart und Fehler bei der Leiterplattenentwicklung reduziert.
Funktionen:
- Keine Erstellung und Überprüfung von Schaltplansymbolen und Footprints mehr erforderlich;
- Die On-Demand-Überprüfung von Bauteilen eliminiert das Risiko von Symbol- und Verpackungsfehlern.
- Zentralisierte Bibliotheksverwaltung;
- Eine wachsende Komponentenbibliothek mit bewährten Teilen von Texas Instruments (TI), Broadcom, Atmel, Cypress Semiconductor und vielen anderen.
Kosten:
- Kostenlose Testversion;
- Erste Schritte: Kostenlos;
- Professional: 100 $ pro Monat;
- Unternehmen: Kontaktieren Sie uns für ein Angebot.
28. Schaltungsassistent
Das PCB Wizard Design-Tool ist in den Editionen Wizard, Standard und Professional erhältlich und vereint Schaltungsdesign, PCB-Design, Simulation und CAD/CAM-Fertigung in einem Paket. Die Professional Edition integriert den gesamten Designprozess und bietet Elektronikingenieuren die Tools, die sie benötigen, um ein Projekt von Anfang bis Ende zu realisieren.
Merkmale:
- Einschließlich Bildschirmtests der Leiterplatte vor der Fertigung;
- 500–1500+ Modelle in der Komponentenbibliothek;
- ANSI- und DIN-Symbole;
- Externe Komponenten;
- Interaktive PCB-Layout-Simulation;
- Breadboard-Simulation;
- Bildschirmanimation;
- Automatisches PCB-Routing.
Kosten: Kontaktieren Sie uns für ein Angebot
29. TinyCAD
TinyCAD ist ein auf Sourceforge verfügbares Open-Source-Programm zum Zeichnen von Schaltplänen oder Schemata. TinyCAD ist die PCB-Design-Software der Wahl für Elektronikingenieure, die eine Lösung für ein PCB-Layout-Programm suchen, das Standard- und benutzerdefinierte Symbolbibliotheken sowie mehrere Netzlistenformate unterstützt.
Eigenschaften:
- Wird häufig zum Zeichnen von Einliniendiagrammen, Blockdiagrammen und Erscheinungsdiagrammen verwendet;
- Flache oder hierarchische Schaltplaneinträge;
- Enthält viele gängige PCB-Layout-kompatible Netzlistenformate;
- Praktische Unterstützung für die Einbettung von Grafiken in Grafiken.
Kosten: Kostenlos
30. AutoTRAX
AutoTRAX DEX PCB ist eine integrierte PCB-Design-Software und EDA für Elektronikingenieure. Mit diesem PCB-Design-Softwaretool, das einen hierarchischen Projektmanager enthält, können Sie schnell und einfach vom Design zur Produktion übergehen.
Funktionen:
- Durchführung von Top-Down- und Bottom-Up-Design sowie Wiederverwendung von Designkomponenten und Subsystemen;
- Schaltplanerfassung und PCB-Layout;
- Einheitliche Elektronikdesign-Software mit unübertroffenen Funktionen zum Entwerfen und Bauen aktueller und zukünftiger Elektronik;
- Stellen Sie sicher, dass Ihr Design korrekt bleibt, ohne dass Drähte herunterhängen oder PCB-Designregeln verletzt werden;
- Schnelle Umsetzung vom Entwurf bis zur Produktion mit montierten Leiterplatten, ohne das AutoTRAX-Programm zu verlassen;
- Verwenden Sie Auto-Routing oder eine Kombination aus Auto-Routing und manuellem Routing für alle elektrischen Verdrahtungen.
Kosten: 145 $ (unbegrenzt gültig)
31. NI Multisim
NI Multisim von National Instruments ist eine leistungsstarke Software für den Schaltungsentwurf, eine fortschrittliche, dem Industriestandard entsprechende und branchenführende SPICE-Simulationsumgebung, die von Elektronikingenieuren weltweit genutzt wird.
Funktionen:
- Analyse von Analog-, Digital- und Leistungselektronik;
- Brandneue parametrische Analyse;
- Integration mit neuen eingebetteten Zielen;
- Vereinfachtes Design mit benutzerdefinierbaren Vorlagen;
- Über 6.000 neue Komponenten von führenden Herstellern;
- Integration mit NI Ultiboard für einen schnellen Layout- und Prototyping-Prozess.
Kosten:
- Multisim Basic Edition für Windows: 1.617 $;
- Vollversion von Multisim für Windows: 2.826 $;
- Multisim Power Pro Edition für Windows: 4.186 $.
32. Sein
Zuken bietet Softwarelösungen für das PCB-Design, das elektrische Routing vom Schaltplan bis zum Kabelbaum und Panel-Layout sowie e-PLM. Elektronikingenieure entscheiden sich für Zuken CR-8000, wenn sie eine fortschrittliche PCB-Design-Software mit einer produktorientierten 3D-PCB-Designplattform benötigen.
Funktionen:
- Multisite-ECAD-Bibliotheken und -Daten;
- 2D/3D-Multi-Board-PCB-Design;
- Überbrückung der Lücke zwischen Marketinganforderungen und detailliertem Design durch Design-Exploration;
- 3D-ECAD/MCAD-Fusion;
- Co-Design von Chip-Gehäuse und Leiterplatte;
- FPGA-Pin-Optimierung.
Kosten: Kostenlose Testversion; Kontakt für Angebot
33. PCB-Ersteller
Bay Area Circuits ist ein Leiterplattenhersteller, der sich auf schnelle Prototypen für Unternehmen, Designer, Hersteller und Hobbybastler spezialisiert hat. Der PCB Creator ist eine kostenlose Software für Leiterplattenlayouts und Schaltpläne, die die perfekte Lösung für Elektronikingenieure ist, die ein leistungsstarkes Designtool nutzen möchten, ohne viel Geld auszugeben.
Funktionen:
- Einfach zu bedienende manuelle und automatische Routing-Tools;
- Komponenten- und Mustereditor zum Erstellen neuer Teile und Footprints;
- Importieren und Exportieren von benutzerdefinierten PCB-Designs und Bibliotheken mit anderen EDA-Tools;
- Erfassung mit Schaltplan und Vorschau von 3D-Designs;
- Erstellung benutzerdefinierter 2-4-lagiger Leiterplatten mit integrierten Preis- und Bestelloptionen;
- Unterstützt durch die DipTrace-Plattform.
Kosten: Kostenlos, mit kostenpflichtigem Upgrade auf DipTrace
34. Pulsonix
Pulsonix PCB ist ein weltweit tätiges EDA-Unternehmen, das sich auf Software für Schaltplanerfassung und Leiterplattenentwurf spezialisiert hat. Elektronikingenieure nutzen die fortschrittlichen und dennoch erschwinglichen PCB-Design-Softwaretools von Pulsonix, um ihren Elektronikdesignprozess zu verbessern.
Funktionen:
- QSchematic Capture umfasst ein funktionsreiches Toolset im Pulsonix Schematic Editor.
- Ausgereiftes, vollständig integriertes PCB-Design mit intelligenten Funktionen, die bei komplexen alltäglichen PCB-Designaufgaben helfen.
- Entwickelt, um maximale Produktivität bei minimalem Zeitaufwand für Ingenieure zu gewährleisten.
- Die Erstellung von Regeln, die Platzierung von Komponenten, Routing-Muster und Nachbearbeitungsfunktionen reduzieren die Designzeit erheblich.
Kosten: Kostenlose Testversion; Kontakt für Angebot
35. PADS-Leiterplatte
Die PADS PCB Design Software von Mentor Graphics ist ein leistungsstarkes PCB-Tool für Elektronikingenieure zum einfachen Entwerfen von Leiterplatten. PADS ermöglicht leistungsstarke Regelhierarchien, leistungsstarkes interaktives Routing und erweiterte Funktionen wie die Wiederverwendung physikalischer Designs.
Funktionen:
- Integriertes DFF;
- Automatisches Routing;
- Interaktives Hochgeschwindigkeits-Routing;
- 3D-Visualisierung und -Platzierung;
- Einfaches, effektives interaktives Routing;
- Einfaches Erstellen von Split-Ebenen und Kupferflächen;
- Erweiterte Funktionen zur Beschleunigung des Layouts komplexester Designs.
Kosten: Kostenlose Testversion von PADS Standard Plus; Kontakt für Angebot
36. Allegro PCB Designer
Cadence ist ein weltweit führendes EDA- und Semi-EDA-Unternehmen, das sich der Innovation im Bereich Elektronikdesign verschrieben hat und eine wichtige Rolle bei der Entwicklung von ICs und Elektronikprodukten spielt. Wenn Elektronikingenieure vorhersehbarere und kürzere Designzyklen benötigen, greifen sie auf den Allegro PCB Designer von Cadence zurück.
Merkmale:
- Umfassende Techniken zur Überprüfung von Design-Zwischenschichten, um Design-, Inspektions- und Neudesign-Iterationen zu minimieren;
- Dynamische Funktionen für die gleichzeitige Teamkonstruktion verkürzen die Produktentwicklungszeit;
- Nutzung der Material-Inlay-Fertigungstechnologie zur Reduzierung der Materialkosten;
- Die integrierte Sigrity-Technologie stellt sicher, dass kritische Signale die Leistungsstandards und die Stromintegrität erfüllen;
- Kann das Problem der Stromübertragung und des IR-Spannungsabfalls effektiv lösen.
Kosten: Kontaktieren Sie uns für ein Angebot
37. EdWinXP
EDWinXP ist ein EDA-Softwarepaket bzw. ein automatisiertes Design für elektronische Produkte, ein PCB-Design und ein SPICE-basiertes Softwaretool von Visionics. EDWinXP ist ein integriertes PCB-Design-Softwaretool für Elektronikingenieure, das alle Phasen des Designprozesses abdeckt, von der Schaltplanerfassung bis zur PCB-Fertigung und -Prüfung.
Funktionen:
- Designinformationen können vollständig im integrierten Projekt gespeichert werden;
- Zugriff über den Schaltplan-Editor, den PCB-Layout-Editor, den Fertigungsausgabemanager und den Simulator;
- Analyse und Überprüfung der Funktionalität und des Verhaltens von Schaltungen, die in schematischer Form erfasst wurden;
- Vollautomatische Front- und Back-Annotation für alle Designänderungen;
- Enthält eine erweiterte Bauteilbibliothek, die über den Bibliothekseditor aktualisiert, angepasst und erweitert werden kann.
Kosten:
- EdWinXP 2.10 – Schaltplan, kommerziell: 450 $;
- EdWinXP – Standard Edition, Business Edition: 800 $;
- EdWinXP – Deluxe Edition, Business Edition: 1.200 $;
- EdWinXP – Professional, kommerziell: 3.200 $;
- EdWinXP 2.10 – Schematic, Lizenz für kleine Unternehmen: 225 $;
- EdWinXP – Standard, Lizenz für kleine Unternehmen: 800 $;
- EdWinXP – Deluxe, Lizenz für kleine Unternehmen: 1.200 $;
- EdWinXP – Professional, Lizenz für kleine Unternehmen: 1.600 $;
- EdWinXP 2.10 – Schematic, nicht kommerziell: 45 $;
- EdWinXP 2.10 – Nicht-kommerzielle Standard Edition: 160 $;
- EdWinXP 2.10 – Nicht-kommerzielle Deluxe Edition: 240 $;
- EdWinXP – Professional, nicht kommerzielle Nutzung: 320 $.
38. CADSTAR
CADSTAR ist eine etablierte PCB-Design-Software für kleine und mittelgroße Designteams mit vielen tausend zufriedenen Anwendern.
Funktionen:
- Design-Erfassung für Leiterplatten;
- 3D-Leiterplattenvisualisierung und Kollisionsprüfung;
- Platzierungs- und Routing-Editoren;
- Hochgeschwindigkeitsdesign mit längen- und verzögerungsbasiertem Routing;
- Designmigration;
Kosten: Kontakt für Angebot
39. Osmond PCB
Osmond PCB ist eine PCB-Design-Software für Elektronikingenieure, die Macs verwenden. Dieses PCB-Design-Tool bietet Anwendern Leistungsstärke und Flexibilität und beseitigt künstliche Einschränkungen und Beschränkungen, sodass Leiterplatten jeder Größe und Form sowie mit jeder erforderlichen Anzahl von Schichten entworfen werden können.
Merkmale:
- 10 nm räumliche Auflösung gewährleistet Genauigkeit;
- Platzieren Sie Teile an beliebiger Stelle auf der Platine in beliebiger Ausrichtung;
- Führen Sie beliebige Trajektorien entlang beliebiger Pfade und in beliebigen Winkeln aus;
- Metrische und imperiale Einheiten werden sogar innerhalb desselben Designs unterstützt;
- Integrierter Teile-Editor zum einfachen Definieren neuer Teiletypen oder Ändern bestehender Teiletypen.
Kosten:
- Kostenlos für kleine Designs mit weniger als 700 Pins;
- OsmondCocoa 1.1.1: 79 $
40. Pantheon PCB Software
Intercept Technology, Inc. ist ein führender Anbieter von Software für PCB- und RF-Design sowie Layout. Die Pantheon PCB Layout Software ist das ideale PCB-Design-Softwaretool für Elektronikingenieure, da sie eine benutzerfreundliche Oberfläche und grundlegende bis fortgeschrittene Designoptionen bietet, die die Produktivität und Effizienz steigern.
Funktionen:
- Fortschrittliche PCB-Layout-Software mit speziellen RF- und Hybrid-Design-Abläufen;
- Geeignet für Designteams jeder Größe;
- Skalierbare, kostengünstige PCB-Layout-Lösung;
- Geometrieerstellung;
- Komponentenplatzierung und Routing;
- Flexible Erstellung und Bearbeitung von Flächenfüllungen;
- Automatische Testpunktgenerierung;
- Geteilte Flugzeuge;
- Erstellung/Überprüfung von Grafiken.
Kosten: Kontaktieren Sie uns für ein Angebot
41. VUTRAX
VUTRAAX ist das führende professionelle Softwarepaket für die Entwicklung von Elektronikschaltplänen und Leiterplatten aus Großbritannien. VUTRAX wird unter Windows unterstützt, und für die meisten x86-basierten Distributionen sind nicht unterstützte Linux-Versionen verfügbar. Elektronikingenieure entscheiden sich für VUTRAX aufgrund seiner Skalierbarkeit, der integrierten Schaltplanerfassung und der stets verfügbaren echten WYSIWYG-Funktionalität.
Funktionen:
- Bidirektionale Modifikation mit Integrität;
- Wählen Sie zwischen den Stilen „Ortho“, „Rip and Retry“ und „Shape-Based“ für AutoRouter;
- Online- und Offline-Designüberprüfung;
- 3D-Ansicht der Leiterplatte mit umfangreichen Schaltplansymbolen und Bauteil-Footprint-Bibliotheken;
- Design für moderne Leiterplattentechnologien, einschließlich Oberflächenmontage, Klebepunkte, Blind- und Buried-Vias, Microvias, doppelseitige Bauteile, Bestückung und vieles mehr.
Kosten:
- VUTRAX Extended Custom: 4850 £;
- VUTRAX Standard Custom: 2048 £;
- VUTRAX Bureau Bundle: 2500 £.
42. Mikrostreifen-Impedanzrechner
EEWeb, die führende Elektrotechnik-Community für Hardware-Designer, bietet Microstrip Impedance an. Dieses praktische PCB-Design-Tool erfordert keine Installation oder Download, da es sich um einen webbasierten PCB-Microstrip-Impedanzrechner handelt.
Funktionen:
- Die richtige Struktur für Ihre Anforderungen durch Verständnis von Mikrostreifen-Übertragungsleitungen;
- Entwerfen Sie Mikrostreifen-Leiterbahnen mithilfe von Modellierungsnäherungen.
- Formel basierend auf der Wheeler-Gleichung.
Kosten: Kostenlos
43. CIRCAD
CIRCAD ist ein leistungsstarkes und dennoch benutzerfreundliches PCB-Designpaket, das alle Werkzeuge für den Schaltungsentwurf und die Fertigung enthält, die ein moderner Elektronikingenieur benötigt. CIRCAD umfasst Schaltplanerfassung, Netzlistengenerierung, PCB-Layout, Kupferfüllung, Designregelprüfung, mehrere Fertigungsausgabeformate und eine Bibliothek mit Standardkomponenten.
Funktionen:
- Erstellen Sie komplexere Schaltungen ganz einfach mit einer Reihe von Signalnamen, die für alle Schaltplanblätter gleich sind.
- Mehrseitige Schaltpläne generieren mehrere Netzlisten, die vom PCB-Editor zusammengeführt werden.
- Manuelles oder automatisches Routing;
- Überflutung eingeschränkter Bereiche mit separaten Freigabeparametern für jeden Elementtyp;
- Mit der DRC-Funktion können Ingenieure die Korrektheit der Schaltungsverbindungen überprüfen und einen ausreichenden Abstand zwischen den einzelnen Komponenten sicherstellen.
Kosten:
- CIRCAD V6: 995 $
- CIRCAD V5: 995 $
- CIRCAD V4: 695 $
- CIRCAD V3: 395 $
Fazit
Es gibt so viele PCB-Design-Softwareprogramme im Internet. Einige davon sind kostenlos, andere hingegen sehr teuer. Auf jeden Fall ist es wichtig, das Programm auszuwählen, das Ihren Anforderungen entspricht.
