Von Smartphones bis hin zu High-End-Beleuchtung: Elektronikprodukte werden immer kompakter und leistungsfähiger. Ein entscheidender Faktor hierfür ist die Chip-on-Board (COB)-Technologie. Dieser Bericht bietet Ihnen einen tiefen Einblick in diese revolutionäre Bestückungsmethode und zeigt auf, wie sie die Landschaft der Elektronikfertigung grundlegend verändert.
Was ist COB (Chip on Board)?

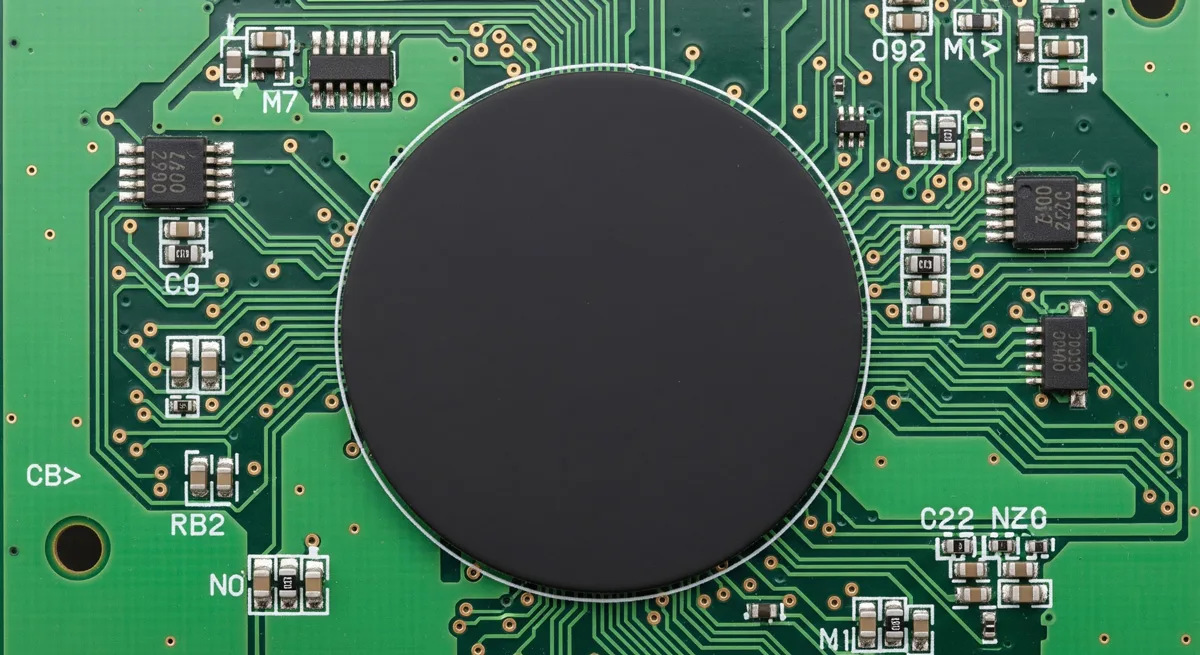

COB ist eine fortschrittliche elektronische Gehäusetechnologie, bei der der traditionelle Schritt des Einzelgehäuses für SMD-Chips entfällt. Dabei wird der nackte Halbleiter-Die direkt auf eine Leiterplatte (PCB) oder ein Substrat montiert, mittels Drahtbonden elektrisch verbunden und anschließend zum Schutz mit Harz verkapselt. Lesen Sie mehr im ultimativen COB vs. SMD LED-Vergleich.
Diese Methode reduziert die Baugröße und das Gewicht erheblich, senkt die Herstellungskosten und verbessert die Wärmeableitung sowie die Zuverlässigkeit. Da sie die Komponente und die Leiterplattenmontage integriert, wird sie auch als „Level 1.5 Packaging“ bezeichnet und ist eine Schlüsseltechnologie für die Miniaturisierung und hohe Integration elektronischer Geräte.
Hauptvorteile
-
●Hohe Integration: Bietet Platz für mehr Funktionschips auf kleinerem Raum und ermöglicht so die Miniaturisierung von Geräten.
-
●Exzellente Wärmeableitung: Die direkte Verbindung zwischen Chip und Substrat verkürzt den thermischen Pfad, was zu einer höheren Effizienz der Wärmeabfuhr führt.
-
●Höhere Zuverlässigkeit: Weniger Lötstellen und Verbindungsschichten verbessern die Widerstandsfähigkeit gegen Schock und Vibrationen.
-
●Kosteneffizienz: Vereinfacht den Verpackungsprozess und spart Materialkosten.
Technischer Vergleich: COB vs. SMD
Im Bereich der LED-Beleuchtung wird die COB-Technologie am häufigsten mit SMD (Surface Mount Device) verglichen. Während Sie unten die Unterschiede in den Leistungskennzahlen untersuchen, erfahren Sie hier, wie COB-LED-Chips die Leistung neu definieren.
Wie wird COB hergestellt?
Die COB-Fertigung ist ein präziser Prozess. Die elektrische Verbindung des Chips ist dabei entscheidend und unterteilt sich hauptsächlich in zwei Technologien: „Wire Bonding“ und „Flip-Chip“.
Hinweis: Die Diagramme sind vereinfachte Schemata und nicht maßstabsgetreu.
Eine bewährte und ausgereifte Verbindungsmethode
Bei dieser Methode wird der Die mit der aktiven Seite nach oben auf dem Substrat montiert. Extrem dünne Metalldrähte (meist Gold) werden verwendet, um die Elektroden des Dies mit den Pads auf der Leiterplatte zu „verknüpfen“ und so eine elektrische Verbindung herzustellen. Dies ist der klassische COB-Prozess.
- Vorteile:Ausgereifte Technologie, relativ geringe Kosten.
- Nachteile:Drähte liegen frei und sind anfällig für mechanische Beschädigungen; der Verbindungsweg ist länger, was die Hochfrequenzleistung und Wärmeableitung beeinträchtigt.
Anwendungsbereiche der COB-Technologie
Dank der Vorteile in den Bereichen Miniaturisierung, Effizienz und Zuverlässigkeit hat die COB-Technologie zahlreiche High-Tech-Felder durchdrungen.
LED-Beleuchtung
Ermöglicht gleichmäßige, punktfreie Flächenlichtquellen. Ideal für Strahler, Panel-Leuchten und hochwertige lineare Lichtbänder für ein angenehmeres Lichterlebnis. Erfahren Sie, wie COB-LED-Streifen die Beleuchtung verändern.
Großformatige Displays
Ermöglicht extrem kleine Pixelabstände für höhere Auflösung und Kontrast sowie nahtlose Übergänge für ein überragendes Seherlebnis in Konferenzräumen und Kontrollzentren.
Unterhaltungselektronik
In Smartphones, Smartwatches und Kameramodulen integriert die COB-Technologie mehr Sensoren und Prozessoren auf engstem Raum – entscheidend für dünnere und leichtere Geräte.
Automotive-Elektronik
Einsatz in Fahrzeugdisplays, ADAS-Sensoren (Fahrerassistenzsysteme) und Beleuchtungssystemen, um die strengen Anforderungen an Zuverlässigkeit und Kompaktheit zu erfüllen.
Medizintechnik
In miniaturisierten medizinischen Geräten wie Endoskopen und Ultraschallsonden ermöglicht COB hochdichte Sensor-Arrays zur Verbesserung der Diagnosegenauigkeit.
Kommunikationsmodule
In Optik- und HF-Modulen für 5G-Basisstationen erfüllt die COB-Technologie die Anforderungen an Hochfrequenz, Geschwindigkeit, geringe Latenz und effiziente Wärmeableitung.
Zukunftsausblick: COB und neue Technologien
Mit der rasanten Entwicklung von 5G, dem Internet der Dinge (IoT) und Künstlicher Intelligenz (KI) ist der Bedarf an miniaturisierten, energieeffizienten und hochzuverlässigen Elektronikkomponenten so hoch wie nie zuvor. Die COB-Technologie wird zum Eckpfeiler dieser zukunftsweisenden Technologien. Künftig werden wir COB in noch mehr smarten Geräten und Hochgeschwindigkeitsnetzen sehen, wo sie Innovationen in der Tech-Welt weiter vorantreibt.
Fazit
Die Chip-on-Board-Technologie stellt einen bedeutenden Sprung in der elektronischen Gehäusetechnik dar. Durch den Verzicht auf herkömmliche Gehäuse werden Geräte kleiner, effizienter und zuverlässiger. Ihre überlegene thermische Leistung und hohe Integrationsfähigkeit machen sie zu einem entscheidenden Wegbereiter für die nächste Generation der Elektronik – von Minisensoren bis hin zu Hochleistungsdisplays. Da die Nachfrage nach leistungsstärkeren und kompakteren Geräten stetig wächst, wird COB zweifellos eine noch zentralere Rolle einnehmen.
Häufig gestellte Fragen
Was ist die Geschichte der COB-Technologie?
Die COB-Verpackungstechnologie hat sich allmählich weiterentwickelt und in den 1960er und 1970er Jahren weit verbreitet, um die Herstellung zu vereinfachen und die Kosten zu senken, indem die Chips direkt mit der Leiterplatte verbunden werden und die Nachfrage nach kleineren, leistungsstärkeren Geräten gerecht wird.
Wie vergleicht COB mit anderen Technologien wie GOB?
Während COB eine echte Verpackungstechnologie ist, ist GOB (Kleber an Bord) eine Erweiterung der bestehenden SMD-basierten Displays. GOB fügt eine Schicht Kleber über die Oberfläche, um die Feuchtigkeitsbeständigkeit, Wasserbeständigkeit und Schlagfestigkeit des Displays zu verbessern, ändert jedoch nicht die grundlegende SMD-Verpackungsmethode.
Wie löst COB Probleme mit der Wärmeableitung?
Durch die direkte Montage des blanken Chips auf einem wärmeleitenden Substrat verkürzt die COB-Technologie den Wärmeweg, so dass die Wärme viel effizienter abgeführt wird. Dies trägt dazu bei, die Betriebstemperatur des Chips niedrig zu halten und seine Langlebigkeit und Leistung zu verbessern.
