Was ist Reflow-Löten?
Das Reflow-Löten (auch Wiederaufschmelzlöten genannt) ist ein grundlegendes Verfahren, das elektrische und mechanische Verbindungen zwischen elektronischen Bauelementen und einer Leiterplatte (PCB) herstellt. Dabei wird vorab aufgetragene Lotpaste durch Erhitzen aufgeschmolzen und anschließend wieder erstarrt. Dieses Verfahren ist entscheidend für die Herstellung der hochdichten, miniaturisierten Geräte, die wir täglich nutzen.
Warum es wichtig ist
Es ermöglicht die Massenproduktion von Geräten wie Smartphones, Laptops und Wearables. Die Fähigkeit, zuverlässige Lötstellen zu erzeugen, ist in einer Vielzahl von Branchen unerlässlich.
Wichtige Industrieanwendungen
Reflow-Löten ist unverzichtbar in der Unterhaltungselektronik, Automobil-Elektronik, Luft- und Raumfahrt sowie in der Medizintechnik.
Die Zukunft des Reflow-Lötens
Zukünftige Fortschritte umfassen intelligentere Anlagen, neue Lotmaterialien sowie die Integration von 3D-Druck und KI/ML, um Qualität, Effizienz und Flexibilität in der Fertigung weiter zu steigern.

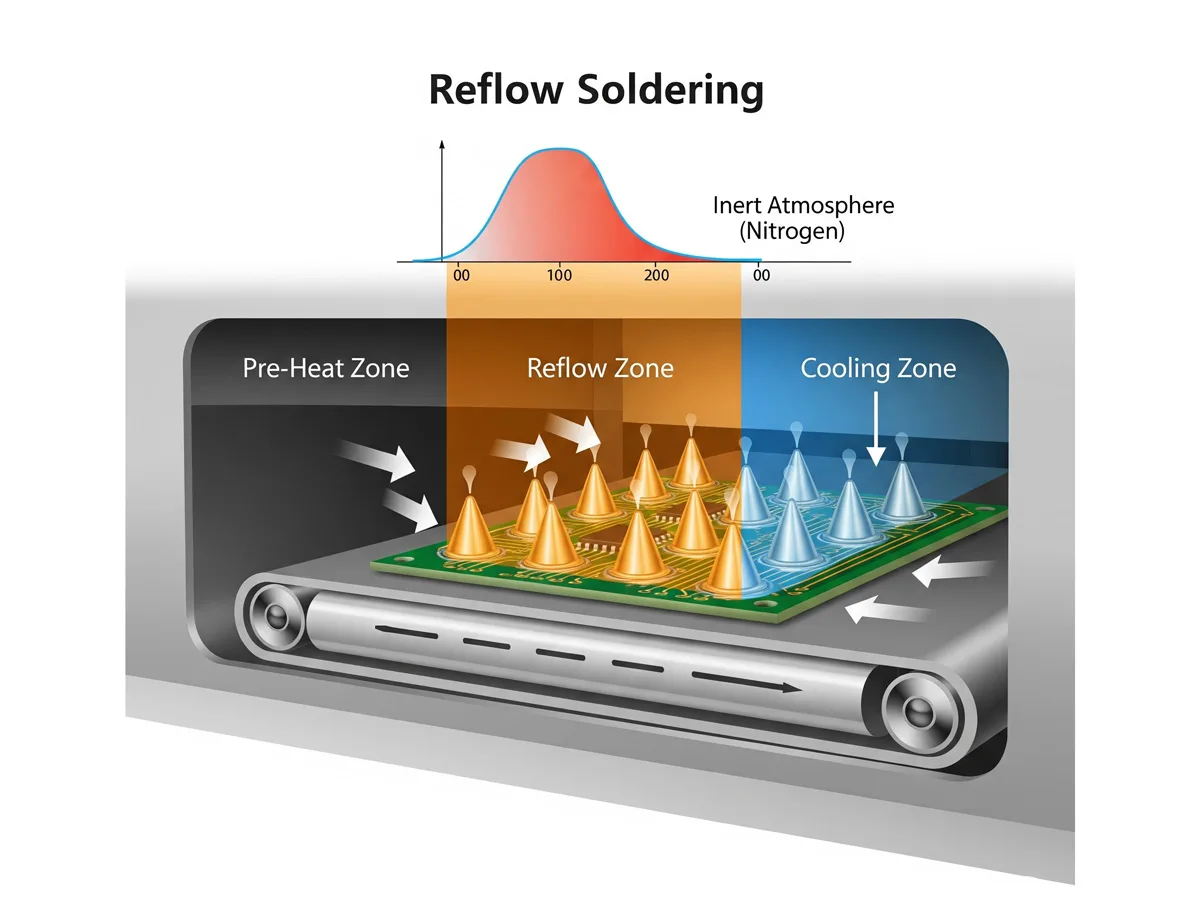

Der Prozessablauf: Von der Paste zur Lötstelle
Dieser Abschnitt führt Sie durch die einzelnen Schritte des Reflow-Lötprozesses. Nutzen Sie das interaktive Flussdiagramm und das Temperaturprofil, um die wichtigsten Parameter jeder Phase zu verstehen.
Schritt 1: Drucken
Schritt 2: Bestückung
Schritt 3: Reflow
Lotpastendruck
Dies ist der entscheidende erste Schritt für eine hochwertige Lötstelle. Ein feines Metallblech (Schablone) mit Öffnungen, die exakt über den Lötpads der Leiterplatte liegen, wird verwendet. Die Lotpaste wird durch diese Öffnungen auf die Pads gedrückt. Menge und Position müssen präzise kontrolliert werden, um Defekte zu vermeiden.
Interaktives Temperaturprofil
Klicken Sie auf eine Schaltfläche für Details
Das Profil steuert die chemischen und physikalischen Veränderungen während des Lötens.
Häufige Defekte und Lösungen
Selbst in hochautomatisierten Prozessen können Fehler auftreten. Dieser Abschnitt dient als praktischer Leitfaden, um die Ursachen gängiger Lötfehler schnell zu identifizieren und die Produktqualität zu verbessern.
Reflow-Löten vs. Wellenlöten
Reflow ist nicht das einzige Verfahren. Der Vergleich mit dem Wellenlöten hilft Ihnen, die grundlegenden Prinzipien, Vorteile und Anwendungen zu verstehen, um fundierte technische Entscheidungen zu treffen.
| Merkmal | Reflow-Löten | Wellenlöten |
|---|---|---|
| Bauteiltyp | SMT-Bauteile | Durchsteckmontage (THT) |
| Prinzip | Erhitzen vorab aufgetragener Paste | Führen über eine flüssige Lotwelle |
| Genauigkeit | Sehr hoch (Hohe Packungsdichte) | Geringere Genauigkeit |
| Hauptanwendung | Unterhaltungselektronik | Netzteile, Haushaltsgeräte |
Ein gemessenes Prozessfenster für das Reflowlöten aufbauen
Ein wiederholbarer Reflowprozess wird durch Lotlegierung, Zustand der Paste, Bauteilgrenzen, thermische Masse der Leiterplatte, Ofenverhalten und gemessene Lötstellentemperaturen bestimmt. Fördergeschwindigkeit und Zonenwerte allein zeigen nicht, was jedes Gehäuse tatsächlich erfährt. Befestigen Sie Thermoelemente an kleinen repräsentativen Anschlüssen und massereichen Kupferflächen und entwickeln Sie daraus ein zulässiges Prozessfenster.
- Lotpaste kontrolliert behandeln: erfassen Sie Lagerung, Erwärmung, Mischen, Schablonenzeit, Feuchte, Depotform und Wartezeit bis zum Ofen.
- Baugruppe richtig instrumentieren: befestigen Sie dünne Thermoelemente an leichten und schweren Lötstellen ohne künstliche Wärmesenke oder lockeren Kontakt.
- Rampe und Haltephase formen: begrenzen Sie Thermoschock, aktivieren Sie Flussmittel, gleichen Sie Temperaturen aus und vermeiden Sie frühes Austrocknen.
- Zeit über Liquidus messen: prüfen Sie Dauer und Spitzentemperatur an allen kritischen Punkten nach Legierungs- und Gehäusegrenzen.
- Fehlerursachen zurückführen: verbinden Sie offene Stellen, Brücken, Poren, Head-in-Pillow, Grabsteineffekt, Rückstände und Verfärbung mit Profildaten.
Häufig gestellte Fragen
Kurze Antworten auf häufige Fragen zum Reflow-Löten.
Was ist Lötpaste?
Lotpaste ist eine Mischung aus winzigen Lotlegierungsteilchen und einem Flussmittel. Es wirkt als temporärer Klebstoff, um die Komponenten an Ort und Stelle zu halten und schmilzt während des Reflow-Prozesses, um die endgültige Lötverbindung zu bilden.
Was ist der Zweck des Flusses?
Der Fluss in der Lötpaste wird beim Erhitzen aktiviert. Sein Hauptzweck ist die Reinigung der Metalloberflächen von Komponenten und Leiterplatten, das Entfernen von Oxiden und anderen Verunreinigungen, um sicherzustellen, dass eine starke metallurgische Bindung entsteht.
Was bedeutet "Zeit über Liquidus"?
Dies bezieht sich auf die Dauer des Lots in geschmolzenem oder flüssigem Zustand. Es ist ein kritischer Parameter im Reflow-Temperaturprofil, da es lang genug sein muss, damit das Lötmittel richtig benetzt und klebt, aber nicht so lang ist, dass es wärmeempfindliche Komponenten beschädigt.
Was sind die Hauptvorteile des Reflow-Lötens?
Seine Hauptvorteile sind die Fähigkeit, mit hoher Dichte und miniaturisierten Designs umzugehen, sowie sein hohes Maß an Automatisierung und Zuverlässigkeit, was es ideal für die Massenproduktion komplexer elektronischer Produkte macht.
