Des smartphones aux systèmes d'éclairage haut de gamme, les produits électroniques deviennent de plus en plus compacts et puissants. Un contributeur clé de cette évolution est la technologie Chip on Board (COB). Ce rapport vous propose une immersion dans cette méthode d'encapsulation révolutionnaire qui redéfinit le paysage de la fabrication électronique.
Qu'est-ce que le COB (Chip on Board) ?

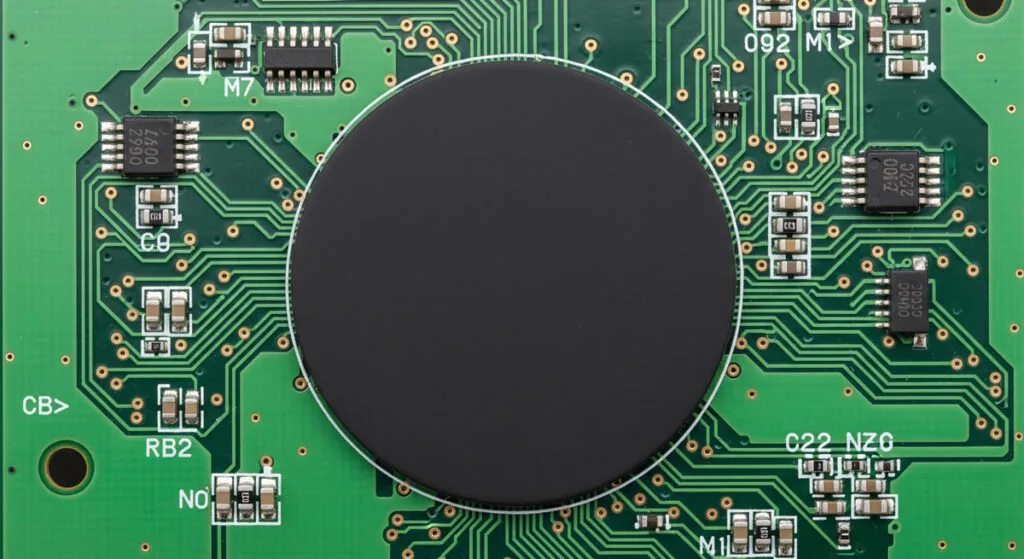

Le COB est une technologie d'encapsulation électronique avancée qui supprime l'étape traditionnelle de boîtier individuel pour les puces SMD. Elle consiste à monter directement la puce semi-conductrice nue sur un circuit imprimé (PCB) ou un substrat, à la connecter électriquement par soudage de fils (wire bonding), puis à l'encapsuler avec de la résine pour sa protection. En savoir plus sur la comparaison ultime entre LED COB et SMD.
Cette méthode réduit considérablement la taille et le poids de l'ensemble, diminue les coûts de fabrication et améliore la dissipation thermique ainsi que la fiabilité. En intégrant le composant et l'assemblage du circuit, elle est aussi appelée « packaging de niveau 1.5 » et constitue une technologie clé pour la miniaturisation et l'intégration poussée des appareils électroniques.
Principaux Avantages
-
●Haute Intégration : Permet d'intégrer plus de puces fonctionnelles dans un espace réduit, favorisant la miniaturisation.
-
●Excellente Dissipation Thermique : La connexion directe puce-substrat raccourcit le chemin thermique, augmentant l'efficacité du refroidissement.
-
●Fiabilité Accrue : Moins de points de soudure et de couches de connexion améliorent la résistance aux chocs et aux vibrations.
-
●Rentabilité : Simplifie le processus d'assemblage, économisant sur les coûts de matériaux.
Confrontation Technique : COB vs SMD
Dans le secteur de l'éclairage LED, la technologie COB est souvent comparée au SMD (Surface Mount Device). Découvrez comment les puces LED COB redéfinissent les performances à travers les indicateurs clés ci-dessous.
Comment le COB est-il fabriqué ?
La fabrication du COB repose sur un processus de précision. La méthode de connexion électrique est cruciale et se divise principalement en deux technologies : le « Wire Bonding » et le « Flip-Chip ».
Note : Les diagrammes sont des schémas simplifiés et ne sont pas à l'échelle.
Une méthode de connexion traditionnelle et mature
Dans cette méthode, la puce est montée face active vers le haut. Des fils métalliques extrêmement fins (généralement en or) sont utilisés pour « ponter » les électrodes de la puce aux plots du PCB. C'est le processus COB le plus classique.
- Avantages :Technologie éprouvée, coût relativement faible.
- Inconvénients :Les fils sont exposés et vulnérables aux dommages mécaniques ; le chemin de connexion est plus long.
Domaines d'application de la technologie COB
Grâce à ses atouts de miniaturisation et d'efficacité, la technologie COB s'est imposée dans de nombreux secteurs de pointe.
Éclairage LED
Permet d'obtenir des sources lumineuses de surface uniformes sans points visibles, idéales pour les projecteurs et les rubans LED COB qui transforment l'éclairage.
Écrans Géants
Permet des pas de pixels extrêmement réduits pour une résolution supérieure et un contraste élevé, offrant une expérience visuelle sans raccords visibles.
Électronique de Consommation
Dans les smartphones et montres connectées, le COB intègre davantage de capteurs dans des espaces extrêmement limités, rendant les appareils plus fins.
Électronique Automobile
Utilisé dans les écrans de bord et les capteurs d'aide à la conduite (ADAS), répondant aux normes strictes de fiabilité automobile.
Dispositifs Médicaux
Dans les endoscopes et sondes à ultrasons miniaturisés, le packaging COB permet des réseaux de capteurs à haute densité, améliorant la précision du diagnostic.
Modules de Communication
Essentiel pour les modules 5G nécessitant haute fréquence, haute vitesse, faible latence et une dissipation thermique efficace.
Perspectives d'avenir : COB et technologies émergentes
Avec l'essor de la 5G, de l'Internet des Objets (IoT) et de l'IA, la demande pour des composants miniaturisés et hautement fiables est sans précédent. La technologie COB devient la pierre angulaire de ces innovations, propulsant le développement des futurs réseaux et centres de calcul.
Conclusion
La technologie Chip on Board représente une avancée majeure. En éliminant le boîtier traditionnel, elle permet de concevoir des appareils plus petits, plus performants et plus robustes. Son rôle sera central dans la prochaine génération d'électronique, des capteurs miniatures aux systèmes de communication avancés.
Foire aux questions
Quelle est l'histoire de la technologie COB ?
La technologie des emballages COB a évolué progressivement, gagnant une large adoption dans les années 1960 et 1970 afin de simplifier la fabrication et de réduire les coûts en connectant directement les puces au PCB, répondant à la demande de dispositifs plus petits et plus performants.
Comment COB se compare-t-il à d'autres technologies comme Gob ?
Alors que COB est une véritable technologie d’emballage, GOB (colle à bord) est une amélioration des écrans SMD existants. Gob ajoute une couche de colle sur la surface pour améliorer la résistance à l’humidité, la résistance à l’eau et la résistance aux chocs de l’écran, mais cela ne modifie pas la méthode d’emballage fondamentale de SMD.
Comment COB résout-il les problèmes de dissipation thermique ?
En montant la puce nue directement sur un substrat conducteur thermique, la technologie COB raccourcit la trajectoire thermique, permettant à la chaleur de se dissiper beaucoup plus efficacement. Cela permet de maintenir la température de fonctionnement de la puce basse et d’améliorer sa longévité et ses performances.
