Da elektronische Geräte immer ausgefeilter werden und zunehmend in unseren Alltag integriert sind, ist es unerlässlich, die grundlegenden Bausteine dieser Geräte zu verstehen. Eine der Schlüsselkomponenten in jedem elektronischen Gerät ist die Leiterplatte (PCB), auf der verschiedene elektronische Bauteile untergebracht und miteinander verbunden sind. In diesem Artikel werden wir die gängigsten Leiterplattenkomponenten untersuchen, die eine entscheidende Rolle für die Funktion elektronischer Geräte spielen, sowie ihren Zweck und ihre Zusammenarbeit.
Einführung in Leiterplatten
Eine Leiterplatte (PCB) ist eine dünne Platte aus einem laminierten Verbundmaterial, in der Regel einem nichtleitenden Substrat, auf das Kupferbahnen geätzt oder gedruckt sind. Diese Kupferbahnen oder Signalleitungen verbinden die auf der Platte montierten elektronischen Bauteile elektrisch miteinander und stützen sie mechanisch. Leiterplatten sind ein wesentlicher Bestandteil der modernen Elektronik und bilden die Grundlage für verschiedene Geräte wie Smartphones, Computer und Haushaltsgeräte.

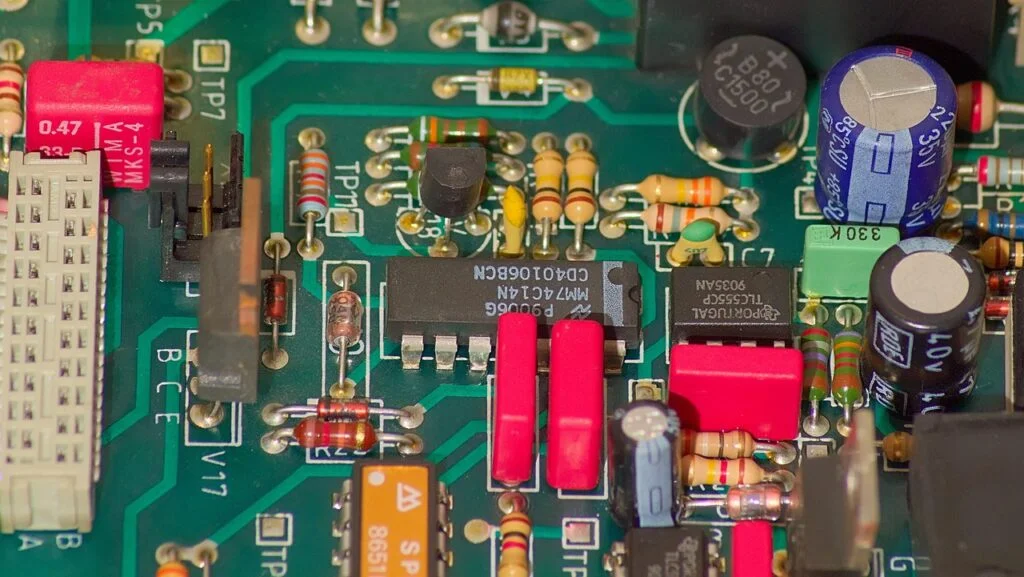

Gängige Leiterplattenkomponenten
Um Ihnen den Einstieg zu erleichtern, sehen wir uns die 12 häufigsten Komponenten auf Leiterplatten an.
Widerstände
Widerstände sind eine der am häufigsten verwendeten Leiterplattenkomponenten. Ihre Hauptfunktion besteht darin, den Stromfluss in einem Stromkreis zu steuern, indem sie elektrische Energie in Form von Wärme abgeben. Widerstände gibt es in verschiedenen Ausführungen und Materialien und sie sind farblich gekennzeichnet, um ihren Widerstandswert anzuzeigen. Auf Leiterplatten sind sie in der Regel mit dem Buchstaben „R“ gekennzeichnet. Um die Widerstandswerte genau zu bestimmen, verwenden Sie einen Widerstands-Farbcode-Rechner.
Kondensatoren
Kondensatoren sind die zweithäufigsten Bauteile auf Leiterplatten. Sie speichern vorübergehend elektrische Ladung und geben diese bei Bedarf an anderer Stelle im Stromkreis wieder ab. Kondensatoren sind häufig mit dem Buchstaben „C“ gekennzeichnet und haben die Aufgabe, entgegengesetzte Ladungen auf zwei leitfähigen Schichten zu sammeln, die durch ein isolierendes Material, beispielsweise ein Dielektrikum, voneinander getrennt sind. Es gibt verschiedene Arten von Kondensatoren, darunter Elektrolytkondensatoren, Keramikkondensatoren und Polymerkondensatoren. Um mehr über bestimmte Typen zu erfahren, lesen Sie, was ein unpolarisierter Kondensator ist.
Induktoren
Induktoren, die mit dem Buchstaben „L“ gekennzeichnet sind, sind passive Bauteile, die Energie in Form von Magnetfeldern speichern, wenn Strom durch sie fließt. Sie bestehen in der Regel aus Drahtspulen, die um einen Magnetkern gewickelt sind, und werden zum Filtern oder Blockieren von Signalen, wie z. B. Störungen in Funkgeräten, oder in Kombination mit Kondensatoren zur Manipulation von Wechselstromsignalen (AC) in Schaltnetzteilen verwendet.
Dioden
Dioden, die mit dem Buchstaben „D“ gekennzeichnet sind, sind Halbleiterbauelemente, die den Stromfluss nur in eine Richtung zulassen. Sie haben in einer Richtung keinen Widerstand und in der anderen Richtung einen hohen Widerstand, wodurch verhindert wird, dass Strom in die falsche Richtung fließt und möglicherweise Schäden verursacht. Leuchtdioden (LEDs) sind eine beliebte Art von Dioden, die in verschiedenen elektronischen Geräten zur Lichtemission verwendet werden. Ein detailliertes Beispiel finden Sie unter 1N4148-Diode.
Transistoren
Transistoren, die mit dem Buchstaben „Q“ gekennzeichnet sind, gelten als grundlegende Bausteine der modernen Elektronik. Sie fungieren als Verstärker und elektronische Schalter und sind in verschiedenen Ausführungen erhältlich, wobei bipolare Transistoren am häufigsten vorkommen. Bipolare Transistoren werden weiter in NPN- und PNP-Versionen unterteilt, die jeweils drei Anschlüsse haben: Basis, Kollektor und Emitter.
Integrierte Schaltungen (ICs)
Integrierte Schaltkreise (ICs), auch als Mikrochips bekannt, sind kompakte Anordnungen elektronischer Bauteile auf einem einzigen Chip aus Halbleitermaterial. Sie werden zur Ausführung verschiedener Funktionen in elektronischen Geräten verwendet und sind in der Regel in einem schützenden Kunststoffgehäuse mit sichtbaren Kontakten oder Anschlüssen untergebracht. ICs sind auf Leiterplatten mit dem Buchstaben „U“ gekennzeichnet.
Quarzoszillatoren
Quarzoszillatoren, die mit den Buchstaben „X“ oder „Y“ gekennzeichnet sind, werden verwendet, um präzise und stabile Zeitgeberelemente in elektronischen Schaltungen bereitzustellen. Sie erzeugen periodische elektronische Signale, indem sie ein piezoelektrisches Material, wie beispielsweise einen Quarzkristall, physikalisch in Schwingung versetzen. Quarzoszillatoren werden aufgrund ihrer Stabilität, Wirtschaftlichkeit und geringen Größe häufig in Mikrocontrollern und Quarzuhren verwendet.
Schalter und Relais
Schalter und Relais sind grundlegende, aber unverzichtbare Komponenten jeder Leiterplatte. Ein Schalter ist ein Netzschalter, der den Stromfluss in einem Stromkreis durch Öffnen oder Schließen des Stromkreises steuert. Schalter gibt es in verschiedenen Ausführungen, beispielsweise als Schiebeschalter, Drehschalter, Drucktastenschalter und Kippschalter. Relais, die mit dem Buchstaben „K“ gekennzeichnet sind, sind elektromagnetische Schalter, die durch einen Elektromagneten betätigt werden und als Schalter oder Verstärker für kleine bis große Ströme fungieren können.
Sensoren
Sensoren sind Geräte, die Veränderungen der Umgebungsbedingungen erkennen und entsprechende elektrische Signale erzeugen, die an andere Komponenten im Schaltkreis gesendet werden. Sie können verschiedene Reize wie Feuchtigkeit, Licht, Luftqualität und Bewegung erkennen.
Potentiometer, gekennzeichnet mit den Buchstaben „POT” oder „VR”, sind variable Widerstände, die zur Steuerung der Spannung in einem Stromkreis verwendet werden. Es gibt sie in drehbarer und linearer Form und sie werden zur Feinabstimmung elektronischer Geräte verwendet.
Transformatoren, die mit dem Buchstaben „T“ gekennzeichnet sind, übertragen elektrische Energie von einem Stromkreis zu einem anderen, wobei die Spannung erhöht oder verringert wird. Sie bestehen aus einem Weicheisenkern, um den mindestens zwei Drahtspulen gewickelt sind: die Primärspule für den Quellstromkreis und die Sekundärspule für den Empfangsstromkreis. Um zu verstehen, wie diese wichtige Komponente funktioniert, erfahren Sie mehr über einen Einphasentransformator.
Sicherungen
Sicherungen, die mit dem Buchstaben „F“ gekennzeichnet sind, schützen elektronische Schaltkreise, indem sie den Stromfluss unterbrechen, wenn zu viel Strom durch sie fließt. Sie haben in der Regel eine zylindrische Form und können aus Glas oder Keramik hergestellt sein.
Identifizierung von Leiterplattenkomponenten: Tipps und Tricks
Um die Funktionsweise elektronischer Geräte zu verstehen, ist es wichtig, die einzelnen Komponenten einer Leiterplatte identifizieren zu können. Diese Komponenten lassen sich grob in zwei Kategorien einteilen: elektrische Komponenten und mechanische Komponenten.
Elektrische Komponenten
Elektrische Komponenten sind die Hauptbestandteile einer Leiterplatte, die mit elektrischer Energie betrieben werden. Sie werden in der Regel mithilfe der Oberflächenmontagetechnik (SMT) oder der Durchsteckmontagetechnik (THT) auf der Leiterplatte angebracht. Dabei handelt es sich um Verfahrenstechniken, die bei der Konstruktion und Konfiguration von Leiterplatten zum Einsatz kommen. Diese Komponenten können direkt auf die Leiterplatte gelötet oder mit Drähten verbunden werden.
Mechanische Komponenten
Mechanische Komponenten hingegen werden in einem mechanisierten Verfahren unter Verwendung des für ihre Konstruktion verwendeten Metalltyps hergestellt. Sie bestehen in der Regel aus Aluminium oder anderen leitfähigen Materialien und werden mit verschiedenen Befestigungsmethoden auf Leiterplatten montiert.
Beachten Sie die folgenden Tipps, um PCB-Komponenten schnell zu identifizieren:
- Machen Sie sich mit den allgemeinen Klassifizierungen von Bauteilen (elektrisch und mechanisch) vertraut.
- Lernen Sie die Bezeichnungen (Buchstaben oder Symbole) kennen, mit denen Komponenten auf Leiterplattenoberflächen gekennzeichnet sind.
- Identifizieren Sie zunächst gängige Komponenten wie Widerstände, Kondensatoren und Dioden.
- Achten Sie auf Markierungen auf den Bauteilen, wie Teilenummern oder Herstellerlogos, um speziellere Bauteile zu identifizieren.
Fazit
Das Verständnis der verschiedenen Leiterplattenkomponenten und ihrer Funktionen ist für jeden, der mit elektronischen Geräten arbeitet oder neue Produkte entwickeln möchte, von entscheidender Bedeutung. Wenn Sie sich mit diesen Komponenten vertraut machen, können Sie die Funktionsweise elektronischer Geräte besser verstehen und Probleme beheben, wenn sie auftreten. Denken Sie daran, dass Übung den Meister macht, und mit der Zeit werden Sie immer geschickter darin, Leiterplattenkomponenten zu identifizieren und mit ihnen zu arbeiten.
