Un amplificateur à faible bruit (LNA) est un type d'amplificateur électronique utilisé pour amplifier des signaux avec un très faible bruit. Il s'agit d'un composant essentiel utilisé dans un large éventail d'applications, des communications aux systèmes radar. Dans cet article, nous allons explorer les principes de base des amplificateurs à faible bruit et aborder leurs différents types, les considérations relatives à leur conception, leurs applications, etc.
Qu'est-ce qu'un amplificateur à faible bruit ?
Un amplificateur à faible bruit est un dispositif électronique utilisé pour amplifier les signaux faibles tout en ajoutant le moins de bruit possible au signal. Il est généralement utilisé dans les circuits RF (radiofréquence) et les applications micro-ondes, où il amplifie les signaux faibles avant qu'ils ne soient transmis au récepteur. Il est conçu pour avoir un faible facteur de bruit, qui est le rapport entre le niveau signal/bruit de l'amplificateur, et un gain élevé, qui est le rapport entre la sortie et l'entrée.
Structure d'amplificateur à faible bruit

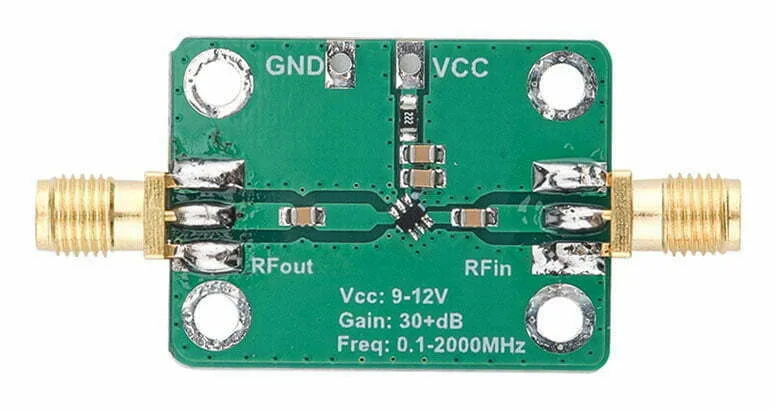

Les amplificateurs à faible bruit (LNA) sont généralement composés de deux étages : un étage d'entrée et un étage de sortie. L'étage d'entrée amplifie le signal d'entrée et l'étage de sortie amplifie à nouveau le signal. Cette approche en deux étapes réduit le bruit et augmente le gain. Les LNA sont généralement utilisés sous forme de circuits intégrés (CI) ou de modules. Vous trouverez ci-dessous le schéma d'un amplificateur à faible bruit :
Avantages de l'utilisation d'un amplificateur à faible bruit
Les amplificateurs à faible bruit (LNA) sont un composant essentiel de tout système de communication moderne. Ils sont conçus pour amplifier les signaux très faibles tout en ajoutant le moins de bruit possible. À ce titre, ils constituent un maillon essentiel de la chaîne de signaux, permettant de détecter et d'amplifier les signaux provenant de sources éloignées en vue d'un traitement ultérieur. Ils offrent plusieurs avantages, notamment :
- Faible facteur de bruit :
Les LNA sont conçus pour avoir un faible facteur de bruit, ce qui signifie qu'ils peuvent amplifier les signaux faibles avec un minimum de bruit. Cela les rend idéaux pour les applications où le rapport signal/bruit est important.
- Gain élevé :
Les LNA ont un gain élevé, ce qui signifie qu'ils peuvent amplifier les signaux faibles à un niveau adapté à un traitement ultérieur.
- Large bande passante :
Les LNA peuvent traiter une large gamme de fréquences, ce qui les rend adaptés à une grande variété d'applications.
- Taille compacte :
Les LNA sont généralement disponibles sous forme de circuits intégrés ou de modules, ce qui facilite leur intégration dans les conceptions.
Ces avantages font des LNA des composants essentiels dans un large éventail d'applications, des communications aux systèmes radar.
Types d'amplificateurs à faible bruit
Les amplificateurs à faible bruit peuvent être classés en trois types principaux :
- Préamplificateur à faible bruit :
Un préamplificateur à faible bruit est conçu pour amplifier les signaux faibles au niveau de l'étage d'entrée. Il présente un faible facteur de bruit et un gain élevé, ce qui le rend idéal pour les applications où le rapport signal/bruit est important.
- Amplificateur à faible bruit et à gain élevé :
Un amplificateur à faible bruit et à gain élevé est conçu pour amplifier les signaux faibles au niveau de la sortie. Il présente un gain élevé et un faible facteur de bruit, ce qui le rend idéal pour les applications où le signal doit être amplifié de manière significative.
- Amplificateur à faible bruit sélectif en fréquence :
Un amplificateur à faible bruit et à sélection de fréquence est conçu pour amplifier les signaux dans une certaine gamme de fréquences. Il présente un faible facteur de bruit et un gain élevé, ce qui le rend idéal pour les applications où le signal doit être amplifié dans une certaine gamme de fréquences.
Gamme de fréquences des amplificateurs à faible bruit
Les amplificateurs à faible bruit peuvent traiter une large gamme de fréquences, allant de quelques kilohertz à plusieurs gigahertz. La gamme de fréquences dépend du type d'amplificateur et de sa conception. Par exemple, un préamplificateur à faible bruit fonctionne généralement dans une gamme de fréquences pouvant atteindre plusieurs centaines de mégahertz, tandis qu'un amplificateur à faible bruit sélectif en fréquence peut fonctionner dans une gamme de fréquences pouvant atteindre plusieurs gigahertz.
Considérations relatives à la conception du LNA
Lors de la conception d'un amplificateur à faible bruit, plusieurs facteurs doivent être pris en compte, tels que :
- Gain :
Le gain d'un amplificateur à faible bruit doit être choisi en fonction de l'application. Par exemple, si l'application nécessite un gain élevé, il convient d'utiliser un amplificateur à faible bruit et à gain élevé.
- Facteur de bruit :
Le facteur de bruit d'un amplificateur à faible bruit doit être choisi en fonction de l'application. Par exemple, si l'application nécessite un faible facteur de bruit, il convient d'utiliser un préamplificateur à faible bruit.
- Bande passante :
La bande passante d'un amplificateur à faible bruit doit être choisie en fonction de l'application. Par exemple, si l'application nécessite une large bande passante, il convient d'utiliser un amplificateur à faible bruit sélectif en fréquence.
- Consommation électrique :
La consommation électrique d'un amplificateur à faible bruit doit être choisie en fonction de l'application. Par exemple, si l'application nécessite une faible consommation électrique, il convient d'utiliser un amplificateur à faible bruit et à faible consommation.
Applications des amplificateurs à faible bruit
Les amplificateurs à faible bruit sont utilisés dans diverses applications, notamment :
- Communications sans fil :
Cela inclut des applications telles que les téléphones cellulaires, le Wi-Fi et le Bluetooth.
- Systèmes radar :
Cela comprend des applications telles que le contrôle du trafic aérien et la surveillance.
- Systèmes d'instrumentation :
Cela comprend des applications telles que l'imagerie médicale et la spectroscopie.
- Communication par satellite :
Cela comprend des applications telles que la télévision par satellite et l'Internet par satellite.
- Systèmes automobiles :
Cela comprend des applications telles que la navigation automobile et la prévention des collisions.
Les amplificateurs à faible bruit sont également utilisés dans diverses autres applications, telles que le contrôle des processus industriels, les communications militaires, etc.
Fabricants d'amplificateurs à faible bruit
Il est essentiel de trouver le bon fabricant de LNA pour concevoir un système performant. Il existe de nombreux fabricants spécialisés dans la production de LNA haute performance et d'autres composants RF, chacun proposant une large gamme de produits. Parmi les principaux fabricants de LNA, on peut citer Skyworks Solutions, RFMD, Avago Technologies, Texas Instruments et TriQuint Semiconductor.
Skyworks Solutions propose une large gamme d'amplificateurs à faible bruit, allant de modèles simples à un étage à des amplificateurs plus complexes à plusieurs étages offrant un gain plus élevé et de meilleures performances. Leurs produits se caractérisent par une linéarité exceptionnelle, de faibles niveaux de bruit et un gain élevé, ce qui les rend adaptés à des applications dans de nombreux secteurs.
RFMD est un autre fournisseur important d'amplificateurs à faible bruit, proposant plusieurs gammes de produits différentes. La société est spécialisée dans les solutions hautement intégrées qui réduisent le nombre de composants et les exigences en matière de taille, permettant à ses clients de développer des systèmes plus compacts et plus efficaces. Les LNA de RFMD se caractérisent par un faible facteur de bruit et une excellente linéarité, ce qui en fait un excellent choix pour les applications hautes performances.
Avago Technologies est un leader dans le domaine des composants RF et est bien connu pour ses LNA de haute qualité. Ses produits sont conçus pour des applications telles que les communications par satellite, les réseaux cellulaires et les systèmes Wi-Fi. Les LNA d'Avago offrent un excellent gain, un faible facteur de bruit et une linéarité élevée, ce qui en fait un excellent choix pour toute application exigeante.
Conclusion
Les amplificateurs à faible bruit sont des composants essentiels utilisés dans un large éventail d'applications, et il est indispensable de comprendre leurs principes de base pour concevoir et construire des systèmes performants. Il existe plusieurs types d'amplificateurs à faible bruit, tels que les préamplificateurs à faible bruit, les amplificateurs à faible bruit et à gain élevé, et les amplificateurs à faible bruit et à sélection de fréquence. Lors du choix d'un amplificateur à faible bruit, il est important de prendre en compte des facteurs tels que le gain, le facteur de bruit, la bande passante, la consommation d'énergie et le coût. Il existe plusieurs fabricants d'amplificateurs à faible bruit, notamment Texas Instruments, Analog Devices, Skyworks Solutions, Qorvo et NXP Semiconductors.
