Das Testen eines Leistungsschalters mit einem Multimeter ist eine wichtige Fähigkeit für die elektrische Sicherheit. Es stellt sicher, dass das elektrische System Ihres Hauses ordnungsgemäß funktioniert.
Leistungsschalter schützen Stromkreise vor Überlastung und Kurzschlüssen. Regelmäßige Tests tragen dazu bei, diesen Schutz aufrechtzuerhalten.
Ein Multimeter ist ein vielseitiges Werkzeug für diese Aufgabe. Es misst Spannung, Strom und Widerstand.
Diese Anleitung führt Sie Schritt für Schritt durch den Prozess. Sie lernen, wie Sie einen Leistungsschalter sicher und effektiv testen können.
Interne Komponenten eines Leistungsschalters
Die Wirksamkeit eines Leistungsschalters beruht auf seinen präzise konstruierten internen Komponenten, die zusammenwirken, um elektrische Systeme zu schützen. Die Auslöseeinheit ist eine Kernkomponente, die für die Erkennung von Fehlern und die Auslösung des Auslösemechanismus verantwortlich ist. Zu den wichtigsten Elementen der Auslöseeinheit gehören der Bimetallstreifen und der Elektromagnet. Der Bimetallstreifen dient zur Erkennung von Überströmen; er erwärmt sich und verbiegt sich, wodurch der Auslösemechanismus aktiviert wird, wenn ein gefährlicher Strompegel vorliegt. In ähnlicher Weise reagiert das Magnetventil, ein Elektromagnet, auf Kurzschlüsse, indem es ein Magnetfeld erzeugt, das den Auslösemechanismus schnell aktiviert. Diese Komponenten sorgen für eine schnelle Unterbrechung der Stromversorgung bei Fehlern und verhindern so Schäden an Verkabelungen und Geräten.
Der Betätigungsmechanismus steuert das Öffnen und Schließen des Leistungsschalters. Dieser Mechanismus betätigt direkt die Hauptkontakte, die für das Herstellen oder Unterbrechen des Stromflusses entscheidend sind. Wenn ein Fehler auftritt und sich die Hauptkontakte trennen, kann sich ein Lichtbogen bilden. Der Lichtbogenlöscher wurde speziell dafür entwickelt, diesen Lichtbogen schnell zu löschen, um Schäden zu verhindern und einen sicheren Betrieb zu gewährleisten. Alle diese kritischen internen Komponenten sind in einem Isoliergehäuse untergebracht, das für elektrische Isolierung und physischen Schutz sorgt. Schließlich dienen die Anschlüsse als Verbindungspunkte für die externe elektrische Verkabelung, sodass der Leistungsschalter in das elektrische System integriert werden kann.
Warum Schutzschalter prüfen?
Das Testen von Leistungsschaltern ist unerlässlich, um potenzielle elektrische Probleme aufzudecken, und regelmäßige Tests tragen dazu bei, eine optimale Leistung sicherzustellen. Leistungsschalter können sich im Laufe der Zeit aufgrund ständiger Nutzung oder Umwelteinflüssen verschlechtern.
Es ist wichtig, Anzeichen für einen defekten Leistungsschalter zu erkennen. Zu diesen Anzeichen gehören häufiges Auslösen, sichtbare Beschädigungen oder Korrosion sowie ungewöhnliche Brummgeräusche. Das Ignorieren dieser Anzeichen kann zu schwerwiegenderen elektrischen Problemen führen. Regelmäßige Tests helfen, Probleme frühzeitig zu erkennen und zu beheben, wodurch kostspielige Reparaturen vermieden werden können.
Wenn ein Schutzschalter ständig auslöst, kann dies auf ein zugrunde liegendes Problem hinweisen. Eine konsequente Wartung erhöht die Sicherheit und Zuverlässigkeit. Regelmäßige Tests von Schutzschaltern sollten Teil eines standardmäßigen Sicherheitsverfahrens im Haushalt sein, um sicherzustellen, dass elektrische Systeme sicher und effizient bleiben.
Werkzeuge und wichtige Sicherheitsvorkehrungen für die Prüfung von Leistungsschaltern
Bevor Sie einen Leistungsschalter testen, sollten Sie die erforderlichen Werkzeuge und Geräte bereitstellen. Die richtigen Werkzeuge gewährleisten eine genaue und sichere Prüfung. Ein Multimeter ist das wichtigste Werkzeug, das Sie benötigen. Achten Sie darauf, dass es sowohl Spannung als auch Widerstand messen kann.
Weitere wichtige Utensilien sind:
- Isolierte Handschuhe
- Isolierter Schraubendreher
- Schutzbrille
Diese Werkzeuge und Ausrüstungsgegenstände erhöhen sowohl die Sicherheit als auch die Effizienz während des Testvorgangs.
Schalten Sie immer zuerst die Hauptstromversorgung aus, um die Gefahr eines Stromschlags zu vermeiden. Überprüfen Sie vor dem Gebrauch regelmäßig, ob Ihr Multimeter ordnungsgemäß funktioniert, und stellen Sie sicher, dass alle Werkzeuge in einwandfreiem Zustand sind, um Unfälle zu vermeiden.
Stellen Sie außerdem sicher, dass der Testbereich gut beleuchtet ist, um Fehler zu minimieren und die Sichtbarkeit zu verbessern.
Machen Sie sich schließlich mit der Anordnung der Schalttafel vertraut; eine korrekte Beschriftung hilft Ihnen, die erforderlichen Leistungsschalter schnell zu identifizieren und zu erreichen. Wenn Sie sich bei einem Schritt unsicher sind, wenden Sie sich immer an einen Fachmann, um Fehler zu vermeiden.
Schritt-für-Schritt-Anleitung zum Testen eines Leistungsschalters
Die richtige Vorgehensweise macht das Testen einfach, aber stellen Sie sicher, dass alle Schritte sorgfältig befolgt werden, um genaue Ergebnisse zu erzielen, angefangen bei den Sicherheitsmaßnahmen und den geeigneten Werkzeugen.
Schritt 1: Strom abschalten und Zugang zum Sicherungskasten erhalten
Schalten Sie zunächst den Hauptstrom ab, um Stromschläge zu vermeiden, und vergewissern Sie sich, dass die Stromversorgung vollständig unterbrochen ist, bevor Sie fortfahren. Suchen Sie als Nächstes die Sicherungsplatte und entfernen Sie vorsichtig die Abdeckung, um die Sicherungen freizulegen. Achten Sie dabei auf lose Drähte.
Schritt 2: Richten Sie Ihr Multimeter richtig ein
Stellen Sie Ihr Multimeter für die jeweilige Aufgabe ein, indem Sie den richtigen Modus auswählen, in der Regel Widerstand oder Durchgang. Stellen Sie die Genauigkeit sicher, indem Sie den richtigen Messmodus auswählen, die Batterie des Multimeters überprüfen und die Anschlüsse der Messfühler kontrollieren. Behandeln Sie die Messfühler vorsichtig, um Beschädigungen zu vermeiden, und stellen Sie sicher, dass die richtigen Einstellungen für Ihre spezifische Prüfung verwendet werden.

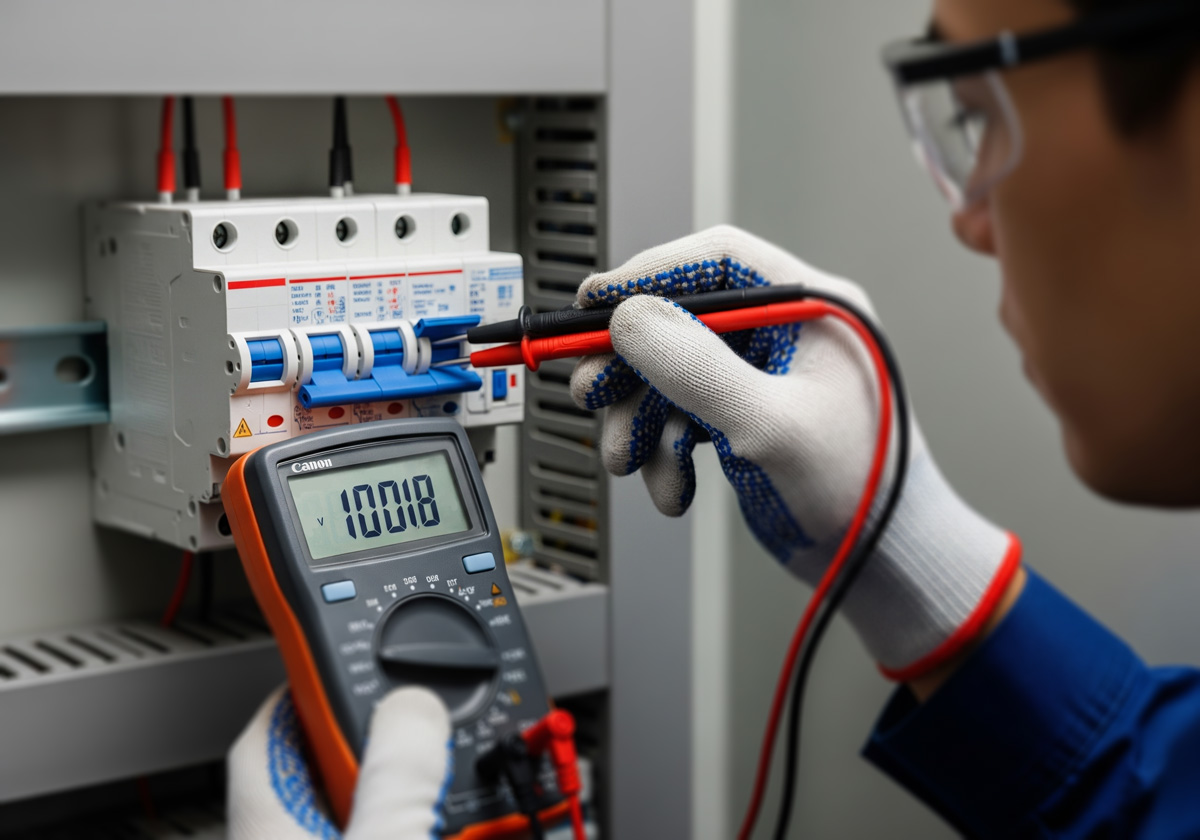

Schritt 3: Spannung am Leistungsschalter prüfen
Stellen Sie Ihr Multimeter auf den Spannungsprüfmodus ein, um zu überprüfen, ob Spannung durch den Schutzschalter fließt. Schließen Sie die Messfühler an die Klemmen des Schutzschalters an, überprüfen Sie die erwarteten Spannungswerte und stellen Sie sicher, dass die Messwerte mit den bekannten Systemwerten übereinstimmen. Wenn die Spannungswerte abweichen, liegt möglicherweise ein Problem mit der Funktion des Schutzschalters vor.
Schritt 4: Prüfung auf Durchgang oder Widerstand
Wechseln Sie nun zur Durchgangs- oder Widerstandsmessung, um zu überprüfen, ob der Leistungsschalter den Stromkreis vollständig schließt. Stellen Sie das Multimeter auf Durchgang oder Widerstand ein, legen Sie die Messfühler an den Ausgangs- und Eingangsanschlüssen des Leistungsschalters an und achten Sie auf einen Piepton oder überprüfen Sie, ob ein niedriger Widerstand vorliegt. Wenn der Widerstand hoch ist oder kein Durchgang vorliegt, funktioniert der Leistungsschalter möglicherweise nicht richtig.
Schritt 5: Interpretieren Sie die Messwerte des Multimeters
Das Verständnis der Messwerte ist entscheidend: Ein niedriger Widerstand oder ein Piepton weisen auf einen einwandfreien Schutzschalter hin. Ein niedriger Widerstand bedeutet, dass der Schutzschalter funktioniert, während ein hoher Widerstand oder kein Piepton auf einen möglichen Fehler hinweisen. Dokumentieren Sie die Messwerte für spätere Referenzzwecke. Wenn Sie sich nicht sicher sind, wenden Sie sich an einen Fachmann oder erwägen Sie aus Sicherheitsgründen den Austausch des Schutzschalters.
Fehlerbehebung bei Leistungsschaltern
Wenn ein Leistungsschalter einen Test nicht besteht, deutet dies auf mögliche Probleme hin. Beurteilen Sie, ob das Problem auf Verdrahtungsfehler oder auf den Leistungsschalter selbst zurückzuführen ist.
Beachten Sie die folgenden Maßnahmen, um das Problem effektiv zu beheben:
- Überprüfen Sie alle Anschlüsse
- Auf sichtbare Schäden oder Brandspuren untersuchen
- Testen Sie mit einem Ersatzschalter, falls verfügbar
Wenn die Probleme trotz einfacher Reparaturen bestehen bleiben, wenden Sie sich an einen zertifizierten Elektriker. Professionelle Hilfe gewährleistet Sicherheit und bietet eine langfristige Lösung. Dokumentieren
Sie schließlich alle festgestellten Anomalien. Durch die Nachverfolgung können Muster erkannt und zukünftige elektrische Gefahren verhindert werden.
Tipps zur Wartung von Leistungsschaltern
Regelmäßige Wartungsarbeiten verlängern die Lebensdauer von Leistungsschaltern. Außerdem gewährleisten sie die Sicherheit Ihrer elektrischen Anlage und schützen vor potenziellen Gefahren.
Hier sind einige wichtige Wartungstipps:
- Planen Sie regelmäßige Inspektionen
- Entfernen Sie Staub und Schmutz um die Leistungsschalter herum
- Überprüfen Sie die Geräte auf Anzeichen von Verschleiß oder Korrosion
Achten Sie außerdem auf häufiges Auslösen, da dies auf andere Probleme hinweisen kann. Durch die Behebung kleinerer Probleme lassen sich größere Stromausfälle vermeiden.
Häufig gestellte Fragen
Wie oft sollte ich meine Sicherungsautomaten überprüfen?
Regelmäßige Tests sind für die Aufrechterhaltung der elektrischen Sicherheit von entscheidender Bedeutung. Leistungsschalter müssen regelmäßig überprüft werden, um ordnungsgemäß zu funktionieren, und diese Überprüfungen sollten Teil Ihrer routinemäßigen Hauswartungsarbeiten sein. Die Planung regelmäßiger Inspektionen ist ein wichtiger Wartungstipp.
Welche Multimeter-Einstellung soll ich verwenden?
Wenn Sie einen Leistungsschalter prüfen, sollten Sie Ihr Multimeter in der Regel auf Widerstandsmessung oder Durchgangsprüfung einstellen. Für Spannungsprüfungen schalten Sie in den Spannungsprüfungsmodus. Für Durchgangs- oder Widerstandsmessungen stellen Sie das Multimeter auf Durchgangs- oder Widerstandsmessung ein.
Kann ich einen Schutzschalter selbst testen oder sollte ich einen Fachmann beauftragen?
Dieser Leitfaden enthält zwar Schritt-für-Schritt-Anweisungen zum sicheren und effektiven Testen eines Leistungsschalters, wenn Sie jedoch mit elektrischen Anlagen nicht vertraut sind, kann das Erlernen grundlegender Fachbegriffe Ihr Verständnis verbessern. Wenn Sie sich bei einem Schritt unsicher sind, ist es immer ratsam, einen Fachmann zu konsultieren, um Fehler zu vermeiden. Wenn Probleme über einfache Behebungsmaßnahmen hinaus bestehen bleiben, wird empfohlen, einen zertifizierten Elektriker zu konsultieren, um die Sicherheit zu gewährleisten und eine langfristige Lösung zu finden.
Fazit
Regelmäßige Tests der Leistungsschalter gewährleisten ein sicheres und effizientes elektrisches System. Sie helfen dabei, potenzielle Probleme zu erkennen, bevor sie zu ernsthaften Problemen werden. Mit einem Multimeter können Sie die Leistung Ihrer Leistungsschalter effektiv überwachen. Dieser proaktive Ansatz schützt Ihr Zuhause und erhöht die Sicherheit. Übersehen Sie diese wichtige Wartungsaufgabe nicht.
