STM8S207C8 : cartographie mémoire, SWIM et évaluation de cartes

Table des Matières

Identifier le composant et la configuration d’horloge

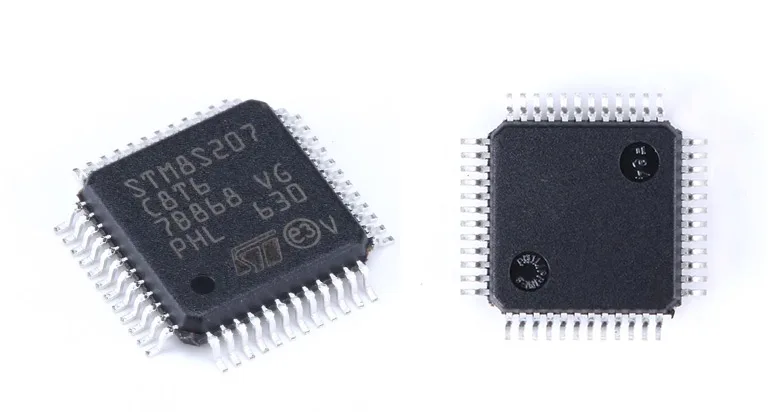

Le STM8S207C8 est un microcontrôleur STM8 à 8 bits. Avant de planifier une maintenance ou un remplacement, relevez le marquage complet du boîtier, la révision de la carte, l’organisation de l’alimentation et les composants d’horloge. Le seul nom de la famille ne suffit pas pour choisir un brochage ou une organisation mémoire.

La fiche technique STM8S207/208 de ST indique que le composant C8 possède 64 KB de Flash programme, 6 KB de RAM et 1536 octets d’EEPROM de données. Le boîtier C8 comporte 48 broches et 10 canaux ADC. La fréquence maximale du CPU est de 24 MHz ; l’oscillateur RC interne à haute vitesse fonctionne à 16 MHz. Il s’agit de spécifications distinctes. Déterminez la source d’horloge réelle de la carte et la configuration des diviseurs avant de calculer les périodes des temporisateurs ou les débits de communication.

Cartographier la Flash, l’EEPROM et les octets d’option

Pour le composant C8, la Flash programme occupe 0x008000–0x017FFF. La RAM occupe 0x000000–0x0017FF et l’EEPROM de données de 1536 octets occupe 0x004000–0x0045FF. L’EEPROM, les octets d’option et la Flash programme remplissent des fonctions différentes ; un fichier binaire de programme ne contient pas nécessairement les valeurs d’étalonnage ou la configuration de la carte.

Consignez l’adresse de début et la longueur de chaque fichier disponible, ainsi que la convention d’adressage de l’outil. Un fichier binaire brut nécessite une adresse de chargement explicite. Les limites de l’application doivent provenir d’une carte de l’éditeur de liens, d’un format de mise à jour documenté ou d’une analyse vérifiée de l’image mémoire. Ne supposez pas l’existence d’une zone de sécurité distincte et ne considérez pas 0x800000 comme l’adresse de base de la Flash de ce composant.

Utiliser l’interface SWIM documentée

Le STM8S207C8 utilise le module d’interface à un seul fil, SWIM, pour les opérations de programmation et de débogage prises en charge. Le signal est multiplexé sur PD1/SWIM. Confirmez sa broche physique à l’aide du dessin du boîtier exact, puis suivez la connexion sur la carte. Vérifiez la masse, la réinitialisation, la référence d’alimentation et les exigences de raccordement de l’outil de programmation avant de connecter une sonde.

Un connecteur qui ressemble au port de débogage d’une autre carte ne permet pas d’en déduire le brochage. Les scripts JTAG et les registres de protection propres au STM32 ne remplacent pas la documentation STM8. La liste des périphériques de ST ne mentionne pas de moteur AES matériel dédié pour ce composant ; tout chiffrement utilisé par une application doit être établi à partir de sa conception ou d’éléments probants issus de son firmware.

Établir une cartographie des signaux de commande de mouvement

Pour une carte de commande de mouvement, commencez par un schéma ou une cartographie des connexions établie par mesure. Identifiez les sorties des temporisateurs, les lignes d’activation et de défaut des circuits de commande de puissance, les entrées de retour, les fins de course et les interfaces de commande. Vérifiez chaque signal à la fois par rapport à l’affectation des broches du MCU et aux circuits environnants ; la disponibilité d’une fonction périphérique ne prouve pas que la carte l’utilise.

Dans des conditions d’essai contrôlées, relevez la fréquence PWM, la plage du rapport cyclique, la polarité, l’ordre de démarrage et la réponse aux entrées documentées. Consignez la configuration d’horloge et les conditions d’essai avec les formes d’onde afin qu’un autre ingénieur puisse interpréter le comportement temporel. Distinguez le comportement mesuré d’une hypothèse sur l’algorithme de commande. Utilisez un montage de laboratoire adapté avant d’évaluer des sorties susceptibles de piloter un moteur ou un autre actionneur.

Protéger le firmware d’origine pendant l’évaluation

La protection en lecture est une fonction de contrôle d’accès, et non la preuve que le firmware est chiffré avec AES. Le manuel de référence RM0016 de ST, section 4.5.1 explique que la suppression de la protection en lecture efface automatiquement la Flash programme, l’EEPROM de données et les octets d’option. Un outil proposant de supprimer la protection peut donc entrer en conflit avec l’exigence de préserver le contenu d’origine.

Vérifiez l’état de protection et l’effet documenté de toute opération proposée avant de poursuivre. Si le contenu doit être préservé, arrêtez-vous à toute invite d’effacement ou de suppression de protection et recherchez du code source, des binaires de production, des paquets de mise à jour ou des sauvegardes vérifiées fournis par le propriétaire. Évaluez uniquement les modes d’accès pris en charge, avec autorisation ; ne promettez pas la récupération du contenu d’un composant protégé.

Créer un dossier d’évaluation reproductible

Consignez le marquage du composant, la révision de la carte, le câblage, les conditions d’alimentation et d’horloge, les versions des outils et des logiciels, l’état d’accès, les plages d’adresses des fichiers et les sommes de contrôle. Joignez les captures d’origine et expliquez comment chaque conclusion a été obtenue. L’empreinte d’un fichier peut montrer que deux copies sont identiques ; elle ne suffit pas, à elle seule, à établir l’authenticité, l’exhaustivité ou le bon fonctionnement du firmware.

Cet article présente un cadre d’évaluation fondé sur la documentation. Il ne décrit ni une récupération achevée, ni un contournement de protection testé, ni des résultats obtenus sur un parc de contrôleurs. De telles affirmations nécessiteraient des enregistrements propres au projet, notamment les conditions d’essai et des résultats vérifiables de manière indépendante.

Valider un plan de maintenance ou de remplacement

Lorsque vous disposez d’un firmware approuvé et d’une carte d’essai adaptée, comparez le comportement au démarrage, les communications, la gestion de l’activation et des défauts, les limites temporelles et les exigences de fonctionnement documentées avant le déploiement. Préservez les données d’étalonnage et de configuration dans le cadre de la procédure de maintenance approuvée.

Le seul accès à un fichier de firmware ne permet pas de reconstituer l’ensemble du système. Les circuits de commande de puissance, la mise à l’échelle des capteurs, les limites mécaniques et le réglage en boucle fermée peuvent tous influer sur la conception d’un remplacement. Indiquez ce qui a été vérifié, ce qui reste déduit et les essais encore nécessaires avant d’accepter un plan de maintenance.
