Dans le monde de l’électronique, le terme « circuit imprimé zéro » est fréquemment employé, notamment par les amateurs et les professionnels travaillant sur des projets électroniques personnalisés. Mais qu’est-ce que la technologie du circuit imprimé zéro exactement, et quel est son rôle dans l’électronique actuelle ? Cet article explore les principes fondamentaux du circuit imprimé zéro, ses applications et explique pourquoi il reste un choix populaire pour le prototypage et les projets à petite échelle.
Qu'est-ce que Zero PCB ?

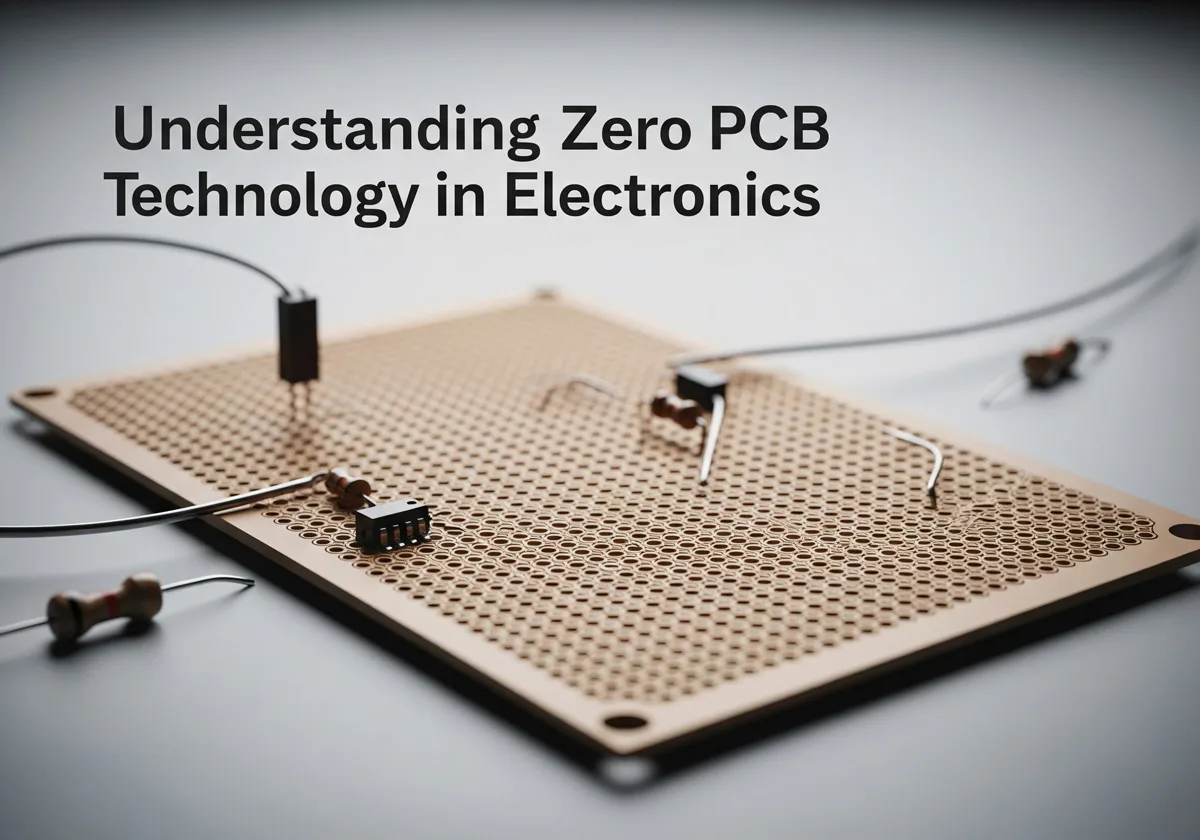

Circuit imprimé zéro, également connu sous le nom de circuit imprimé zéro « Panneau perforé » ou « Carte prototype », Il s’agit d’un type de circuit imprimé qui ne possède pas de pistes prédéfinies comme un circuit imprimé standard. Il est constitué d’une grille de trous, généralement espacés de 2,54 mm (0,1 pouce). Ces trous sont entourés de petites pastilles de cuivre sur lesquelles des composants peuvent être soudés pour créer des circuits personnalisés.
Contrairement aux circuits imprimés traditionnels, conçus et fabriqués selon des schémas de circuits spécifiques, Zero PCB offre une plateforme flexible pour la conception et le test de circuits électroniques. Cela en fait un choix idéal pour le prototypage et l’expérimentation de circuits.
Applications des circuits imprimés zéro
Prototypage et expérimentation
L’une des applications les plus courantes des cartes Zero PCB est le prototypage. Ingénieurs et amateurs utilisent ces cartes pour assembler et tester rapidement de nouveaux circuits sans avoir recours à la fabrication de circuits imprimés sur mesure. Ceci permet une itération et une expérimentation rapides, particulièrement précieuses lors des premières étapes d’un projet.
Objectifs éducatifs
Zero PCB est également largement utilisé dans le milieu éducatif. Sa simplicité et sa polyvalence en font un excellent outil pour enseigner les concepts électroniques de base et le montage de circuits. Les élèves peuvent apprendre à connecter des composants, à comprendre les schémas de circuits et à acquérir une expérience pratique en construisant des circuits fonctionnels.
Projets personnalisés
Pour les développeurs de projets électroniques sur mesure, Zero PCB offre la flexibilité nécessaire pour concevoir et réaliser des circuits adaptés à des besoins spécifiques. Qu’il s’agisse d’un projet unique ou d’une petite série, Zero PCB permet des conceptions de circuits originales et uniques, sans les contraintes des circuits imprimés standardisés.
Avantages de l'absence de circuit imprimé
Flexibilité et polyvalence
Le principal avantage de Zero PCB réside dans sa flexibilité. L’absence de chemins de circuit prédéfinis offre aux concepteurs une liberté totale pour créer l’agencement de circuit de leur choix. Ceci s’avère particulièrement avantageux pour les projets nécessitant des configurations uniques ou des composants non standard.
rapport coût-efficacité
Les circuits imprimés sans emballage sont généralement plus économiques que les circuits imprimés sur mesure, notamment pour les petits projets. Ils éliminent le besoin de procédés de fabrication coûteux, ce qui en fait une option intéressante pour les amateurs et les petites productions.
Facilité d'utilisation
Grâce à sa conception simple, Zero PCB est facile à utiliser, même pour les débutants. Les composants s’insèrent aisément dans les trous et se soudent sur les pastilles de cuivre, permettant un assemblage et une modification rapides des circuits.
Inconvénients du circuit imprimé zéro
Bien que la technologie Zero PCB offre de nombreux avantages, il existe également quelques inconvénients à prendre en compte :
Évolutivité limitée
Pour la production à grande échelle, Zero PCB n’est peut-être pas la meilleure option. Le processus d’assemblage manuel peut être long et sujet aux erreurs, ce qui le rend moins adapté à la production de masse que la fabrication automatisée de circuits imprimés.
Manque de durabilité
Les circuits imprimés sans soudure sont généralement moins résistants que les circuits imprimés sur mesure. Le soudage manuel peut engendrer des connexions fragiles, et l’absence de vernis épargne rend le circuit plus vulnérable aux dommages.
Employer une plaque zéro pour un prototype point à point fiable
Une plaque zéro est un support perforé où pattes, ponts de soudure et fils isolés créent le circuit sans motif gravé. La fiabilité exige un plan physique des réseaux avant brasage. Gardez alimentation et retour courts, éloignez les nœuds analogiques ou à forte impédance du câblage bruyant et prévoyez des points de test. Cette méthode convient aux prototypes basse tension peu denses ; capacités, inductances, espacements et contraintes mécaniques limitent vitesse et puissance.
- Carte des trous et plages: Vérifier pas, liaisons des plages, fixations et face réservée aux composants ou fils.
- Chemin de courant: Dimensionner fils et ponts pour courant, échauffement, fusible et effort du connecteur.
- Repérage des réseaux: Coder les fils par couleur, marquer polarité et broche un, puis tenir une liste vérifiée.
- Maintien mécanique: Soutenir composants lourds et câbles afin que manipulation ou vibration n’arrache pas les soudures.
- Limite de tension: Ne pas monter secteur exposé ou énergie dangereuse sur plaque générique; employer distances et enveloppes homologuées.
Conclusion
La technologie Zero PCB demeure un outil essentiel dans le monde de l’électronique, offrant flexibilité, rentabilité et simplicité d’utilisation pour le prototypage et les projets personnalisés. Bien qu’elle ne soit pas adaptée à la production à grande échelle, ses avantages en font une ressource précieuse pour les amateurs, les enseignants et les développeurs.
