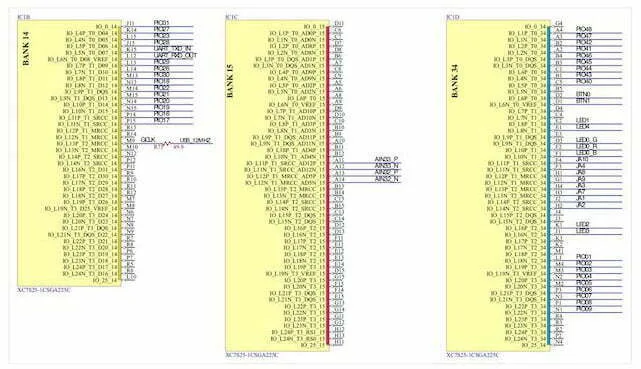

Qu'est-ce qu'un symbole schématique ?
Un symbole schématique est une représentation graphique d’un composant électrique ou électronique. Il existe de nombreux symboles schématiques dans la bibliothèque schématique. Et la bibliothèque schématique est l’une des étapes importantes de ingénierie inverse de pcb.
Structure des symboles schématiques
Plusieurs éléments essentiels constituent un symbole schématique :
Profil : le profil peut varier en fonction de la nature du composant ;
Broches : comprenant des noms, des numéros, des attributs d’entrée et de sortie, etc. ;
Étiquetage du composant : numéro, modèle, description simple ;
Comment créer des symboles schématiques
Il existe plusieurs façons de choisir pour créer votre propre symbole schématique :
- Créer à partir de la bibliothèque propre de l’outil pcb.
- Extraire d’un schéma existant.
- Télécharger à partir du site officiel d’origine.
- Création manuelle de fiches techniques basées sur l’appareil.
Créer par Alitium designer
Chaque symbole schématique représente un composant électronique réel. Lors de la création de la bibliothèque schématique, nous n’avons pas besoin de dessiner l’appareil réel, mais seulement d’exprimer clairement les propriétés des broches électriques et les relations de connexion de l’appareil.
1. Ouvrir la bibliothèque schématique
Tout d’abord, ouvrez le logiciel Altium Designer, puis trouvez la bibliothèque schématique dans Fichier->Nouveau->Bibliothèque, cliquez sur Ouvrir.
2. Placer un rectangle
Ensuite, sélectionnez Place -> Rectangle, et placez un carré pour représenter la forme du composant. La taille est déterminée par le composant, qui peut être placé en premier et la taille peut être modifiée plus tard.
3. Placez Pin et définissez les propriétés
Ensuite, ouvrez la fiche technique du composant et trouvez la disposition des broches du produit. Sélectionnez Place -> Pin, et placez les broches du composant l’une après l’autre en fonction du plan de broches. Il convient de noter ici que lorsque vous placez la broche, le côté de la taille de riz doit faire face à l’extérieur du composant. Étant donné que ce côté possède des propriétés électriques, il est utilisé pour connecter des fils ou d’autres composants lors de la création d’un schéma.
Une fois le placement terminé, modifiez le numéro de série, le nom, la longueur et d’autres propriétés de la broche dans la barre de propriétés sur le côté droit.
Après avoir modifié les propriétés de la broche n° 1, vous pouvez maintenir la touche Maj enfoncée, déplacer la souris vers la broche n° 1 et appuyer et maintenir le bouton gauche de la souris pour déplacer rapidement la deuxième broche, puis modifier les propriétés.
4. Renommer la bibliothèque de schémas
Après avoir dessiné un composant, renommez la bibliothèque de schémas.
5. Enregistrer les fichiers
L’étape finale consiste à enregistrer le fichier sur l’ordinateur. Soyez prudent pour distinguer le nom des différents symboles de schémas afin d’éviter toute confusion.
Symbole vs. Patins
Il existe quelques différences clés entre les symboles et les patins dans la conception électronique. Premièrement, les symboles sont généralement utilisés pour représenter les composants dans un schéma, tandis que les patins sont utilisés pour représenter les dimensions physiques d’un composant sur une carte de circuit imprimé. Deuxièmement, les symboles incluent généralement uniquement les connexions électriques d’un composant, tandis que les patins incluent également les dimensions physiques et la disposition du composant sur la carte de circuit imprimé.
Les empreintes sont généralement plus détaillées que les symboles, car elles doivent inclure les dimensions physiques du composant. Cela signifie que la création d’une empreinte peut prendre plus de temps que la création d’un symbole. Cependant, disposer d’une empreinte précise et bien conçue est essentiel pour garantir que votre PCB est correctement fabriqué.
