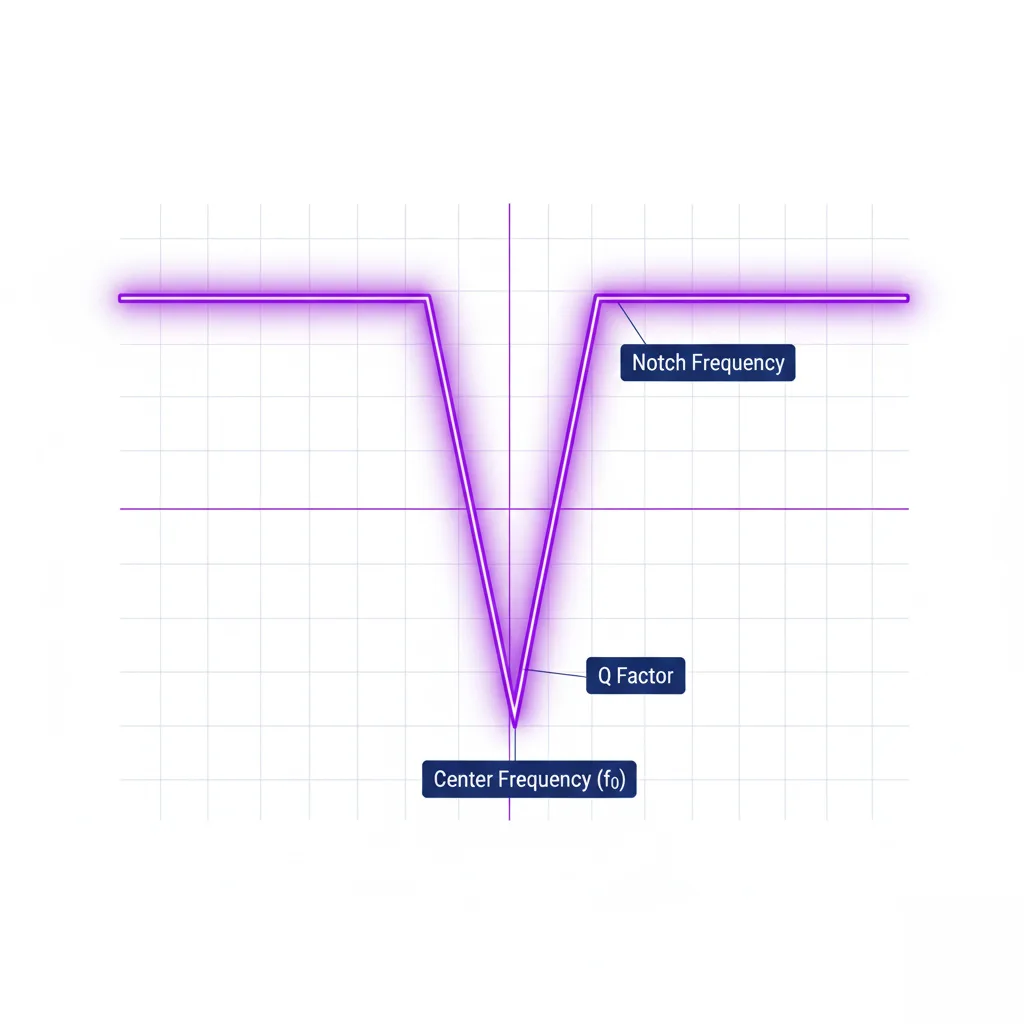

Ein Notch-Filter (auch Kerbfilter oder Bandsperre genannt) ist ein elektronischer Filter, der die meisten Frequenzen unverändert passieren lässt, aber einen sehr spezifischen, schmalen Frequenzbereich stark dämpft. Er ist das Gegenstück zum Bandpass-Filter. Die "Kerbe" (englisch: notch) im Frequenzgang gibt ihm seinen Namen.
Dieser Filtertyp ist hochselektiv, was bedeutet, dass er nur ein schmales Band beeinflusst. Dies macht ihn ideal, um einzelne unerwünschte Störfrequenzen aus einem Signal zu entfernen, wie zum Beispiel das 50Hz- oder 60Hz-Netzbrummen von Wechselstromleitungen.
Mittenfrequenz ($f_c$): Die Frequenz, bei der der Filter die maximale Dämpfung aufweist. Das Zentrum der "Kerbe".
Gütefaktor (Q-Faktor): Ein dimensionsloser Parameter, der beschreibt, wie schmal die Kerbe ist. Ein hoher Q-Faktor bedeutet eine schmalere und tiefere Kerbe, was den Filter selektiver macht.
Bandbreite (BW): Der Bereich der gedämpften Frequenzen. Er steht zur Mittenfrequenz und zum Q-Faktor im Verhältnis: $BW = f_c / Q$.
Formel für passiven Doppel-T-Filter: Bei einer Standard-Doppel-T-Schaltung wird die Mittenfrequenz durch die Widerstände (R) und Kondensatoren (C) bestimmt:
$$f_c = \frac{1}{2 \cdot \pi \cdot R \cdot C}$$
- Audiotechnik: Entfernung von Netzbrummen (50/60 Hz) aus Audiosignalen und Eliminierung von Rückkopplungen in Live-Systemen.
- Messtechnik: Filtern von bekannten Störfrequenzen in empfindlichen Geräten (z. B. EKG- oder EEG-Geräte).
- Funktechnik: Unterdrückung starker Störsignale benachbarter Sender, um den Empfang des Zielsignals zu verbessern.
- Lautsprecherbau: Glättung des Impedanzverlaufs eines Treibers bei seiner Resonanzfrequenz für optimierte Frequenzweichen-Designs.
Einrichtungsleitfaden fuer Notch Filter Calculator
Ein notch filter calculator liefert bessere Entscheidungen, wenn Stoerquelle, Ziel-Sperrfrequenz und akzeptabler Q-Wert vor der Bauteilauswahl festgelegt werden. Entwickler vergleichen oft einen parallel notch filter calculator mit einem RLC notch filter calculator, um zwischen einfacher passiver Falle, hoeherem Q und leichterer PCB-Abstimmung in der Validierung zu entscheiden.
Abstimm-Checkliste (Filter Tuning Checklist)
- Leiten Sie die Sperrfrequenz aus dem gemessenen Stoersignal ab und nicht aus einer Nennannahme.
- Pruefen Sie Quellimpedanz, Lastimpedanz und Bauteiltoleranz, bevor R, L und C festgelegt werden.
- Messen Sie Bandbreite und insertion loss nach dem Layout erneut, weil Parasitaereffekte die reale notch depth verschieben.
FAQ
Wann ist ein parallel notch filter die bessere Wahl? Wenn die Schaltung einen klaren Shunt-Pfad fuer eine bestimmte Stoerfrequenz braucht und die Umgebungsimpedanz gut kontrolliert ist.
Warum sollte ein RLC notch filter calculator mit Messdaten verglichen werden? Reales ESR, Spulenwiderstand und PCB-Parasiten verschieben die Mittenfrequenz, daher muss das Ergebnis mit Bench-Daten abgeglichen werden.
