Wheatstone-Brücken-Rechner

Berechnen Sie sofort den unbekannten Widerstand in einer symmetrischen Wheatstone-Brücke. Geben Sie drei bekannte Werte ein, um den vierten zu ermitteln. Der Schaltplan wird in Echtzeit aktualisiert, um den Zustand der Brücke widerzuspiegeln.

Eingaben des Rechners

Berechneter unbekannter Widerstand (Rx):

-- Ω

Vin
GND
╲╱╲╱╲ R1
╲╱╲╱╲ R2
╲╱╲╱╲ Rx
╲╱╲╱╲ R3
G
Brückenstatus: Werte eingeben

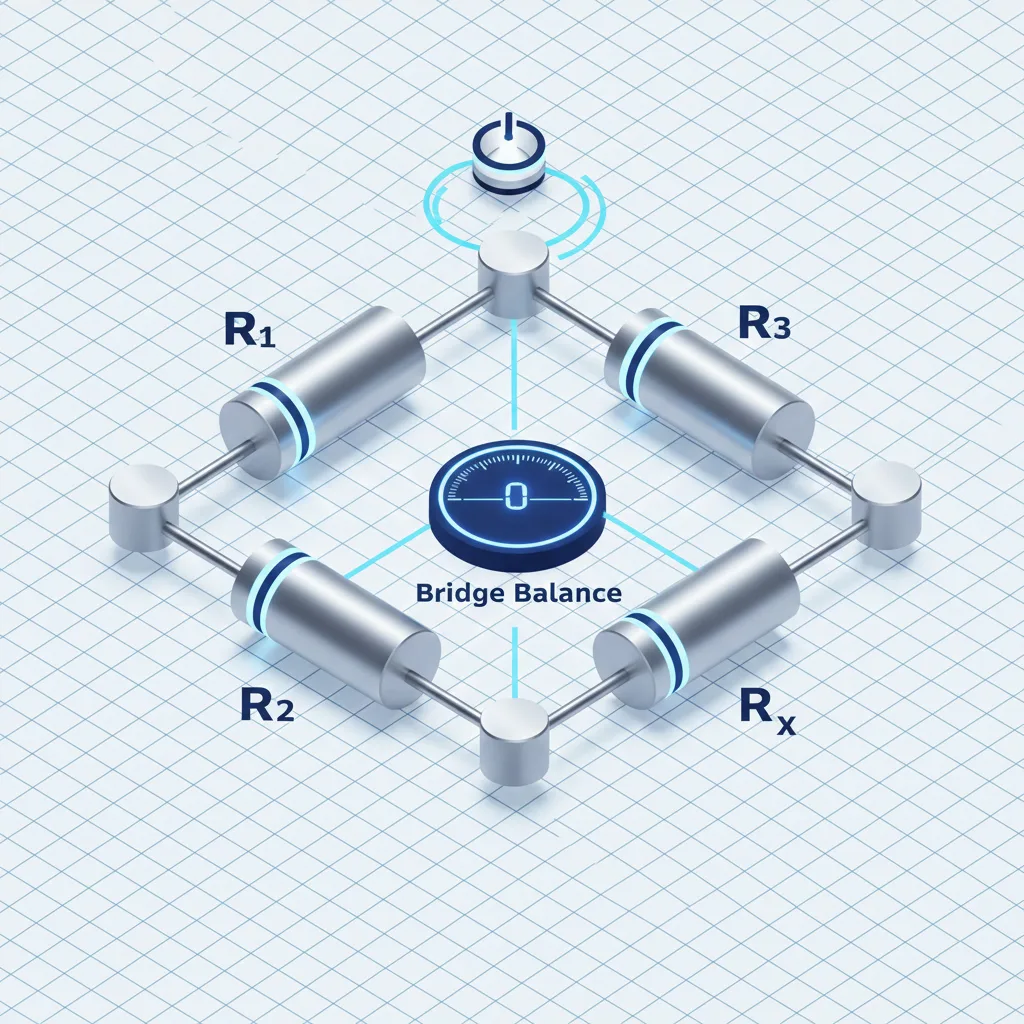

Das Prinzip der Wheatstone-Brücke

Eine Wheatstone-Brücke ist eine elektrische Schaltung zur Messung eines unbekannten elektrischen Widerstands, indem zwei Zweige einer Brückenschaltung abgeglichen werden, wobei einer dieser Zweige die unbekannte Komponente enthält.

Das Schlüsselprinzip ist das Konzept der „Nullablenkung". Wenn die Brücke „abgeglichen" ist, beträgt die Spannungsdifferenz zwischen den Mittelpunkten der beiden parallelen Zweige null. Das bedeutet, dass durch das Galvanometer kein Strom fließt. An diesem Punkt ist das Verhältnis der Widerstände im ersten Zweig gleich dem Verhältnis der Widerstände im zweiten Zweig.

R1 / Rx = R2 / R3

Durch Umstellen dieser Formel können wir leicht den unbekannten Widerstand, der typischerweise als Rx bezeichnet wird, berechnen:

Rx = R1 * (R3 / R2)

Anwendungen in der Praxis

Die Fähigkeit der Wheatstone-Brücke, kleinste Widerstandsänderungen zu erkennen, macht sie in vielen Sensoranwendungen unverzichtbar.

🌡️

Temperaturmessung

Wird mit Thermistoren (deren Widerstand sich mit der Temperatur ändert) verwendet, um präzise Digitalthermometer und Thermostatsteuerungen zu erstellen.

⚖️

Dehnungsmessstreifen

Misst Spannung und Dehnung an Objekten wie Gebäudestützen oder Flugzeugflügeln. Die mechanische Verformung verändert den Widerstand des Messstreifens, was die Brücke erkennt.

💡

Lichterkennung

In Verbindung mit lichtabhängigen Widerständen (LDRs) zur Erstellung von Belichtungsmessern oder automatischen Straßenbeleuchtungssystemen, die sich aktivieren, wenn das Umgebungslicht unter ein bestimmtes Niveau fällt.

💧

Feuchtigkeits- und Drucksensoren

Viele moderne Druck- und Feuchtigkeitssensoren basieren auf Materialien, deren Widerstand sich mit den Umgebungsbedingungen ändert und durch eine Wheatstone-Brücke präzise gemessen wird.

💨

Anemometer (Luftströmung)

Hitzdrahtanemometer verwenden ein erhitztes Element, dessen Widerstand sich ändert, wenn Luft daran vorbeiströmt und es abkühlt. Die Brückenschaltung wandelt diese Änderung in einen Luftgeschwindigkeitswert um.

🔬

Messung des spezifischen Widerstands

In der Materialwissenschaft wird sie zur genauen Messung des spezifischen Widerstands von Proben verwendet, was bei der Charakterisierung neuer Materialien oder der Prüfung auf Verunreinigungen in Leitern hilft.

Häufig gestellte Fragen

Was ist die Bedingung für eine abgeglichene Wheatstone-Brücke?

Die Brücke ist abgeglichen, wenn die Potentialdifferenz zwischen den Punkten, die das Galvanometer verbinden, null ist, d.h. kein Strom durch es fließt. Dies tritt ein, wenn das Verhältnis der Widerstände in einem Zweig gleich dem Verhältnis im anderen Zweig ist: R1/Rx = R2/R3.

Warum heißt sie „Brücke"?

Das Schaltbild zeigt, dass das Galvanometer die Lücke zwischen den beiden parallelen Spannungsteilerzweigen „überbrückt". Diese zentrale Verbindung ist der Schlüssel zum Vergleich der Spannungen zwischen den beiden Zweigen.

Was sind die Einschränkungen einer Wheatstone-Brücke?

Sie ist weniger genau bei der Messung sehr niedriger oder sehr hoher Widerstände. Bei sehr niedrigen Widerständen können Kontakt- und Leitungswiderstände erhebliche Fehler verursachen. Bei sehr hohen Widerständen können Leckströme die Genauigkeit beeinträchtigen. Außerdem hängt die Empfindlichkeit vom Galvanometer und der Spannungsquelle ab.

Wer hat die Wheatstone-Brücke erfunden?

Sie wurde 1833 von Samuel Hunter Christie erfunden, aber 1843 von Sir Charles Wheatstone verbessert und populär gemacht, weshalb sie seinen Namen trägt.
