ANÁLISIS DE CAUSA RAÍZ A NIVEL DE PLACA
Servicios de análisis de fallos de PCB
Preservar la evidencia, aislar el circuito o estructura defectuoso y conectar el defecto físico al síntoma eléctrico.
Revisión confidencial · Soporte global para proyectos · Ruta de prueba seleccionada a partir de pruebas
RECONSIDERACIÓN DE LA INGENIERÍA DE LA PRESTACIÓN DE EVIDENCIA
Inicie su revisión de fallo de PCB
85%De PCB fallas son detectables con el análisis adecuado
10+Modos de fallo comunes identificados
40%Reducción de la reelaboración con análisis asistido por IA
15+Normas industriales para el cumplimiento
MODOS DE DESAPARICIÓN A NIVEL DE LA JUNTA
Modos de fallo a nivel del placa
Diagnóstico
El análisis de fallas de PCB comienza reproduciendo el síntoma a nivel del placa, aislando la región del circuito afectada y preservando la soldadura, vía, laminado y evidencia de contaminación antes de cambiarla de trabajo.
01
Sin energía, pantalones cortos o circuitos abiertos
Faltan rieles, corriente excesiva, rutas de señal abiertas, conectores dañados o un dominio de potencia inestable, reloj o reinicio.
02
Fallas ambientales intermitentes o dependientes de la carga
Fallas del placa influenciadas por temperatura, vibración, humedad, carga eléctrica, flexión, contaminación o tiempo en funcionamiento.
03
Soldadura, BGA/QFN y defectos de montaje
Voids, fisuras de fatiga, cabeza-en-pillow, humectación insuficiente, puentes, aperturas, warpage y defectos ocultos del área-array.
04
Vía, traza, laminado, CAF y daños por corrosión
Hendiduras en placas, daños al conductor, delaminación, crecimiento dendrítico, formación de filamentos anódicos conductivos y corrosión.
ASOCIACIÓN A NIVEL DE LA JUNTA
Desde el síntoma de la placa hasta la falla aislada del circuito y la causa física
El flujo de trabajo separa la corrección de pruebas, el firmware y el comportamiento del circuito de la evidencia física necesaria para una acción correctiva.
01
Revisión y reproducción de la placa de registro
Capture la revisión del placa, el número de serie, el firmware, la carga, el entorno, los accesorios y las condiciones de fallo repetibles.
02
Aislar la región del circuito
Comparar raíles, relojes, reinicio y rutas de señal con un placa conocido para estrechar el dominio de energía o bloque funcional.
03
Inspeccionar sin volver a trabajar
Utilice inspección visual, X-ray, imágenes térmicas y mediciones eléctricas antes de limpiar, reemplazar piezas o cortar la placa.
04
Confirmar el sitio físico
Aplicar la sección transversal específica, microscopía o SEM/EDS sólo después de que el sospechoso interconecta, vía, material o región de componente se define.
05
Medidas correctivas e informe
Correlacionar el fallo del circuito reproducido con pruebas de montaje, material, disposición o proceso y documentar la acción correctiva.
CAPACIDADES ANALÍTICAS
Métodos básicos de análisis de fallos de PCB
Los métodos se combinan alrededor del síntoma, la construcción de placas, el paquete de componentes, el manejo previo y las necesidades de preservación de evidencia, no de una lista de verificación fija.
01 / NO DESTRUCTIVO
X-ray e inspección visual
Revelar juntas de soldadura ocultas, vias, huecos, alineación, puentes, aperturas y características estructurales internas sin cortar la tabla.
- BGA, QFN, inspección de conectores y multicapas
- Revisión de 2D o tomografía dirigida cuando proceda
- Pruebas retenidas antes de la reelaboración o el corte transversal
02 / LOCALIZACIÓN
Imágenes térmicas y aislamiento de circuitos
Utilice potencia controlada, limitación de corriente, mediciones de raíles, rastreo de señales e imágenes térmicas para localizar un componente corto, sobrecargado o bloque funcional inestable.
- Comparar placas sospechosos y conocidos-buenos
- Correlacionar la temperatura con la carga y el tiempo
- Proteger la evidencia durante la localización de fallas
03 / EVIDENCIA FÍSICA

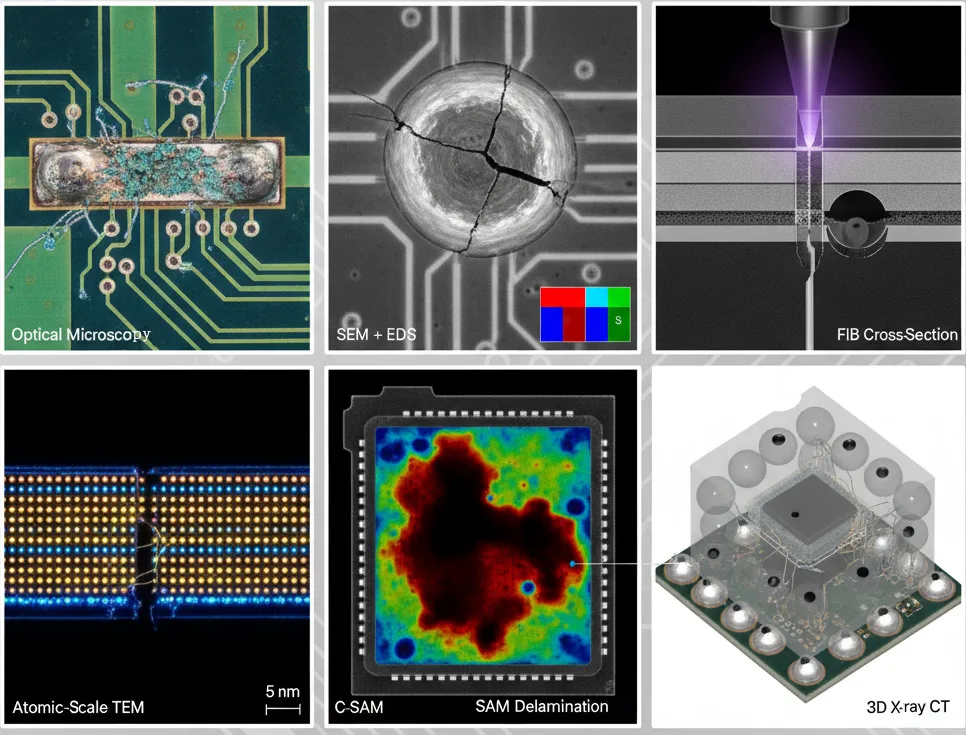

Sección transversal, SEM y EDS
Utilizar secciones transversales específicas, microscopía y análisis elemental para evaluar grietas, intermetálicos, chapado, contaminación, corrosión e interfaces de materiales en el sitio de fallo seleccionado.
- Utilizar sólo después de definir el área de destino
- Orientación y secuencia de preparación de documentos
- Correlacionar la evidencia física con el síntoma eléctrico
GUÍA DE SIMPTOM A ENSAYO
Coincidir el síntoma PCB con la primera prueba de discriminación
El primer ensayo debe restringir el circuito o la región física sin eliminar las pruebas necesarias para la confirmación.
| Síntomas observados en el placa | Primeros controles útiles | Pruebas para preservar |
|---|---|---|
| Sin energía o corriente excesiva | Potenciación limitada de corriente, comparación de resistencia, imágenes térmicas | Estado del componente original, patrón de calor y mediciones de carril |
| Intermitente con flexión, calor o vibración | Reproducción controlada del estrés, seguimiento de la continuidad, X-ray | Tiempo de fallo, condiciones de instalación y zona de interconexión sospechosa |
| BGA/QFN preocupación de montaje | 2D/3D X-ray, comparación óptica, sección transversal dirigida | Orientación al placa, ubicación del paquete y juntas de soldadura no reelaboradas |
| Corrosión, CAF o daños materiales | Revisión visual/microscopía, pruebas de resistencia, SEM/EDS | Estado de contaminación, historia de humedad e interfaz de material |
PAPEL INTERCONECTO DE LA JUNTA
Fallo intermitente del placa bajo tensión mecánica y térmica
Síntomas observadosUna junta poblada pasó las pruebas iniciales, pero falló intermitentemente después del cambio de temperatura y el manejo.
Aislamiento del circuitoLa reproducción controlada y las mediciones ferroviarias redujeron la falla a una región funcional y la interconexión sospechosa.
Confirmación físicaX-ray y microscopía guiaron la sección seleccionada; la evidencia de SEM/EDS correlacionaba la función de interconexión con la discontinuidad eléctrica.
Acción correctivaRevise el perfil de soldadura relacionado, la manipulación del montaje, el soporte mecánico y los controles de inspección utilizando las pruebas documentadas.
PCB INFORME SOBRE LA CAUSA DE LA ROOT
PCB informe de causa raíz y medidas correctivas
- Ubicación de la falla y confianza en la causa raíz
- Observaciones ferroviarias, de señales y térmicas
- Prueba anotada X-ray, sección transversal o SEM/EDS
- Condiciones reproducidas y limitaciones de pruebas
- Recomendaciones sobre el montaje, el material, la disposición o el proceso
- Informe confidencial de ingeniería PCB
Información útil de admisión en la junta
La revisión del placa, el estado de operación y el manejo previo ayudan a aislar la región del circuito derecho.
- Número de pieza del placa, revisión y estado de montaje
- Síntomas de fallo, tasa de reproducción y entorno
- Tensión de funcionamiento, carga, firmware y configuración de prueba
- Lote de fabricación, historial de campo y reelaboración previa
- Datos de placa o comparación conocidos-buenos
- Fotos, registros, esquemas, germanos o archivos de prueba
ANTES DE AÑADIR
Preguntas frecuentes sobre el análisis de fallos de PCB
¿Todavía no está seguro de qué método de prueba encaja? Comience con el síntoma y la evidencia disponible; la ruta de análisis se puede definir durante la revisión.
¿Qué información debo enviar con el PCB fallido?
Envíe el número de placa y la revisión, los síntomas de fallo, las condiciones de funcionamiento, la tasa de reproducción, el historial de manejo o reelaboración y cualquier foto disponible, registros, esquemas o datos de comparación conocidos.
¿Debería repararse la placa fallida antes del análisis?
Normalmente no. Limpieza, reemplazo de componentes, reflujo o sondeo puede cambiar o eliminar la evidencia. Registra la condición actual antes de alterar el área sospechosa.
¿Puedes investigar los fracasos intermitentes?
Sí. Podemos reproducir o atar fallas usando temperatura controlada, carga, tiempo, flexión y condiciones eléctricas, luego correlacionar el síntoma con evidencia térmica, eléctrica o física.
¿Qué se incluye en el informe final?
El informe documenta muestras, condiciones de ensayo, secuencia de análisis, observaciones anotadas, hallazgos, limitaciones y recomendaciones de ingeniería adecuadas a las pruebas disponibles.
COMENZAR CON EL CONSEJO, EL SÍNTOMO Y EL ESTADO DE FUNCIONAMIENTO
¿Necesita un ingeniero para revisar el fallo de su PCB?
Comparta la revisión de la junta, el síntoma de fallo, el estado de funcionamiento y la evidencia disponible. Recomendamos el siguiente paso de aislamiento de fallos de PCB.
