Grundlagen
Verstehen Sie die fundamentalen Prinzipien hinter den Berechnungen. Diese drei Konzepte sind die Säulen der Kondensatortheorie.
Was ist Kapazität?
Die Kapazität ist die Fähigkeit eines Systems, elektrische Ladung zu speichern. Man kann sie sich als das "Fassungsvermögen" eines Objekts wie eines Kondensators vorstellen. Eine höhere Kapazität bedeutet, dass bei gleicher Spannung mehr Ladung gespeichert werden kann. Die Standardeinheit der Kapazität ist das Farad (F). Da ein Farad eine sehr große Einheit ist, wird die Kapazität oft in kleineren Einheiten wie Mikrofarad (μF), Nanofarad (nF) oder Pikofarad (pF) angegeben.
Interaktive Visualisierung
Sehen Sie die Beziehung zwischen Ladung, Kapazität und Spannung in Aktion. Passen Sie die Schieberegler an, um zu sehen, wie sich die Änderung einer Variable auf die anderen auswirkt, basierend auf der Formel Q = C × V.
Häufig gestellte Fragen
Haben Sie weitere Fragen? Hier sind einige häufige Anfragen zu Kondensatoren und ihren Eigenschaften.

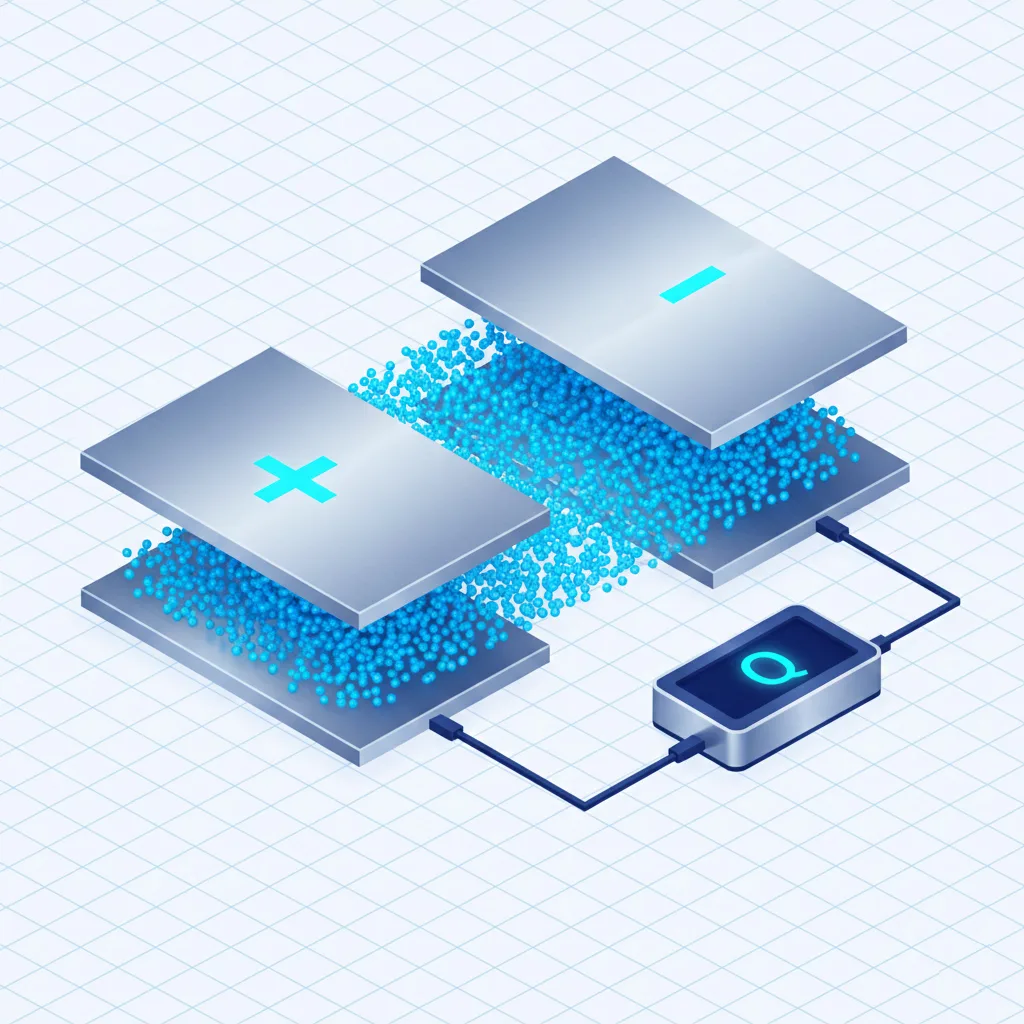

Ein Kondensator speichert Energie in einem elektrischen Feld zwischen zwei leitenden Platten, die durch einen Isolator (Dielektrikum) getrennt sind. Wenn eine Spannung angelegt wird, baut sich auf einer Platte eine positive Ladung und auf der anderen eine negative Ladung auf. Die Ladungen werden durch ihre gegenseitige Anziehung über das Dielektrikum hinweg an ihrem Platz gehalten, wodurch das elektrische Feld entsteht, in dem die Energie gespeichert ist.
Stellen Sie sich einen Eimer und Wasser vor. Die Kapazität ist wie die Größe des Eimers – es ist eine feste Eigenschaft, die bestimmt, wie viel Wasser er aufnehmen *kann*. Die Ladung ist wie die tatsächliche Wassermenge, die sich gerade *im* Eimer befindet. Man kann einen großen Eimer (hohe Kapazität) mit nur wenig Wasser darin (niedrige Ladung) haben.
Idealerweise ja. Aber in der Realität weisen alle Kondensatoren einen gewissen internen "Leckwiderstand" durch ihr dielektrisches Material auf. Dies führt dazu, dass die gespeicherte Ladung im Laufe der Zeit langsam abfließt. Hochwertige Kondensatoren können eine Ladung sehr lange halten (Tage, Wochen oder sogar länger), während andere sich schneller entladen können.
Einheiten und Plausibilitätsprüfung der Kondensatorladung
Eine Berechnung der Kondensatorladung verwendet Q = C × U, wobei U die Spannung zwischen den Anschlüssen und C die wirksame Kapazität im Arbeitspunkt ist. Das Ergebnis ist gespeicherte Ladung, nicht Ladezeit; der zeitliche Verlauf hängt zusätzlich von Quell- und Pfadimpedanz ab.
- Kapazität normieren: Präfix korrekt umrechnen:
1 µF = 10⁻⁶ F,1 nF = 10⁻⁹ Fund1 pF = 10⁻¹² F. - Klemmenspannung verwenden: tatsächliche Differenzspannung am Kondensator statt eines fremden Versorgungswerts eingeben; die Polarität bestimmt das Vorzeichen von
Q. - Ladungseinheit lesen:
1 C = 1 A·s; beispielsweise ergeben100 µF × 12 V = 1,2 mC. - Wirksames C einsetzen: Toleranz, Temperatur, Frequenz und DC-Bias berücksichtigen; bei PCB-Geometriewerten Material- und Maßabweichungen einbeziehen.
- Ergebnis gegenprüfen:
C = Q ÷ Ubestätigen und Energie separat mitE = ½ × C × U²berechnen; aus Ladung allein folgt keine Zeitkonstante.
