Kondensator-Code-Rechner
Geben Sie den 3- oder 4-stelligen Code ein, der sich auf einem Keramik- oder Folienkondensator befindet, um dessen Kapazitätswert zu bestimmen.
Das Ergebnis wird hier angezeigt.
Geben Sie einen Code ein, um die Berechnung durchzuführen.
Reihen- und Parallelkondensatorrechner
Geben Sie die Kapazitätswerte ein, um die Gesamtkapazität bei Reihen- oder Parallelschaltung zu ermitteln. Verwenden Sie durch Kommas getrennte Werte (z. B. 10, 22, 47).
Gesamt in Reihe (C eq )
Gesamt parallel (C eq )
RC-Zeitkonstanten-(τ)-Rechner
Berechnen Sie die Zeitkonstante eines Widerstands-Kondensator-Schaltkreises. Dieser Wert gibt die Zeit an, die der Kondensator benötigt, um auf etwa 63,2 % der angelegten Spannung aufgeladen zu werden.
Zeitkonstante (τ)
Rechner für kapazitive Reaktanz (X c )
Berechnen Sie den Widerstand eines Kondensators gegenüber Wechselstrom (AC) bei einer gegebenen Frequenz.
Kapazitiver Blindwiderstand (X c )
Wie man Kondensatorcodes liest
Keramik-, Mylar- und andere Folienkondensatoren verwenden häufig einen 3- oder 4-stelligen Zahlencode. So wird er interpretiert:
- Die ersten beiden Ziffern: Dies sind die ersten beiden signifikanten Stellen des Kapazitätswertes.
- Dritte Ziffer: Dies ist der Multiplikator, der die Anzahl der Nullen angibt, die zu den ersten beiden Ziffern addiert werden. Der Wert wird in Pikofarad (pF) angegeben.

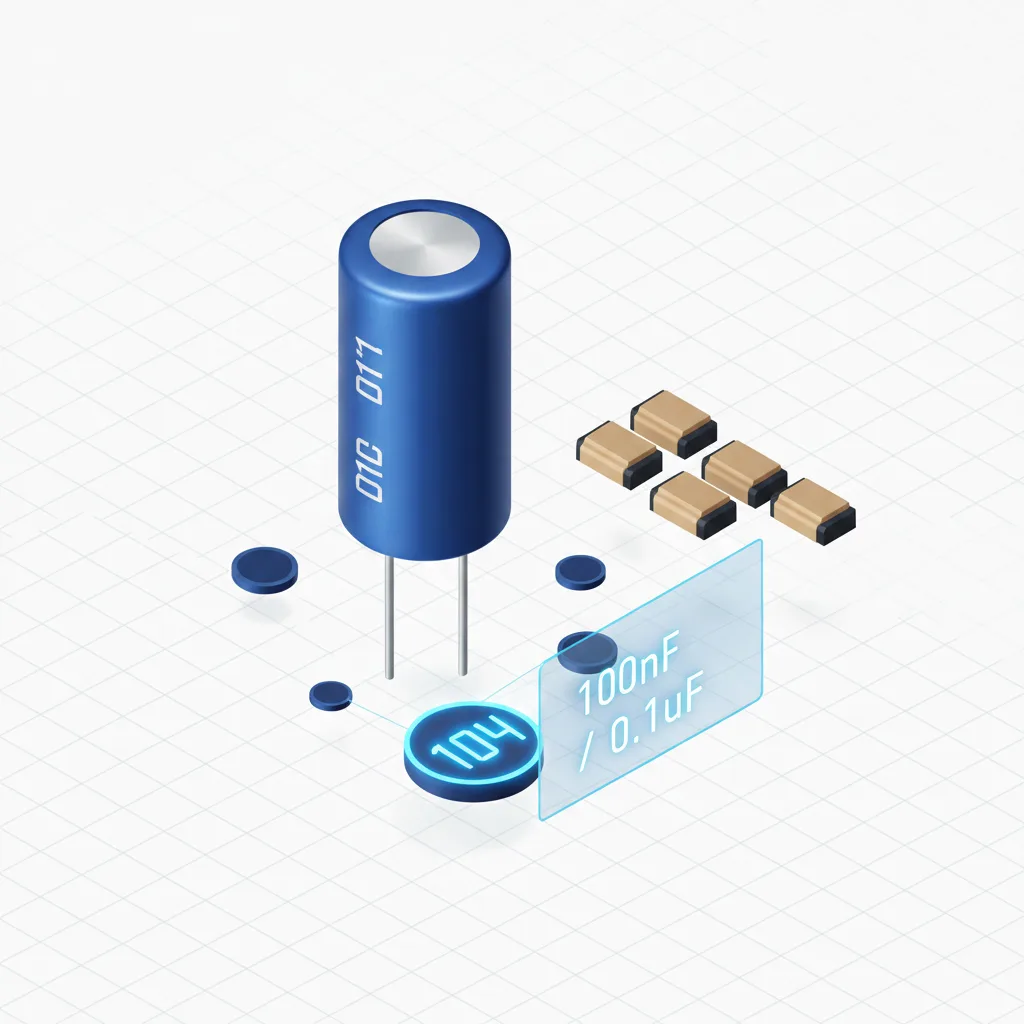

- Beispiel (104): Die „10“ geben die signifikanten Stellen an. Die „4“ bedeutet, vier Nullen hinzuzufügen. Also 100.000 pF.
- „R“ für Dezimal: Ein „R“ kennzeichnet ein Dezimalkomma. Beispielsweise bedeutet „2R2“ 2,2 pF.
Einheitenumrechnungen
| Einheit | Symbol | Äquivalent in Pikofarad (pF) |
|---|---|---|
| Picofarad | pF | 1 pF |
| Nanofarad | nF | 1.000 pF |
| Mikrofarad | µF | 1.000.000 pF |
| Pferd | F | 1.000.000.000.000 pF |
Häufig gestellte Fragen
Was ist ein Kondensator?
▼Ein Kondensator ist ein passives elektronisches Bauelement, das elektrische Energie in einem elektrischen Feld speichert. Er besteht aus zwei leitenden Platten, die durch ein dielektrisches (isolierendes) Material getrennt sind.
Wie lauten die Formeln für Reihen- und Parallelschaltungen von Kondensatoren?
▼Parallel: C eq = C 1 + C 2 + ... + C n
Reihe: 1/C <sub>eq</sub> = 1/C <sub>1</sub> + 1/C <sub>2</sub> + ... + 1/C <sub>n</sub>
Was bedeutet der Buchstabe auf einem Kondensator?
▼Der Buchstabe steht oft für die Toleranz des Kondensators, also die prozentuale Abweichung vom Nennwert. Gängige Kennzeichnungen sind: J (±5 %), K (±10 %) und M (±20 %).
