Cómo leer el diagrama de conexión: ¿Es esta una guía práctica para trabajar con diagramas?
El esquema de conexión a casa parece sólido: las líneas que pasan por la página, símbolos en lugar de partes físicas, punteros y binarios eléctricos en todas partes, que desaparecen y reaparecen. Un consejo útil es dejar de leer patrones como tableros de dibujo. El gráfico no está en el mapa. Es el acto de un circuito lógico que muestra cómo se mueven el voltaje, la corriente y el movimiento de la señal a lo largo del circuito.
Después de leer la imagen, la imagen se vuelve mucho menos aterradora. Puede controlar las líneas de alimentación, identificar bloques de funciones, controlar los valores de los componentes y conectarse. depurar en una placa rota, echa un vistazo al diseño antes del diseño o Servicios Diseño de PCBuna
Comience con el cartucho y el contexto de la página
Antes de seguir el cable, mira el cartucho. Generalmente existe el nombre del proyecto, el número Dimage, la revisión, el número de página y, a veces, el ingeniero o la fecha. Los detalles son administrativos, pero evitas errores reales. Si utiliza el equipo de reparación, la prueba diferencial puede reemplazar el contacto del tapón o el circuito de protección. Si compara la tabla con un dibujo, la vista incorrecta de todo el esquema puede indicar una buena matriz.
Varios esquemas de páginas a menudo dividen el diseño en páginas como el consumo de energía DSOFT, microcontroladores, front-end analógico, comunicación, controladores de motor o enchufes. No creas que la primera página es toda la serie. El letrero puede dejar la página en un día limpio y pasar a otro lado. Si un dibujo tiene varias páginas, crea un índice mental rápido del bloque maestro antes de leer los detalles.
Primero, descubra los símbolos más comunes
No tienes que recordar cada personaje para leer un gráfico útil. Comience con la sección general:
Las resistencias son generalmente zigzag o símbolos rectangulares y letra r Aguja
Los condensadores son dos placas paralelas y hacer Aguja
El diodo muestra la dirección y atracción de la corriente unidireccional. Re Aguja
A menudo se utilizan transistores legalmientras que el MOSFET agrega un alfiler de puerta, drenaje y fuente.
Usa un chip Ellos sobra dentroY los pines pueden extender SAUF varios símbolos.
Usar conexiones Americano,,, Estado, o Día, según el contrato de construcción.
El área, la base de la estructura y el piso pueden usar diferentes símbolos y no deben tratarse por igual sin control de diseño.
Si el esquema cambia desde el icono TodoHardware, el puntero de referencia se convierte en su mejor amigo. CTUN llamamos a un gráfico p47, puede buscar o montar imágenes de circuitos impresos. p47. Guía de la Dientidad de Tudo SCHEMA Componentes de la tarjeta Esto puede ayudar a conectar los caracteres esquemáticos con la forma que ves en el tablero.
Leer Lenergy frente al letrero
Una forma confiable de acercarse a casi todos los modelos es familiarizarse con el rendimiento. Buscar fuentes de entrada: batería, conexión CC, fuente de alimentación, bloque de terminales, puerto USB o fuente de alimentación. Luego siga los pasos para proteger y transformar. Puede ver fusibles, supresores de CA, protección de polaridad, rectificadores, reguladores, convertidores de CC, bisagras de ferrita o condensadores de aislamiento local.
Los alimentos LE generalmente contienen tal nombre para ganar,,, etc,,, +12V,,, +5 & nbsp; V,,, 3x3,,, muy,,, Frente, o Cuadrícula. El nombre correcto es importante. La tarjeta puede tener una guía digital de 3.3V y una 3.3x en el manual analógico. Si pierde esta diferencia, la solución de problemas puede funcionar en la página.
Después de instalar el archivo binario, haga una pregunta práctica:
¿Qué voltaje penetra en el mapa?
¿Qué es la protección CE del primer controlador?
¿Qué controlador rastrea cada pista?
¿Qué carga es adecuada para cualquier guía?
este contacto contiene o buena señal en términos de rendimiento?
¿Las pistas analógicas y digitales están separadas por filtros o perlas de ferrita?
Esta primera transición generalmente muestra por qué no comienzan los tableros. La activación de las señales DLOST, los condensadores de cortocircuito, los fusibles abiertos o los mensajes falsos se pueden encontrar más rápido cuando lee una matriz como una matriz en lugar de todo el flujo de flujo.
No solo una cadena, siga el nombre de la red
En circuitos pequeños, el cable se puede sacar directamente del componente. Esto se vuelve ilegible en un esquema más grande, por lo que los diseñadores usan etiquetas limpias. jliebesbake i2c_scl,,, PWM_Equipo,,, RESET_N, o adc_in1 Esto significa que cada punto está conectado eléctricamente a la misma etiqueta, incluso SER no actúa una línea entre ellos.
Los principiantes de Chier a menudo caen en la trampa. Siguieron la línea al final pensaron que la señal también había terminado. De hecho, la señal se puede continuar a través de un enlace de página, un puerto jerárquico o una baliza de red pública.
Echa un vistazo al modelo D sobre cómo terminar _n o El tablero de señales generalmente significa lógica activa y débil. Hierba y xxx LATAG corresponde al dispositivo de modo que el transmisor IC debe estar conectado a otro receptor. Los pares diferenciales pueden verse así: USB_D+ y usb_d-,,, ser capaz y ser capaz, o Clk_p y CLK_N. Al verificar la ruta, estas señales asociadas deben considerarse juntas y PCB Conceptos básicos de la monitorizaciónuna
hacer que el gráfico sea funcional
Trate de entender cada componente lentamente uno tras otro. En su lugar, divida el esquema en bloques e ingrese cada bloque para que funcione. Las tarjetas embebidas típicas pueden incluir:
Protección de entrada y ajuste de rendimiento
microcontrolador o procesador
Restablecer reloj y cadena
Depurador / Colector
Sensor analógico o de aire acondicionado
Interfaces de comunicación como UART, SPI, I2C, CAN, USB o Ethernet
Relé, motor, LED, calentador o salida magnética
Puntos de prueba e instalaciones de producción
Después de estudiar el bloque, el diagrama se lee como un sistema. El microcontrolador no está disponible de forma aislada; Lea los sensores, ejecute OSID, conéctese a dispositivos externos y se base en la fuente de alimentación de señal D y ciclos estables. Si el bloque falla, puede usar el esquema para preguntar qué necesita el siguiente bloque.
Interpretación de los valores de los componentes y objetivos de diseño
El valor no es un adorno. La resistencia de 10 km puede estar donde estás, dependiendo del empuje, empuje, pierna dividida, resistencia al sesgo o limitador de corriente. Puede liberar el condensador de 100 nF junto a la salida de potencia IC. Un electrolito grande cerca del tapón puede absorber la carga de tiempo. Las resistencias en serie en los contactos de microcontroladores pueden reducir la corriente, limitar aguas abajo o proteger contra eventos ESD.
Busque modelos duplicados. Cada ICDI 100 NFSE es un condensador muy En el suelo, un dispositivo local. Si cada canal de conexión externa tiene una pequeña resistencia, un diodo de TV o un modo de asfixia general, Cist protege la interfaz cuando el puerto MOSFET tiene potencia y empuje hacia abajo, el diseñador controla el comportamiento de conmutación y el estado de inicio.
Chierbei, la lectura de los diagramas se convierte en una evaluación técnica. No solo te preguntas, «¿Qué es eso con qué?», sino también la pregunta: «¿Por qué el desarrollador L. lo ha conectado así?» Este hábito es particularmente útil Asamblea placa de circuitoDebido a que los valores perdidos, la polaridad ambigua y los elementos oscuros pueden provocar retrasos en la producción.
Use su pasaporte al lado del programa
Cuando la ICO se convierta en la mitad del gráfico, abra la hoja de datos. El circuito puede mostrar el enlace en sí, pero explicar las reglas de la hoja de datos: rango de potencia, función de husillo, husillo de arranque, requisitos del generador, división recomendada, límites térmicos, registros de tiempo y comportamiento del tiempo.
Compare los diagramas con los diagramas de la aplicación típica. No está obligado a copiar ciegamente la información de la hoja D, pero debe haber una razón para la diferencia. Tabla de datos, pull-ups en el contacto de restauración, si el circuito NIST no está integrado en la prueba esquemática de circuitos integrados, si el regulador de conmutación tiene un componente de compensación, compruebe si el valor no es un valor arbitrario copiado de DA Project.
Para los trabajos de reparación en la hoja de datos, también tiene sentido elegir un punto de medición. Si el controlador solo necesita 3.3V y Altura, mide LSAIDA y activa el bolígrafo. Si el microcontrolador solo se inicia después de reiniciar n no se habilitará y el reloj no se iniciará, ICpin antes de cambiar el comando.
pcBySchemeConectar un

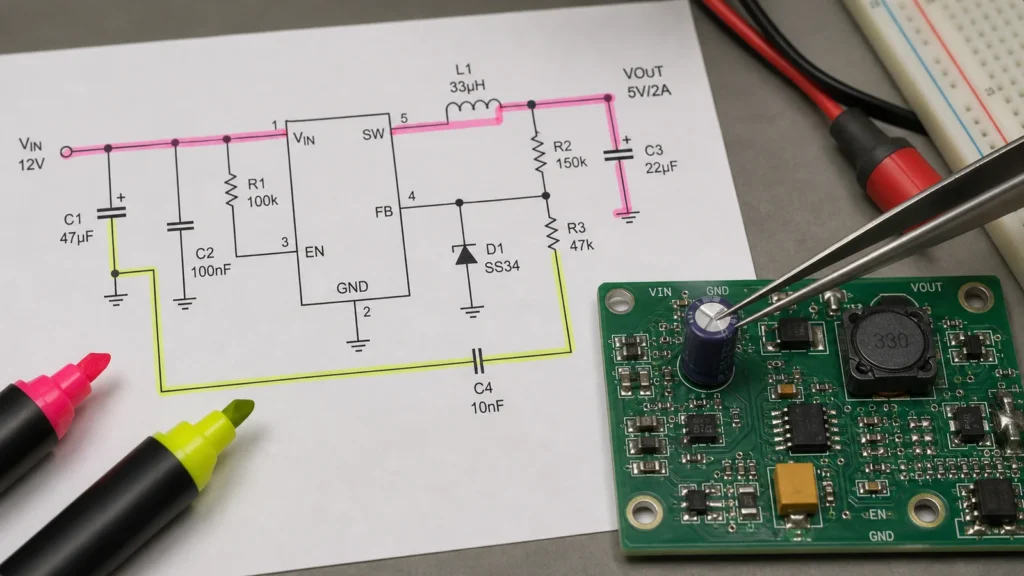

Mientras que el circuito sobre el propósito de la corriente, la placa muestra la aplicación física. Ambos tipos son necesarios para resolver el problema o diseñar el mapa. Comience con componentes llamados conectores, controladores o microcontroladores. Combine el puntero de referencia entre el esquema y el portapapeles. Luego siga el siguiente identificador y los componentes de la función de red.
Algunas redes son fáciles de encontrar con el modo de continuidad del multímetro. La conexión a tierra, las guías de la fuente de alimentación, las líneas de fusibles, los contactos de los enchufes y las pistas grandes suelen ser fáciles. Los contactos IC están inclinados suavemente, están integrados en las carreteras y las capas internas requieren más mantenimiento si no es una imagen original y profesional PCB Copia de seguridad técnica Es posible que deba volver a crear el gráfico físico del portapapeles.
No piense que la proximidad del pedido está cerca de la carta. El condensador de ICUCUn extraído de la placa de circuito también puede ser físicamente con el mismo. Los conectores dibujados en la primera página pueden apuntar al circuito en el quinto lado. El diagrama muestra la relación; Muestra los límites de ubicación, posicionamiento y enrutamiento.
Compruebe cuidadosamente la polaridad y la dirección
Debido a la polaridad, se producen muchos errores de circuito y errores de corrección. Los condensadores electrolíticos, diodos, LED, puentes rectificadores, diodos MOSFET, optoacopladores y conectores tienen dirección o dirección. El símbolo puede ser eléctricamente limpio, pero fácilmente interpretado físicamente.
Presta atención a estos detalles:
El cátodo del diodo generalmente está marcado por la línea en el símbolo y la línea en esa parte.
El condensador electrolítico tiene una señal de polaridad y puede denotar un lado del diagrama positivo.
La alineación y el drenaje del MOSFET son particularmente importantes debido al diodo corporal.
El pin 1 debe coincidir con la dirección del cable o recipiente correspondiente.
Si la señal se reconoce eléctricamente, «Active-Low» puede aparecer «OFF».
En caso de duda, compare el circuito, la serigrafía, la hoja de datos de componentes y el voltaje efectivo medido. Una hipótesis de polaridad puede dañar la tarjeta de reserva o el error real.
Secuencia de lectura práctica
Utilice esta secuencia duplicada para el nuevo esquema:
1. Compruebe el cartucho, la vista y la lista de páginas. 2. Determine la fuerza de la entrada y todos los rieles obtienen. 3. Localice el control principal o el centro funcional del proyecto. 4. Agrupe el circuito como potencia de bloque, control, entrada, salida, comunicación y protección. 5. Siga la red crítica basada en toda la página. 6. Lea los valores de los componentes en contexto, no solo. 7. Para esquemas recomendados, use contactos IC y Data Passport. 8. Tarjeta de pantalla de referencia alta DPCB 9. Polaridad, contacto de enchufe y punto de control antes de abrir o reemplazar piezas de repuesto de prueba.
El objetivo no es recordar todo el diagrama. El objetivo es crear un modelo de uso para el comportamiento de un esquema, luego usar esta plantilla para diseñar, aprender, comparar o reparar mapas con menos conjeturas.
Último pensamiento
Leer circuitos eléctricos es una habilidad práctica, no un solo curso teórico. Cuantos más circuitos controle, más rápido reconocerá el árbol de energía, el esquema de recuperación, los buses de comunicación, los filtros analógicos, los pasos y la protección de la red. Comience con un bloque grande, controle cuidadosamente el nombre de la red y mantenga las hojas de datos cerradas. Si el esquema como una historia esquemática en lugar de una hoja de símbolos, la depuración y los PCB funcionales se vuelven mucho más controlados.
¿Qué es lo primero que se define en un gráfico?
Comience con pistas eléctricas, símbolos de puesta a tierra, puertos y bloques de funciones clave. Esto le dará un enlace antes de ver el carácter de una pieza más pequeña.
¿Cómo combinar el circuito con la placa de circuito dereruft?
Use punteros de componentes como R, C, U, D y J, y luego compare la serigrafía, el envasado de moldes en D y las rutas cercanas. La placa o la placa de la bomba lo hace más rápido.
¿Por qué es importante la referencia al terreno al leer el gráfico?
La mayoría de las mediciones de voltaje y trayectoria de la señal solo son significativas en comparación con los nodos de referencia. Si elige la ruta o la ruta incorrecta, las lecturas se pueden mostrar cuando se produce un error de circuito.
