Identificar el dispositivo y la configuración del instrumento
El STM32F429VGT6 es un microcontrolador Arm Cortex-M4 con unidad de coma flotante, una frecuencia máxima de CPU de 180 MHz y 1 MB de Flash integrada, en un encapsulado LQFP100. ST especifica 256 KB de SRAM, incluidos 64 KB de memoria estrechamente acoplada al núcleo (CCM). Estos bancos de memoria tienen distintas características de acceso; la CCM no es un búfer de uso general para DMA.
Confirme la referencia completa marcada en el dispositivo, la revisión de la placa, el tipo de sensor, la versión del firmware y las memorias externas antes de planificar el mantenimiento. La hoja de datos STM32F427xx/STM32F429xx de ST proporciona las definiciones del dispositivo y del encapsulado. Las capacidades de un microcontrolador no determinan la arquitectura ni las prestaciones de medición de un instrumento construido en torno a él.

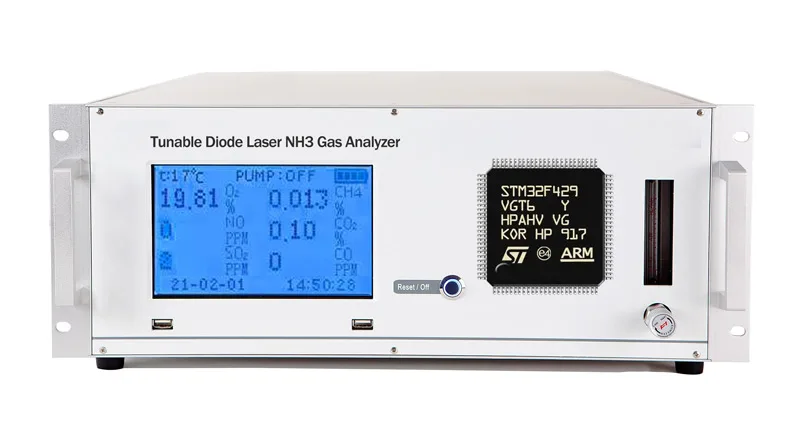

Imagen principal: ilustración del equipo y del MCU como referencia visual.
Documentar las conexiones de depuración compatibles y de la placa
Las señales SWD son PA13/SWDIO y PA14/SWCLK. En el encapsulado LQFP100, corresponden a los pines 72 y 76; NRST es el pin 14. Confirme la orientación del encapsulado y trace las redes reales de la placa antes de conectar una sonda compatible. Incluya en el registro de conexiones la referencia de alimentación del dispositivo de destino, la masa, la configuración de reinicio y cualquier componente compartido con las líneas de depuración.
La presencia de un conector de depuración cableado no demuestra que la memoria protegida sea legible. Registre la identidad del dispositivo y el estado de acceso que indican las herramientas del fabricante; después, consulte la documentación aplicable antes de cualquier operación de borrado, programación o modificación de bytes de opción. Distinga entre un problema de conexión, un problema de arranque y una restricción de protección de lectura, en lugar de atribuir los tres a un fallo de un chip cifrado.

Distinguir la protección de lectura del cifrado
Los niveles de protección de lectura del STM32F429 controlan el acceso a la memoria y a las funciones de depuración. No cifran automáticamente la aplicación ni imposibilitan la ejecución normal del código de usuario. Diagnostique el fallo indicado por el instrumento por separado del estado de protección del MCU.
El manual de referencia RM0090 de ST describe los niveles de protección y sus consecuencias. Volver del nivel 1 al nivel 0 provoca un borrado masivo de la Flash principal y de la SRAM de respaldo. El nivel 2 es irreversible: no puede reducirse mediante la interfaz de programación admitida. Una operación de borrado o de reducción del nivel de protección es incompatible con la conservación de una imagen existente de la Flash.
El STM32F429 no dispone del procesador criptográfico dedicado presente en la variante STM32F439. Una aplicación puede implementar cifrado por software o utilizar un componente externo. Determine si es así mediante evidencias específicas de la aplicación; ni una lectura fallida ni una palabra fija encontrada en SRAM identifican una clave AES ni demuestran la existencia de un esquema de cifrado.
Inventariar el firmware y los datos de calibración y configuración
En la organización predeterminada de un solo banco, el 1 MB de Flash integrada del dispositivo VGT6 abarca de 0x08000000–0x080FFFFF. Compruebe la organización de bancos configurada y su mapa de direcciones documentado antes de interpretar una imagen de memoria. Registre el origen de los archivos, los intervalos de direcciones y las longitudes de cualquier firmware o copia de seguridad aprobados. Un binario sin formato necesita una dirección de carga. No dé por hecho que una imagen de programa contiene todos los elementos necesarios para restaurar un instrumento.
Los coeficientes de calibración, las constantes específicas del sensor, las tablas de compensación, las selecciones de gases, los umbrales de alarma y el historial de servicio pueden almacenarse en la Flash interna, en memoria externa o en un paquete de configuración independiente. Identifique sus ubicaciones y versiones reales mediante registros de diseño o análisis reproducibles. Conserve la asociación entre la identidad de la unidad, la del sensor, el firmware y los datos de calibración; un archivo copiado de otra unidad no demuestra que la calibración sea válida para esta.
Establecer una base de evaluación no destructiva
Trabaje únicamente en equipos de su propiedad o cuyo mantenimiento esté expresamente autorizado a realizar. Utilice un entorno de servicio aislado conforme al procedimiento del fabricante del instrumento, con el analizador retirado de cualquier proceso en funcionamiento o función de protección. Registre las condiciones de alimentación, el comportamiento de arranque, las indicaciones de fallo, el tráfico de comunicaciones y el estado de acceso documentado antes de efectuar cambios.
Si deben conservarse los contenidos originales, deténgase ante cualquier solicitud de borrado, desprotección o modificación de bytes de opción. Solicite al propietario o al fabricante paquetes de actualización aprobados, código fuente, binarios de producción y copias de seguridad de calibración. Conserve las capturas originales y los hashes de los archivos. La coincidencia de hashes demuestra la coherencia de las copias; por sí sola no acredita la autenticidad del firmware, una recuperación completa ni un comportamiento de medición correcto.
Validar el instrumento completo tras el mantenimiento aprobado
El acceso al firmware y la aceptación del instrumento son cuestiones distintas. Un plan de mantenimiento aprobado debe especificar las versiones aplicables del firmware y de la configuración, los requisitos de calibración y los criterios de aceptación antes de realizar un cambio. Los cambios que afecten a funciones de medición o protección requieren la revisión del especialista responsable del instrumento.
Utilice las comprobaciones de referencia y los procedimientos prescritos por el fabricante para evaluar el comportamiento del cero y del alcance de medida, la respuesta, la notificación de fallos, el registro de datos, las alarmas y los estados de seguridad ante fallos, según corresponda. Registre las condiciones de referencia, los equipos, los resultados y la decisión de aceptación. No anule los enclavamientos ni suprima las alarmas para obtener un resultado favorable. Este artículo no sustituye las instrucciones de servicio específicas del modelo ni acredita que un instrumento reparado sea apto para funciones de protección o para uso médico.
Exponer las evidencias y las limitaciones pendientes
Un informe de evaluación útil distingue entre las especificaciones del fabricante, el comportamiento observado en la placa y las conclusiones inferidas del análisis. Incluya las versiones de las herramientas, el cableado, el estado de protección, los archivos originales y las pruebas que respaldan cada conclusión. Enumere las lagunas pendientes, como registros de calibración no disponibles, formatos desconocidos de memoria externa o condiciones de funcionamiento no ensayadas.
Esta guía presenta un marco de mantenimiento basado en la documentación. No informa de ninguna campaña de descifrado completada, porcentaje de recuperación, plazo de ejecución ni resultado económico para clientes. Cualquier resultado de un proyecto futuro requiere sus propios registros y evidencias de validación. Cuando no se disponga del firmware original protegido, describa las opciones de mantenimiento admitidas y sus limitaciones en lugar de prometer la extracción o la recuperación completa del instrumento.
