Qu'est-ce que le pilote FT232R USB UART ?
Le pilote FT232R USB UART est un logiciel utilisé pour communiquer et transférer des données entre un ordinateur et des périphériques USB qui utilisent la technologie UART (Universal Asynchronous Receiver/Transmitter). Il s’agit d’une interface USB vers UART conçue et fabriquée par Future Technology Devices International (FTDI).
Le pilote permet à l’ordinateur de reconnaître le périphérique USB et de communiquer avec lui, ce qui permet aux utilisateurs de transférer des données, de mettre à jour le micrologiciel et d’effectuer d’autres tâches. Le pilote FT232R USB UART est souvent utilisé dans la programmation de microcontrôleurs, les projets Arduino et d’autres applications électroniques. Il est compatible avec les systèmes d’exploitation Windows, Linux et Mac. Le pilote peut être téléchargé sur le site web de FTDI ou trouvé dans les progiciels qui l’utilisent.

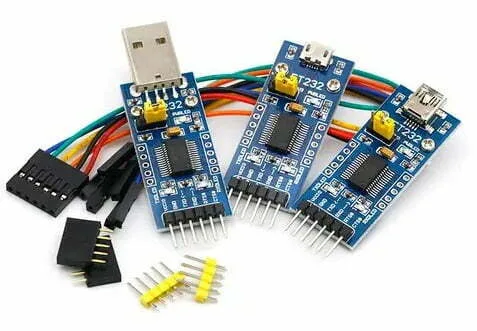

Circuit intégré USB UART FT232R
Le circuit intégré FT232R USB UART est une puce de conversion USB-série qui permet à un ordinateur de communiquer avec des appareils utilisant des protocoles de communication série.
Caractéristiques du FT232R
- Interface compatible USB 2.0 pleine vitesse pour une connexion facile aux périphériques hôtes.
- Résistance de terminaison USB intégrée, qui simplifie la conception des périphériques USB.
- Prise en charge de plusieurs modes de fonctionnement, notamment asynchrone, synchrone et Bit-Bang.
- Prise en charge d'une gamme de contrôles de flux, DTR/DSR, RI, RTS/CTS et XON/XOFF.
- Prise en charge de divers formats de données, notamment les données 7/8 bits, 1/2 bits d'arrêt et parité.
- Compatible avec une large gamme de systèmes d'exploitation, notamment Windows, Mac OS et Linux.
- Générateur d'horloge intégré qui lui permet de fonctionner à des vitesses allant jusqu'à 3 Mbauds.
- Facile à utiliser, il ne nécessite qu'un seul port USB pour l'alimentation et le transfert de données.
- Prend en charge les modes de suspension/reprise USB pour une faible consommation d'énergie.
Paramètres FT232R
| Attributs | Valeur |
|---|---|
| Tension d'alimentation unique | 3,3 V à 5,25 V |
| Sortie de commande CMOS | 5 V, 3,3 V, 2,8 V, 1,8 V |
| Interface USB | 2.0 pleine vitesse (Full-Speed) |
| Débits en bauds | 300 bps à 3 Mbps |
| Tampon d'émission | 128 octets |
| Tampon de réception | 256 octets |
| Fréquence d'horloge | 48 MHz, 24 MHz, 12 MHz et 6 MHz |
| Protocole série | RS232, RS422 et RS485 |
| Température de fonctionnement | -40 °C à 85 °C |
| Options de boîtier | SSOP 28 broches et QFN-32 |
Application
- Cartes Arduino et autres plateformes de développement pour microcontrôleurs.
- Convertisseurs et adaptateurs USB-RS232.
- Câbles de console série pour équipements réseau.
- Instruments et appareils de mesure basés sur USB.
- Capteurs et systèmes d'acquisition de données USB.
- Modules de communication USB.
- Interfaces de programmation USB.
Téléchargement et installation du driver FT232R USB UART
Le driver FT232R USB UART permet à Windows, Linux ou macOS de reconnaître une interface USB-série FT232R comme port COM virtuel ou périphérique D2XX.
Driver VCP vs D2XX
VCP crée un port COM pour terminaux, outils de programmation MCU et moniteurs série. D2XX donne un accès direct au composant pour applications spécifiques.
Dépannage
Si le port COM n’apparaît pas, vérifiez câble USB, alimentation, Gestionnaire de périphériques, signature du driver et authenticité de la puce FTDI.
Dépannage du pilote USB UART FT232R
| Symptôme | Cause possible | Solution à essayer |
|---|---|---|
| Aucun port COM n'apparaît | Pilote manquant ou câble USB défectueux | Installer le pilote VCP et tester un autre câble |
| Erreur Code 10 | Conflit de pilotes ou appareil non pris en charge | Supprimer le périphérique et réinstaller un pilote compatible |
| Données série illisibles | Débit en bauds incorrect ouincompatibilité de niveau de tension | Ajuster les paramètres UART et vérifier les niveaux 3,3 V / 5 V |
| L'appareil se déconnecte | Instabilité de l'alimentation ou mauvais contact du connecteur | Vérifier le port USB, le câble et les soudures du module |
