La tecnología System in a Package (SiP) ha revolucionado la forma en que los componentes electrónicos se empaquetan e integran en los dispositivos. La tecnología SiP permite integrar más componentes en un paquete mucho más pequeño, lo que facilita el diseño y la fabricación de dispositivos electrónicos más pequeños y eficientes. En esta entrada del blog, hablaré sobre qué es la tecnología System in a Package, las ventajas de la tecnología SiP, la historia de la tecnología SiP, la descripción general de la tecnología SiP de Octavo Systems, las ventajas de la tecnología SiP de Octavo Systems, las aplicaciones de la tecnología SiP de Octavo Systems, las tendencias en la tecnología SiP, los principales actores del mercado de la tecnología SiP y el futuro de la tecnología SiP.
¿Qué es la tecnología System in a Package (SiP)?
La tecnología System in a Package (SiP) es un tipo de tecnología de encapsulado que integra múltiples componentes en un solo encapsulado. Este tipo de tecnología también se conoce como sistema en paquete (SOP) o sistema en un paquete (SOAP). La tecnología SiP es una evolución de la tecnología de encapsulado tradicional, que normalmente consiste en un único circuito integrado (IC) en un único paquete. La tecnología SiP permite integrar múltiples componentes en un único paquete, lo que reduce el tamaño y aumenta la eficiencia.
La tecnología SiP ofrece varias ventajas con respecto a la tecnología de encapsulado tradicional. Reduce el tamaño físico del encapsulado, lo que permite integrar más componentes en un encapsulado más pequeño. También reduce la complejidad del proceso de diseño y fabricación, ya que se necesitan menos piezas para lograr el rendimiento deseado. Además, la tecnología SiP mejora la integridad de la señal, ya que el encapsulado está más integrado. Esto aumenta la velocidad y la precisión de la comunicación entre los componentes, lo que permite un rendimiento más rápido y transferencias de datos más eficientes.
Ventajas de la tecnología SiP
La tecnología SiP ofrece una serie de ventajas con respecto a la tecnología de encapsulado tradicional. A continuación se detallan:
| Ventaja | Descripción |
|---|---|
| Alto rendimiento eléctrico | La integración de varios dispositivos en sistemas SiP reduce las uniones de soldadura y mejora el rendimiento eléctrico. |
| Bajo consumo de energía | SiP ofrece bajo consumo de energía e interconexiones del sistema de bajo ruido. |
| Bajo costo del sistema | Un bajo consumo de energía y un diseño de bajo ruido pueden reducir los costos en comparación con SoC. |
| Buena estabilidad | Su buena resistencia a los golpes y la corrosión, junto con su alta fiabilidad, permite su uso en entornos electromagnéticos complejos. |
| Menor tiempo de lanzamiento | Un diseño sencillo y una menor complejidad acortan el tiempo de implementación en comparación con SoC. |
| Buena compatibilidad | Los chips de distintos materiales y procesos pueden combinarse en un sistema con componentes pasivos integrados. |
| Amplia variedad de aplicaciones | Admite sistemas digitales y no digitales, incluidas las comunicaciones ópticas y los sensores. |
| Tamaño reducido | Los encapsulados SiP son cada vez más delgados; las tecnologías avanzadas permiten apilar cinco chips en un espesor de 1,0 mm. |
| Alta densidad de integración | Varios chips en un encapsulado reducen el área de los circuitos periféricos y permiten sustratos miniaturizados de alta densidad. |
Historia de la tecnología SiP
La tecnología SiP existe desde principios de la década de 2000, cuando se utilizó por primera vez en el desarrollo de redes celulares 3G y 4G. En aquel momento, la tecnología SiP se consideraba una forma de reducir el tamaño físico de los paquetes utilizados para integrar componentes en los dispositivos. Esto permitía integrar más componentes en un paquete mucho más pequeño, lo que aumentaba el rendimiento y la eficiencia de los dispositivos.
Desde entonces, la tecnología SiP ha experimentado una serie de avances. Más recientemente, la tecnología SiP se ha utilizado en el desarrollo de redes 5G, donde se ha empleado para reducir el tamaño de los paquetes y mejorar la velocidad y la precisión de la comunicación entre los componentes. Además, la tecnología SiP se ha utilizado en el desarrollo de componentes para la industria automovilística y aeroespacial, donde se ha empleado para reducir el tamaño y la complejidad de los paquetes.
Empaquetado SiP

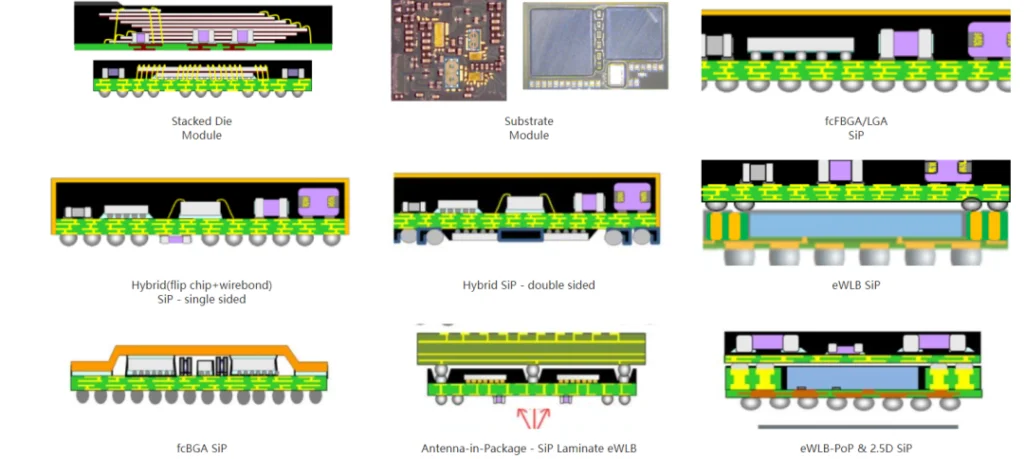

Las formas de encapsulado dominantes de SiP incluyen el encapsulado de módulos multichip planos 2D (MCM), con formas tales como módulos de chips apilados, módulos de sustrato, SiP FcFBGA/LGA, SiP híbrido (flip chip+wirebond) de una sola cara, SiP híbrido de doble cara, SiP eWLB, SiP fcBGA, etc. En el encapsulado 2.5D, existen formas como el SiP laminado eWLB con antena integrada, el eWLB-PoP y el SiP 2.5D. En las estructuras 3D, los chips se apilan directamente y se pueden ensamblar mediante unión de plomo, chips invertidos o una combinación de ambos, o mediante tecnología de interconexión a través de silicio.
Los componentes que conforman la tecnología SiP incluyen soportes de encapsulado y procesos de montaje. Los primeros incluyen sustratos, LTCC y submontura de silicio (que también puede ser un IC). Los segundos incluyen procesos de encapsulado tradicionales (Wirebond y FlipChip) y equipos JI y SMT. Los componentes pasivos son una parte importante del SiP, algunos de los cuales pueden integrarse con el soporte (Embedded, MCM-D, etc.), mientras que otros (como los inductores y condensadores de alta precisión, alto Q y alto valor) se montan en el soporte mediante SMT. La forma de encapsulado dominante del SiP es BGA. Actualmente, no existe ninguna tecnología o material especial para el SiP en sí. Esto no significa que la tecnología SiP se domine por el simple hecho de poseer la tecnología de encapsulado avanzada tradicional. Debido a que el modelo industrial del SiP ya no es un único OEM, la división de módulos y el diseño de circuitos también son factores importantes. La división de módulos se refiere a la separación de una pieza de funcionalidad de un dispositivo electrónico, lo que resulta conveniente para la posterior integración del sistema y el encapsulado del SiP.
Aplicación de la tecnología SiP
La tecnología SiP se utiliza en una amplia variedad de aplicaciones, entre las que se incluyen la automoción, la industria aeroespacial y la electrónica de consumo. A continuación se ofrecen más detalles al respecto:
| Aplicación | Descripción |
|---|---|
| Electrónica del automóvil | La tecnología SiP se utiliza en la unidad de control del motor (ECU) de la electrónica del automóvil. La ECU consta de un microprocesador (CPU), memoria (ROM, RAM), interfaces de entrada/salida (E/S), un convertidor analógico-digital (A/D) y otros circuitos integrados de gran escala. El método SiP integra distintos chips para formar un sistema de control completo. |
| Electrónica médica | La tecnología SiP se utiliza en dispositivos médicos electrónicos implantables, como las cápsulas endoscópicas. Estas cápsulas constan de lentes ópticas, chips de procesamiento de imágenes, transmisores de radiofrecuencia, antenas y baterías. |
| Informática | En informática, SiP se utiliza principalmente para integrar procesadores y memoria. |
| Electrónica de consumo | Incluye chips de procesamiento de imágenes (ISP) y chips Bluetooth. |
| Sistemas Bluetooth | Los sistemas Bluetooth suelen constar de una sección de radio, control de enlace, soporte para la gestión del enlace e interfaz con el sistema anfitrión. SiP permite soluciones Bluetooth más pequeñas y facilita su comercialización, lo que favorece su adopción. |
| Electrónica militar | Los sistemas Bluetooth suelen constar de una sección de radio, control de enlace, soporte para la gestión del enlace e interfaz con el sistema anfitrión. SiP permite soluciones Bluetooth más pequeñas y facilita su comercialización, lo que favorece su adopción. |
| Teléfonos inteligentes | RFPA es la forma de SiP más utilizada en teléfonos inteligentes. |
Tecnología SiP de Octavo Systems
Octavo Systems, proveedor de tecnología SiP avanzada, ha desarrollado una serie de paquetes SiP para su uso en diversas aplicaciones. La tecnología SiP de Octavo Systems integra múltiples componentes en un solo paquete, lo que reduce el tamaño del paquete y aumenta la eficiencia de los componentes. Esta tecnología se utiliza en diversas aplicaciones, entre ellas la automoción, la aeronáutica y la electrónica de consumo.
La tecnología SiP de Octavo Systems ofrece una serie de ventajas con respecto a la tecnología de encapsulado tradicional. Reduce el tamaño del encapsulado, lo que permite integrar más componentes en un encapsulado más pequeño. También reduce la complejidad del proceso de diseño y fabricación, ya que se necesitan menos piezas para lograr el rendimiento deseado. Además, la tecnología SiP de Octavo Systems mejora la integridad de la señal, lo que permite un rendimiento más rápido y transferencias de datos más eficientes.
Ventajas de la tecnología SiP de Octavo Systems
La tecnología SiP de Octavo Systems ofrece una serie de ventajas con respecto a la tecnología de encapsulado tradicional. Reduce el tamaño físico del encapsulado, lo que permite integrar más componentes en un encapsulado más pequeño. También reduce la complejidad del proceso de diseño y fabricación, ya que se necesitan menos piezas para lograr el rendimiento deseado. Además, la tecnología SiP de Octavo Systems mejora la integridad de la señal, lo que permite un rendimiento más rápido y transferencias de datos más eficientes.
La tecnología SiP de Octavo Systems también reduce el consumo de energía, ya que se necesitan menos componentes para lograr el rendimiento deseado. Esto es especialmente beneficioso para los dispositivos que funcionan con baterías, ya que puede prolongar significativamente la vida útil de las mismas. Además, la tecnología SiP de Octavo Systems reduce los costes, ya que se necesitan menos componentes para lograr el rendimiento deseado.
Por último, la tecnología SiP de Octavo Systems es más fiable que la tecnología de encapsulado tradicional, ya que reduce el número de componentes necesarios para alcanzar el rendimiento deseado. Esto reduce las posibilidades de fallo debido a componentes defectuosos y aumenta la fiabilidad del dispositivo.
Decisiones de diseño para integrar un SiP avanzado
Un sistema en paquete funciona cuando los dados, los pasivos y las capas de interconexión se diseñan como un único conjunto eléctrico y térmico. Reducir el contorno no elimina los retornos de corriente, el ruido de alimentación, la disipación ni la necesidad de probar cada función. Una partición temprana permite controlar acoplamientos y rendimiento antes de fijar el sustrato y el proceso de montaje.
- Separar los dominios: ubique radiofrecuencia, lógica, potencia y sensores según sus necesidades de aislamiento, interfaces y densidad de rutas.
- Modelar los parásitos: incluya microbolas, hilos, capas de redistribución y pistas del paquete en los cálculos de señal y alimentación.
- Trazar el calor: evalúe estados de consumo simultáneos y compruebe temperaturas de unión a través del sustrato, la placa y la carcasa.
- Calificar el montaje: defina dados conocidos como buenos, control de humedad, alabeo, relleno inferior e inspección antes de producir en serie.
- Fijar el límite de reparación: distribuya las pruebas entre oblea, subconjunto y producto final, porque el retrabajo interno suele ser muy restringido.
Tendencias futuras de la tecnología SiP
Con la llegada de la era del IoT, el desarrollo y la investigación continuos están contribuyendo a acercar el SiP al SoC con menores costes, menores requisitos de volumen, menores inversiones iniciales y tendencias positivas en la simplificación de los sistemas. Además, el impulso para crear SoC de un solo chip cada vez más grandes está empezando a tocar los cuellos de botella de la validación del diseño y la fabricabilidad, ya que tener chips desnudos más grandes conlleva mayores posibilidades de fallo y más pérdidas de obleas de silicio.
Desde la perspectiva de la propiedad intelectual, el SiP es un excelente sustituto futuro del SoC, ya que puede integrar los últimos estándares y protocolos sin necesidad de fases de rediseño más largas y costosas. Además, el enfoque SiP permite una comunicación y una transmisión de energía más rápidas y eficientes desde el punto de vista energético, lo que es otro factor alentador a tener en cuenta al analizar las perspectivas a largo plazo de la adopción y aplicación del SiP.
