Güvenilirliği sağlamak ve maliyetli arızaları önlemek için boş baskı devre kartlarının (PCB) elektriksel testine yönelik endüstri standardını anlamak.
IPC-9252 Nedir?
PCB kalite güvencesi için temel bir endüstri standardı.
Amaç
Bileşen montajından önce çıplak (boş) PCB'lerdeki elektriksel kusurları tespit etmek için bir temel oluşturmak. Kart üzerindeki iletken hatların bütünlüğünü doğrular.
Kapsam
Standart; farklı kart karmaşıklığı ve güvenilirlik seviyeleri için test parametrelerini, koşullarını ve kabul/red kriterlerini belirleyerek süreklilik ve izolasyon testi gerekliliklerini kapsar.
Önem
IPC-9252'ye göre test yapmak kritik öneme sahiptir. Açık devre ve kısa devre gibi üretim kusurlarını erkenden yakalayarak, bileşenler monte edildikten sonra oluşabilecek pahalı yeniden işlemeleri (rework) veya saha arızalarını önler.
Temel Test Kavramları
IPC-9252 standardı iki temel test etrafında şekillenir.
Süreklilik Testi (Continuity)
Birbirine bağlanması tasarlanan elektriksel yolların (hatlar ve düzlemler) belirlenen sınırın altında bir dirence sahip, eksiksiz ve kesintisiz bir devre oluşturduğunu doğrular.
İzolasyon Testi (Isolation)
Birbirine bağlanmaması gereken devrelerin ve iletken özelliklerin, belirlenen sınırın üzerinde bir dirençle birbirinden düzgün şekilde yalıtıldığından emin olur.
IPC Performans Sınıfları
Standart, testlerin katılık derecesini nihai ürünün uygulama alanına göre tanımlar.
Sınıf 1: Genel Elektronik Ürünler
Ana gereksinimin tamamlanmış montajın işlevselliği olduğu tüketici elektroniğinin büyük kısmını içerir. Kozmetik kusurlar büyük bir endişe kaynağı değildir. Test standartları en esnek olan sınıftır.
Örnekler: Oyuncaklar, uzaktan kumandalar, bazı ev aletleri.
Test Yöntemlerinin Karşılaştırılması
IPC-9252 testi için temel olarak iki farklı yöntem kullanılır.

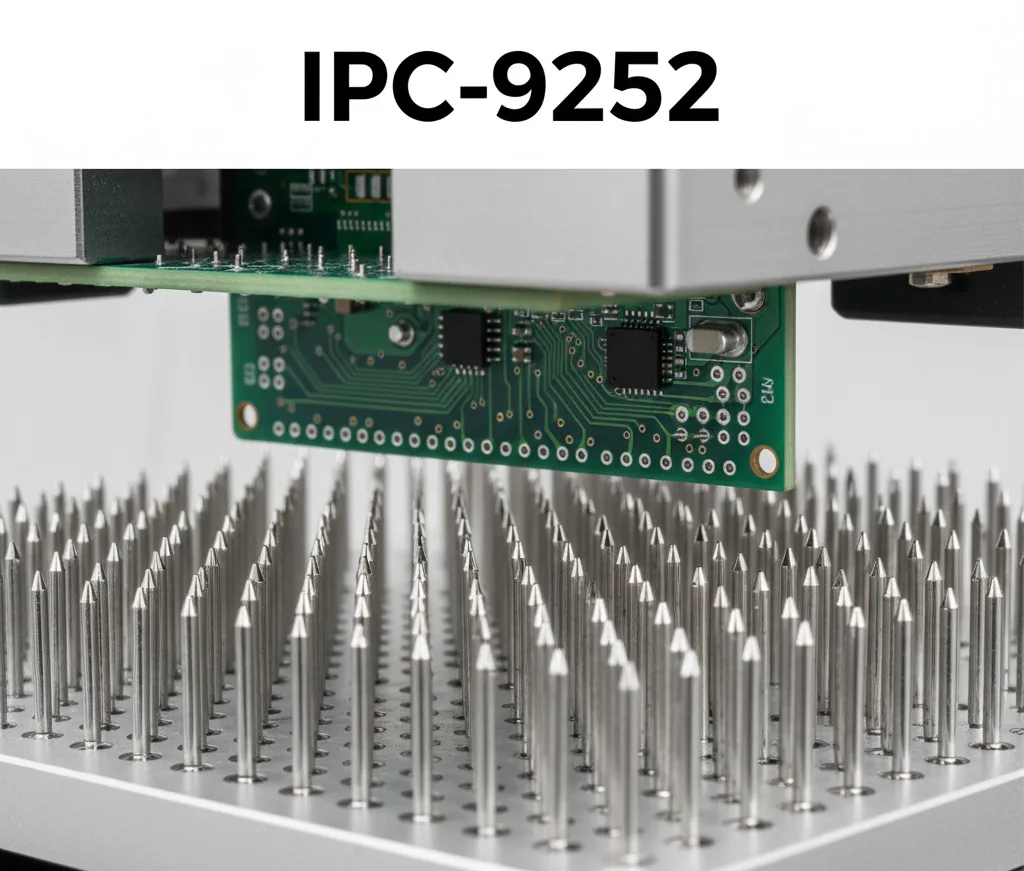

| Özellik | Uçan Prob Test Cihazı (Flying Probe) | Fikstürlü Test Cihazı (Bed of Nails) |
|---|---|---|
| Başlangıç Maliyeti | Düşük (Özel fikstür üretimi gerektirmez) | Yüksek (Tasarım başına özel fikstür/adaptör gerekir) |
| Kart Başına Maliyet | Daha Yüksek | Daha Düşük (Yüksek hacimli üretimde) |
| Test Hızı | Daha Yavaş (Problar sırayla hareket eder) | Çok Hızlı (Tüm noktalar aynı anda test edilir) |
| En Uygun Kullanım | Prototipleme, düşük hacimli ve değişken tasarımlar | Yüksek hacimli, tasarımı kesinleşmiş seri üretimler |
| Esneklik | Yüksek (Test programını değiştirmek kolaydır) | Düşük (Tasarım değişikliklerinde yeni fikstür gerekir) |
İnteraktif Kusur Kaşifi
IPC-9252 testleri tarafından tespit edilen yaygın PCB kusurları hakkında bilgi edinmek için yanıp sönen işaretçilere tıklayın.
Bir kusur seçin
Belirli bir üretim hatasının ayrıntılarını görmek için PCB şeması üzerindeki numaralandırılmış işaretçilerden birine tıklayın.
