Cos’è il connettore JTAG?
Il connettore JTAG è una piccola interfaccia che può fare una grande differenza durante lo sviluppo del firmware, i test di produzione e le schede. Ciò offre all’ingegnere l’accesso al debug e al test dei pin senza rimuovere il chip o cercare manualmente i cavi sottili. Su molte schede embedded, l’intestazione JTAG è una rete di sicurezza silenziosa che aiuta a ripristinare un microcontrollore bloccato, eseguire il flashing di un programma o controllare gli errori hardware.
JTAG sta per Common Test Action Group, ma negli studi di ingegneria quotidiana il termine di solito si riferisce a un’interfaccia di debug/test che utilizza segnali come TCK, TMS, TDI, TDO, Reset, riferimento di tensione e massa. Lo stile corretto del connettore varia in base alla famiglia del dispositivo e alla catena del veicolo, quindi il “connettore JTAG” è un’opzione di progettazione che dovrebbe corrispondere a meno parti universali e più chip e debugger target.
A cosa serve il connettore JTAG?
JTAG può supportare la scansione dei limiti, la programmazione, il debug e i test di produzione. Border Scan controlla la connessione tra i chip senza richiedere l’accesso fisico a ciascuna rete. Il debug consente punti di interruzione, controlli di registrazione, letture della memoria e passaggi del firmware. Può installare la programmazione, il bootloader o il firmware di produzione. In produzione, JTAG può aiutare a verificarlo Stampato Scheda di circuito Assemblaggio live prima del test completamente funzionante.
Non tutti i prodotti richiedono una cappa riempita in modo permanente. Alcune schede utilizzano test pad, etichette per impronte o intestazioni dei pin non riempite per risparmiare spazio e costi. La scelta giusta dipende dal fatto che esista un’interfaccia per lo sviluppo del laboratorio, la programmazione in fabbrica, i servizi sul campo o l’analisi dei guasti.

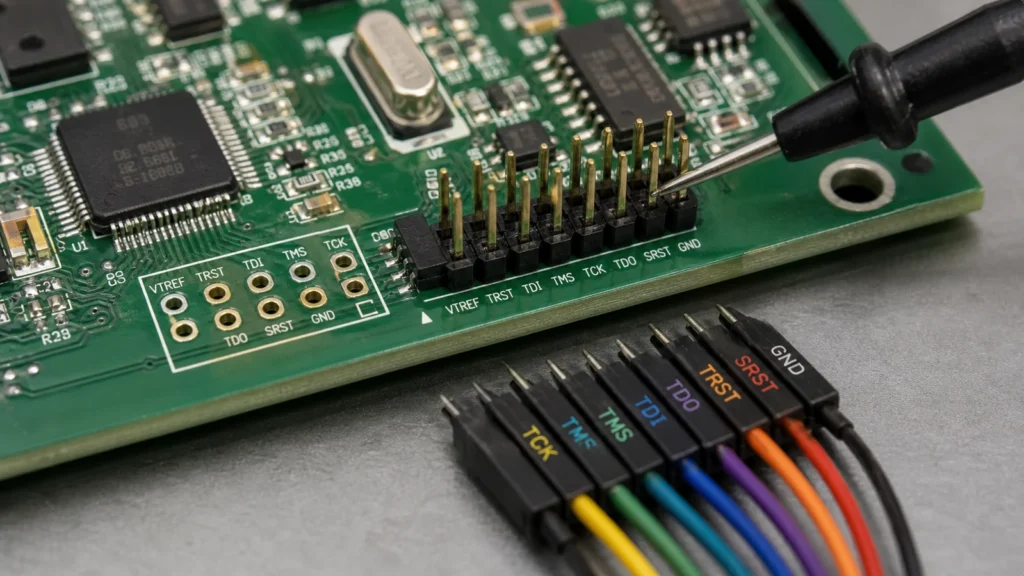

Segnale generale JTAG
Segnali JTAG di base TCK, TMS, TDI e TDOFermati. TCK è un’ora di prova. TMS controlla lo stato della macchina di prova. TDI porta i dati sul dispositivo di destinazione. Estrae i dati TDO. Molti modelli includono anche TRST o reset del sistema, pin di riferimento di tensione e alcuni pin di messa a terra.
Il riferimento di tensione è facilmente trascurabile. Il debugger di solito ha bisogno di conoscere la tensione di I/O target per poter spostare l’interfaccia in modo sicuro. Connettore VTrefSe lo rimuovo, lo strumento di debug potrebbe non collegarsi in modo affidabile o, peggio, il connettore potrebbe spingere la tensione errata verso il target.
pinout non è universale
Esistono layout di intestazione JTAG comuni, inclusi connettori in stile ARM a 10 pin e 20 pin, ma gli ingegneri non dovrebbero intraprendere la compatibilità con i pin. ARM Cortex Intestazioni di debug, intestazioni JTAG FPGA, connettori legacy a 20 pin e layout specifici del fornitore possono utilizzare diversi set di pin e bloccaggi.
Controllare sempre la guida di riferimento del dispositivo di destinazione e la documentazione del debugger. I connettori “dall’aspetto corretto” tuttavia TDI e TDOPuò cambiare, perdere il ripristino o posizionare un riferimento di tensione sul pin sbagliato. Anche il segno PIN-1 netto sulla serigrafia è importante perché il cavo inverso è un errore comune.
Suggerimenti per il layout del PCB
Mantieni le tracce JTAG brevi e semplici. Di solito non si tratta di segnali RF ad alta velocità, ma tacchetti lunghi, instradamento rumoroso o scarsa messa a terra possono portare a errori di debug intermittenti. tck perché questo è l’orologioguida con attenzione. Posizionare il pavimento accanto al pin del segnale nel connettore ed evitare di eseguire il più possibile l’interfaccia di debug da un’area di commutazione rumorosa.
Se il connettore è vicino al bordo della scheda, assicurarsi che il cavo sia installato quando il prodotto è in fase di installazione. L’accesso meccanico è importante quanto lo schema. Buono PCB Guida al layout Includere l’accesso al servizio, al routing dei connettori e alle autorizzazioni delle apparecchiature di prova, non solo il routing elettrico.
Resistere e ripristinare
Alcuni pin JTAG richiedono lo stato di inattività specificato. Soprattutto TMS, reset, PIN della modalità di avvioi o il debug di inizio pinPull-up da venditori di chip per ipuò essere consigliato tirare verso il basso o verso il basso. Non aggiungere ciecamente una forte attrazione; Possono combattere i debugger o influenzare il comportamento di avvio.
Anche il ripristino del reindirizzamento merita attenzione. Il debugger potrebbe dover reimpostare la destinazione per interrompere il codice di avvio iniziale. Se il reset non è disponibile, il collegamento potrebbe continuare a funzionare, ma il ripristino da un firmware difettoso può essere più difficile.
Problemi di produzione e sicurezza
JTAGLo lascio accessibile, è utile produrre e servizi, ma potrebbe esserci un rischio per la sicurezza nei prodotti finiti. L’attaccante può utilizzare l’interfaccia di debug aperta per leggere il firmware, cambiare memoria o evitare la protezione se il dispositivo non è bloccato.
Per schede di produzione, JTAG dopo la programmazionedecidere come dovrebbe essere gestito. Le opzioni includono bit chiave di debug del firmware, intestazioni desolate, test pad nascosti, apparecchiature di servizio controllate accessi o resina epossidica in prodotti ad alto rischio. Le decisioni dovrebbero far parte della produzione PCB Servizi di progettazione La revisione non è un pensiero durante il rilascio.
Risoluzione dei problemi di connessione JTAG
Se il debugger non riesce a connettersi, controllare prima l’alimentazione di destinazione. Quindi verifica del suolo, vtref, routing del pin, comportamento di ripristino e se il chip è mantenuto nella modalità di avvio corretta. Rallenta l’orologio JTAG durante l’avvio. Controllare la connessione di saldatura nel connettore e TDI e TDOAssicurati che non sia cambiato.
Confronta i simboli schematici, il sito, la direzione del cavo e i debugger pinout affiancati sulla nuova scheda. Molti problemi JTAG non sono problemi di silicio profondi. È un semplice errore di mappatura tra il cavo e la scheda.
il punto è quello
Il connettore JTAG è una piccola funzionalità che può far risparmiare tempo durante il debug del firmware e dell’hardware. pinoutLo conosci apposta, segnalo chiaramente, guidalo in modo pulito e decidi come dovrebbe essere protetto durante la produzione. Quando è ben progettato, PCB incorporatodiventa uno dei punti di accesso più utili.
A cosa serve il connettore JTAG?
Connettore JTAG, PCBFornisce l’accesso al debug, alla programmazione, ai limiti di scansione o ai segnali di test di produzione. I segnali tipici includono TCK, TMS, TDI, TDO, reset, tensione di riferimento e massa.
JTAGPerché l’orientamento del pin 1 DA è importante?
Molti cavi JTAG, pin 1è bloccato o contrassegnato intorno.
Ogni scheda dovrebbe contenere un connettore JTAG?
non obbligatorio. Alcuni prodotti utilizzano pad, dispositivi Pogo-Pin o intestazioni di programmazione più piccole. La scelta giusta dipende dal volume di produzione, dall’accesso all’armadio, dalle esigenze di debug e dall’area PCB corrente.
