Los transistores NPN como el 2N2222 se utilizan habitualmente en amplificadores VHF y aplicaciones de conmutación, y están diseñados con silicio. El transistor 2N2222 se considera un transistor de uso general, por lo que se utiliza como un transistor NPN y se emplea principalmente como transistor de pequeña señal.
El transistor 2N2222A es un BJI NPN común que se utiliza principalmente para aplicaciones de conmutación y amplificación de baja potencia, diseñado para funcionamiento de baja potencia, corriente media-baja, voltaje medio y alta velocidad.
Descripción general del transistor 2N2222A
En el transistor NPN 2N2222, una única capa dopada con P está incrustada entre dos capas dopadas con N. El transistor incluye tres terminales, como la base, el emisor y el colector, tal y como se muestra en la siguiente figura:
El transistor 2N2222A proporciona una corriente colectora CC constante de 800 mA, por lo que es adecuado para aplicaciones de corriente baja a media. Funciona a valores de frecuencia de conversión elevados, como 250 MHz, con un tiempo de retardo de 10 ns, un tiempo de almacenamiento de 225 ms, un tiempo de caída de 60 ms y un tiempo de subida de 25 ms, y se presenta en un encapsulado TO-92.
Configuración de pines 2N2222A
La configuración de pines del transistor 2N2222A incluye tres pines, y las funciones de cada pin se describen a continuación:
Pin1 (colector): Es el primer pin del transistor, que es un pin de salida, y su función principal es proporcionar corriente al transistor para la carga de salida.
Pin2 (base): El pin base es el pin de control, que es el segundo pin del transistor, y su función principal es controlar la corriente desde el emisor hasta la base.
Pin3 (emisor): El pin emisor es el tercer pin del transistor y se utiliza para descargar toda la corriente del transistor.
Los modos de configuración del transistor NPN 2N2222 incluyen emisor común (CE), colector común (CC) y base común (CB), que son muy útiles para amplificar fácilmente el voltaje, la corriente y la potencia en diferentes aplicaciones según sea necesario.
Especificaciones del 2N2222A
Las especificaciones del transistor NPN 2N2222A incluyen lo siguiente:
| Parameter | Value |
|---|---|
| Transistor polarity | NPN |
| Terminal type | Through-hole |
| Pin configuration | a |
| Number of pins | 3 |
| Voltage between collector and emitter | 50V once the base is open |
| Voltage between emitter and base | 6V once the collector is open |
| Voltage between collector and base | 75V once the emitter is open |
| DC current gain | 100 |
| DC collector current | 800mA |
| Can be used in packaging | TO-92 |
| Total power dissipation | 1W |
| Maximum base current | 5mA |
| Input capacitance | 25pF |
| Output capacitance | 8pF |
| Fall time | 60ns |
| Rise time | 25ns |
- La potencia total del transistor no debe superar los 500 mW.
- La capacidad máxima de frecuencia de manejo es de 250 MHz.
- La tolerancia máxima de sus dos terminales (como la base y el colector) es de 60 V.
- Para una corriente de colector de 10 mA y una tensión de 10 V, la corriente continua es de aproximadamente 75 mA.
Alternativa equivalente al 2N2222A
BC636, BC549, BC639, 2N2369, BC547, 2N3055, 2N3906, 2N3904, 2SC5200, 2N3904 (PNP), 2N2907 (PNP), 2N3906 (PNP), S9014, BC637, BC148, MPS2222, 2N4403, PN2222, KTN2222 y KN2222.
2N2222 SMD Pinout y variaciones de paquete

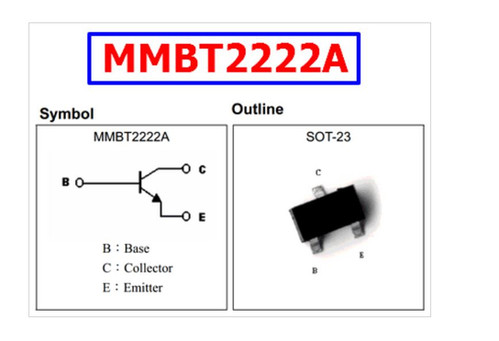

Mientras que el clásico transistor 2N2222A se encuentra predominantemente en el paquete TO-92 de orificio pasante, los modernos ensamblajes de PCB de alta densidad utilizan variantes de tecnología de montaje en superficie (SMT). La versión de montaje en superficie más común es el MMBT2222A, empaquetado en una base ultrapequeña SOT-23.
Es fundamental que los diseñadores de diseños reconozcan que el pinout SMD 2N2222 difiere espacialmente de su contraparte de orificio pasante. A continuación se muestra el desglose explícito de las configuraciones de pin para evitar daños de polaridad inversa durante la ingeniería inversa o la clonación de PCB.
Tabla completa de configuración de pines 2N2222A (to-92 vs SOT-23)
| Número de pin | Función del pin TO-92 (montaje pasante) | Función del pin SOT-23 (montaje modular simple) |
|---|---|---|
| Pin 1 | Emisor (descarga corriente) | Base (terminal de control) |
| Pin 2 | Base (controla la corriente) | Emisor (descarga corriente) |
| Pin 3 | Colector (saca corriente a la carga) | Colector (saca corriente a la carga) |
Consejo técnico para ingeniería inversa:Al rastrear un2N2222A PINEn una placa de varias capas, siempre confirme el código de marcado de la hoja de datos del fabricante (por ejemplo, «1P» para ciertas variantes SOT-23 MMBT2222A) para verificar las estructuras de pines internas exactas antes de descifrar el IC estructural o sondear el firmware.
Ejemplo de diagrama de circuito
En la siguiente figura se muestra un circuito de interruptor táctil que utiliza un transistor 2N2222A. Este sencillo circuito también se puede utilizar para conectar cualquier dispositivo o carga a través de un relé para conectar cualquier dispositivo o carga y que funcione a través de él.
Los componentes necesarios para este circuito incluyen una fuente de alimentación de CC de 6 V, transistores 2N1222 (2), resistencias (330 Ω, 200 KRΩ) y un LED (1).
Este circuito se puede construir utilizando dos transistores (como un par Darlington), por lo que el tiempo de respuesta es muy rápido. También es posible añadir un circuito temporizador para prolongar el tiempo de encendido, o utilizar un tipo diferente de interruptor, como un sensor táctil.
El primer transistor amplifica la ganancia, que luego se multiplica por el segundo transistor, lo que da como resultado una alta ganancia. Debido a esta alta ganancia, este sencillo circuito es muy sensible a corrientes muy pequeñas, lo que lo hace útil para activar LED, por ejemplo.
El circuito puede funcionar con 6 V, 9 V o 12 V. Si se utilizan 6 V, se debe utilizar una resistencia de 330 Ω, mientras que para 9 V o 12 V se debe utilizar una resistencia de 390 Ω/470 Ω, según corresponda.
Si se utiliza un relé en lugar del LED y las resistencias del circuito, se debe utilizar el mismo valor de relé, así como una resistencia ajustable de 200 KΩ para ajustar la sensibilidad del circuito.
Una vez que se toca el punto de contacto del circuito, se suministra una pequeña cantidad de corriente a todo el circuito para activar el LED.
Circuitos avanzados prácticos 2N2222 para ingenieros de hardware
Debido a su alta velocidad de conmutación y capacidad para manejar hasta 800 mA de corriente de colector, el 2N2222A es el componente de referencia para bucles de control de baja potencia. Veamos dos circuitos 2N2222 estándar de ingeniería utilizados todos los días en la automatización y la interfaz MCU.
1. Transistor NPN como interruptor de alta velocidad
En esta configuración, el transistor actúa como un interruptor digital controlado por un microcontrolador (como un Arduino o STM32).
Selección de la resistencia base: una resistencia limitante de corriente base (típicamente de 220 Ω a 1kΩ) protege el pin de entrada de E/S.
Requisito de diodo flyback: cuando se cambian cargas inductivas como motores de CC o relés, un diodo de rueda libre (como el 1N4007) debe colocarse en paralelo con la carga para sujetar picos de voltaje inductivos y proteger el transistor de la ruptura.
2. Circuito de preamplificador de audio de emisor común
Para el procesamiento de señales pequeñas, los circuitos 2N2222 configuran el dispositivo en modo de emisor común (CE) para lograr ganancias equilibradas de voltaje y corriente. Al polarizar el terminal base a un voltaje de CC constante a través de redes divisorias de voltaje, las diminutas señales de CA que ingresan a la base se amplifican linealmente en el terminal colector.
Ventajas y desventajas del transistor 2N2222A
Ventajas:
- Es el tipo de transistor más utilizado.
- En los circuitos electrónicos, la mayoría de las aplicaciones de conmutación pueden realizarse utilizando este transistor.
- En comparación con otros transistores similares, es capaz de manejar amplitudes de corriente relativamente altas.
- Este transistor conmuta la corriente de carga con una corriente de hasta 800 mA, lo que es elevado en comparación con otros transistores. Por lo tanto, esta característica hace que el dispositivo sea una opción ideal para aplicaciones de amplificadores lineales.
- Tamaño pequeño, peso ligero, alta ganancia de voltaje, bajo voltaje de fuente, bajo costo y larga vida útil.
Desventajas:
- Altamente sensible y susceptible a los efectos de la temperatura.
- Baja impedancia de entrada.
- Su pequeño tamaño dificulta la detección de fallos y complica su sustitución.
- No funciona con tanta eficacia como los relés o los interruptores eléctricos/mecánicos.
Aplicaciones del transistor 2N2222A
- Amplificación de corriente.
- Interruptor para encender/apagar automáticamente cualquier aparato eléctrico.
- Gracias a su rápido tiempo de respuesta, se puede utilizar para la modulación por ancho de pulso.
- Se utiliza normalmente en proyectos de automatización y embebidos.
- Preamplificador de audio.
- Circuitos sensores.
- Etapa amplificadora de audio.
- Se utiliza para conmutar múltiples cargas simultáneamente.
- Circuitos de radiofrecuencia.
- Par Darlington.
- Estos transistores se utilizan en circuitos de accionamiento de motores, como los accionamientos de frecuencia variable.
- Circuitos rectificadores e inversores de CC.
- Amplificador para amplificar voltaje, corriente y potencia.
Preguntas frecuentes sobre ingeniería de hardware 2N2222A
¿Cuál es la especificación de pinout de transistor 1726 2N2222A?
Si encuentra un componente marcado con consultas de pines de transistor 2N2222A 1726 en foros de ingeniería, es importante saber que «1726» no es un número de pieza técnico separado o una configuración esquemática única.
En cambio, «1726» representa un código de fecha estándar del fabricante (típicamente lo que significa que el transistor se fabricó en la semana 26 de 2017). El pin de transistor 2N2222A 1726 sigue siendo exactamente idéntico a la especificación JEDEC TO-92 o SOT-23 delineada anteriormente. Puede cambiarlo de manera segura con cualquier hoja de datos de transistor NPN de propósito general sin modificar su diseño de esquema.
¿Cómo diseñar circuitos prácticos 2N2222 para MCU Interface?
Grado de ingeniería estándar2N2222 CircuitosPor lo general, aproveche el dispositivo como un interruptor digital de alta velocidad o un amplificador lineal de señal pequeña. Al construir la conmutación2N2222 CircuitosPara impulsar cargas inductivas (como relés de 5 V o motores de CC) a través de un GPIO de microcontrolador (MCU) se debe colocar una resistencia de base limitadora de corriente (220 Ω a 1 kΩ) para proteger la MCU.
Además, se debe integrar un diodo flyback de rueda libre (como el 1N4148 o 1N4007) a través de la carga. Esto evita que los picos de voltaje inductivos se rompantransistorunión colector-emisor, que garantiza la estabilidad estructural en el conjunto de placa de circuito impreso final (PCBA).
