En el mundo de la fabricación de productos electrónicos, se utilizan diversas siglas. FR4 PCB es una de ellas. Si acaba de iniciarse en la fabricación de productos electrónicos o está buscando una nueva oportunidad en este campo, es importante que comprenda qué significa FR4 PCB y cómo se puede utilizar. En esta entrada del blog encontrará toda la información que necesita saber sobre FR4 PCB.

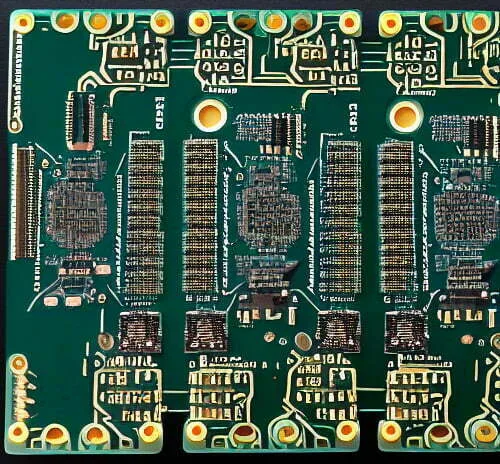

¿Qué es una placa de circuito impreso FR4?
Las placas de circuitos electrónicos pueden fabricarse con una gran variedad de materiales diferentes. El FR4 (o epoxi reforzado con fibra de vidrio) es uno de los materiales más comunes utilizados para las PCB. El FR4 es una placa de alta calidad, resistente y flexible, lo que la convierte en una excelente opción para muchos proyectos electrónicos diferentes. A la hora de elegir el material de una PCB, es importante tener en cuenta el uso final del producto. Por ejemplo, es posible que desee utilizar placas FR4 para una placa de circuito en un entorno industrial. Si es así, deberá asegurarse de que pueda soportar los elementos y cualquier peligro potencial asociado con la industria.
Características de los PCB FR4
El epoxi de vidrio FR-4 es un material laminado termoestable extremadamente resistente y de alto rendimiento con una excelente relación resistencia-peso. El FR-4 es un material laminado plástico termoestable de alta presión muy popular y versátil que se utiliza con frecuencia como aislante eléctrico debido a su absorción de agua casi nula. Sus propiedades mecánicas y eléctricas, así como sus buenas propiedades de fabricación, lo hacen adecuado para una amplia gama de aplicaciones eléctricas y mecánicas, tanto en entornos secos como húmedos.
| Parameter | Value |
|---|---|
| Density | 1.70-1.90g/cm³ |
| Water absorption (D-24/23, plate thickness 1.6mm) | ≤19mg |
| Dielectric loss factor (1MHz) | ≤0.04 |
| Dielectric loss factor (50Hz) | ≤0.04 |
| Relative dielectric constant (1MHz) | ≤5.5 |
| Relative permittivity (50Hz) | ≤5.5 |
| Parallel layer breakdown voltage (in 90±2℃ transformer oil) | ≥40KV |
| Vertical layer-wise electrical strength (in 90±2℃ transformer oil, plate thickness 1mm) | ≥14.2MV/m |
| Insulation resistance after immersion in water (D-24/23) | ≥5.0×108Ω |
| Parallel layer impact strength (simply supported beam method) | ≥230KJ/m |
| Vertical Bending Strength A | E-1/150，150±5℃≥340Mpa |
¿Por qué utilizar PCB FR4?
Las placas FR4 son una excelente opción para una gran variedad de aplicaciones, incluyendo circuitos de RF, circuitos de alta velocidad y circuitos de alta potencia. También es una buena opción de material si se utilizan altos voltajes o altas corrientes. El FR4 tiene un amplio rango de temperaturas, no es corrosivo y es muy resistente a la mayoría de los productos químicos. También es una buena opción si busca una PCB ligera y flexible. Cabe señalar que las placas FR4 suelen ser un poco más caras que otras opciones disponibles en el mercado, aunque el coste adicional puede merecer la pena para determinadas aplicaciones.
¿Cómo se fabrica el FR4?
El PCB FR4 se crea cuando se aplican capas de fibra de vidrio a un material base, como el epoxi. A continuación, la fibra de vidrio se impregna con una resina, lo que da lugar a una placa resistente y flexible. El FR4 se puede producir en varios grosores, lo que permite a los fabricantes crear placas con una variedad de propiedades diferentes. Si fabrica sus propias PCB y elige el tipo de material que va a utilizar, es importante tener en cuenta el proceso de fabricación. Los diferentes tipos de PCB tienen diferentes grosores máximos cuando son producidos por un fabricante de PCB. Por ejemplo, si utiliza una PCB FR4, el grosor máximo que puede producir es de 18 oz.
Ventajas y desventajas de los PCB FR4
Como cualquier otro material, el PCB FR4 tiene sus pros y sus contras. Echemos un vistazo a ambos lados de la ecuación para que puedas decidir si este es el tipo de placa adecuado para ti.
Ventajas:
- – Versatilidad: gracias a su amplia gama de grosores, las placas FR4 se pueden utilizar en una gran variedad de aplicaciones.
- – Propiedades eléctricas: las placas FR4 son muy buenas conductoras de la corriente, por lo que suelen utilizarse en aplicaciones de mayor potencia.
- – Buena resistencia: las placas FR4 son muy resistentes, especialmente en comparación con otros materiales que se utilizan para las PCB.
- – Buena durabilidad: las placas FR4 son resistentes a muchos elementos diferentes y muy duraderas, lo que las convierte en una excelente opción para muchas aplicaciones diferentes.
Contras:
- – Mayor coste: como se ha mencionado, las placas FR4 pueden ser más caras que otros tipos de PCB.
- – Grosor: aunque las placas más gruesas tienen sus ventajas, también tienden a ser un poco más rígidas, lo que las hace más difíciles de doblar.
FR-4 frente a FR-2
– El FR-4 es un material resistente al fuego, mientras que el FR-2 no lo es.
– El FR-4 tiene un punto de fusión más alto que el FR-2.
– El FR-4 es más resistente al daño causado por el agua que el FR-2
.- El FR-4 es más caro que el FR-2.
Conclusión
Si desea fabricar placas de circuito impreso, es importante conocer los diferentes tipos de materiales disponibles. El FR4 es una opción muy popular debido a su versatilidad, amplia gama de espesores y buenas propiedades eléctricas. A la hora de elegir un material para PCB, es importante tener en cuenta el uso final de su producto. Por ejemplo, si fabrica placas de circuito impreso para un entorno industrial, querrá asegurarse de que la placa pueda soportar los elementos y cualquier peligro potencial asociado con la industria. A la hora de elegir un tipo de placa PCB, es importante tener en cuenta las ventajas y desventajas de cada tipo. A partir de ahí, puede tomar una decisión informada sobre lo que funcionará mejor para su producto.
