Antennengewinnrechner

Berechnen Sie mit diesem interaktiven Tool schnell die theoretische Verstärkung einer Parabolantenne. Geben Sie den Durchmesser, die Frequenz und den Wirkungsgrad Ihrer Antenne ein, um sofort die Verstärkung in dBi zu ermitteln. Eine unverzichtbare Ressource für HF-Ingenieure und Satellitenkommunikationsbegeisterte zur Optimierung der Signalausrichtung und -leistung.

Parabolantennen-Gewinnrechner

Berechnen Sie im Handumdrehen den theoretischen Gewinn einer Parabolantenne (Spiegelantenne). Geben Sie Ihre Parameter unten ein.

55 %

Berechneter Antennengewinn

42,2 dBi

Verwendete Formel

G ≈ 10 log₁₀(η (πD/λ)²)

Dies ist der theoretische maximale Vorwärtsgewinn im Vergleich zu einer isotropen Antenne. Die tatsächliche Leistung kann abweichen.

Was bedeutet das alles?

Antennengewinn hat nichts mit Energieerzeugung zu tun, sondern mit deren Bündelung. Hier finden Sie eine Übersicht der wichtigsten Konzepte, die die Leistung Ihrer Antenne bestimmen.

Antennengewinn

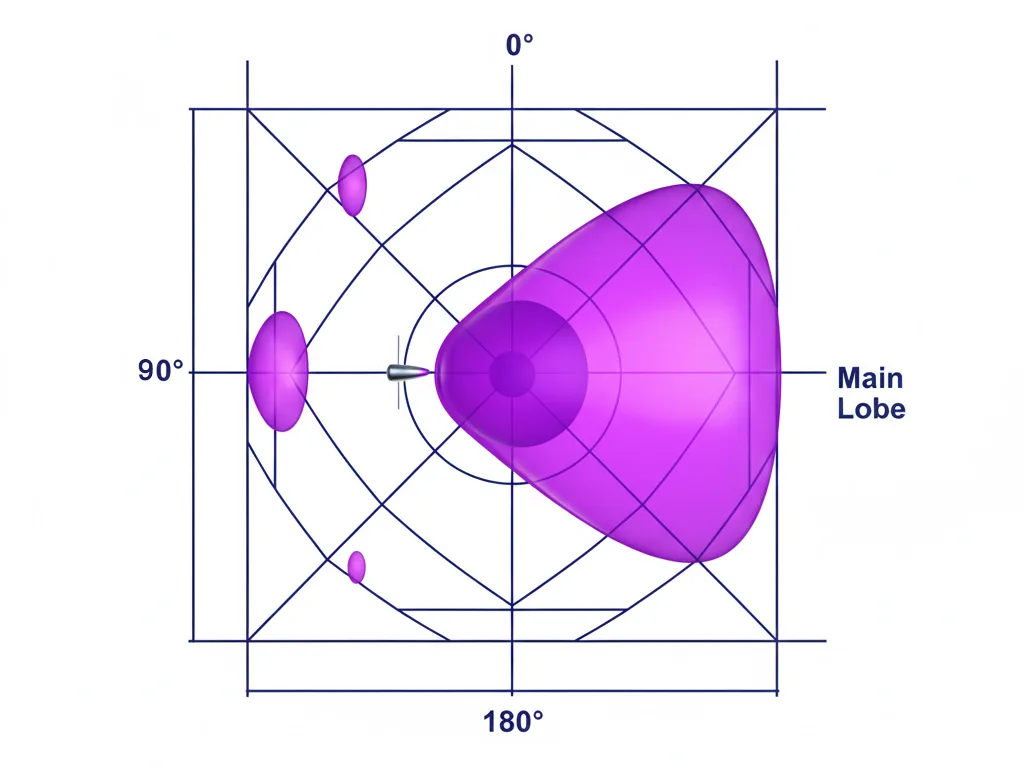

Die Verstärkung ist ein Maß für die Fähigkeit einer Antenne, Hochfrequenzenergie in eine bestimmte Richtung zu lenken oder zu bündeln. Man kann es sich wie die Fokussierung eines Taschenlampenstrahls vorstellen – je gebündelter der Strahl, desto heller das Licht (und desto höher die Verstärkung).

dBi vs. dBd

dBi : Gewinn im Vergleich zu einer theoretischen isotropen Antenne, die Energie gleichmäßig in alle Richtungen abstrahlt (wie eine perfekte Kugel). Dies ist der gängigste Industriestandard.
dBd : Gewinn im Vergleich zu einer Halbwellendipolantenne. Eine einfache Umrechnung: dBi ≈ dBd + 2,15 .

Effizienz (η)

Sie gibt an, wie viel der der Antenne zugeführten elektrischen Leistung tatsächlich abgestrahlt wird. Verluste durch Material, Konstruktion und Bauweise verringern den Wirkungsgrad. Eine typische Parabolantenne hat einen Wirkungsgrad von 50–60 %.

Visualisieren Sie die Auswirkungen der Parameter

Erleben Sie selbst, wie sich die Änderung eines einzelnen Parameters auf den Antennengewinn auswirkt. Dies trägt zu einem intuitiven Verständnis der Antennenkonstruktionsprinzipien bei.

Häufig gestellte Fragen

Was gilt als „hoher“ Antennengewinn?

„Hohe Verstärkung“ ist anwendungsabhängig. Bei WLAN gelten 8–15 dBi als hoch. Bei Satellitenkommunikation können Verstärkungen von über 50 dBi erreicht werden. Eine höhere Verstärkung bedeutet einen fokussierteren Strahl, was eine präzisere Ausrichtung erfordert.

Wie kann ich die Verstärkung meiner Antenne erhöhen?

Gemäß der Formel gibt es zwei Hauptmöglichkeiten: die physische Größe (den Durchmesser) der Antenne zu erhöhen oder die Betriebsfrequenz zu erhöhen. Eine Effizienzsteigerung durch besseres Design und optimierte Materialien ist zwar ebenfalls hilfreich, der Nutzen nimmt jedoch oft ab.

Erhöht die Antennenverstärkung die Sendeleistung?

Nein. Der Antennengewinn erhöht nicht die Sendeleistung. Er bündelt die vorhandene Sendeleistung in einen schmaleren Strahl. Die gesamte abgestrahlte Leistung bleibt gleich, aber die Leistung in der gewünschten Richtung, die sogenannte effektive isotrope Strahlungsleistung (EIRP), erhöht sich.

Ist mehr Gewinn immer besser?

Nicht unbedingt. Antennen mit sehr hoher Verstärkung haben sehr schmale Strahlbreiten, was die Ausrichtung erschwert und sie anfällig für Signalverluste durch geringfügige Bewegungen macht. Die beste Antenne bietet eine für die jeweilige Anwendung geeignete Verstärkung und Strahlbreite und gleicht Signalstärke, Abdeckungsbereich und Benutzerfreundlichkeit optimal aus.

Entwickelt für Bildungs- und Entwicklungszwecke.
