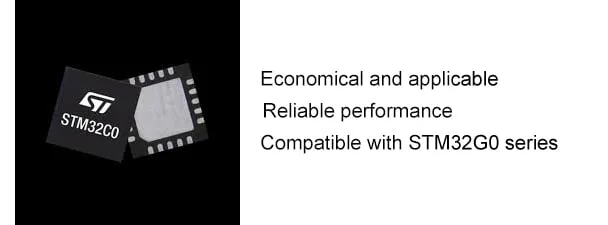

Über STM32C0
Die Mikrocontroller der Serie STM32C0 sind energiesparende, leistungsstarke Mikrocontroller-Produkte, die von STMicroelectronics auf den Markt gebracht wurden. Sie sind für Anwendungen konzipiert, die eine geringe Größe, einen niedrigen Stromverbrauch und eine hohe Integrationsfähigkeit erfordern, wie z. B. Sensoren, Konsumgüter, batteriebetriebene Geräte, Hausautomation und Sicherheit. Diese Serie von Mikrocontrollern verwendet den ARM Cortex-M0-Kern und verfügt über umfangreiche Peripheriegeräte.
STM32C0-Funktionen
Die MCU der Serie STM32C0 verfügt über einfache Peripheriegeräte und ein ausgereiftes Ökosystem, wodurch sie sich sehr gut für die Entwicklung durch Ingenieure eignet. Im Vergleich zu ähnlichen Produkten auf dem Markt bietet STM32C0 eine leistungsstärkere Performance, zuverlässige Qualität und Stabilität.
Hohe Leistung
STM32C0 bietet Anwendern zuverlässige Chip-Leistung:
- 32-Bit-Arm-Cortex-M0+-Kern
- 2–3,6 V Stromversorgung
- Maximierung der E/A-Ports
- Ein Paar Power Packs
- 1 % interner Takt
- Alle Taktquellen
- Niedrige Geschwindigkeit 32 kHz
- Hohe Geschwindigkeit
- Innen/Außen
- Direkter Speicherzugriff (DMA)
- 16-Bit-Timer mit Motorsteuerungsfunktion
- Kommunikationsperipheriegeräte umfassen 2 USART
- Echtzeituhr
- 12-Bit-Ultra-Fast-ADC
- Sicherheitsfunktion
- Hervorragender dynamischer Verbrauch 80 μA/MHz
Kosteneffizient
Der offizielle Preis von ST für den STM32C0 beträgt nicht mehr als 1 US-Dollar, was ihn zum kostengünstigsten STM32-MCU macht. Die Gründe für den niedrigen Preis des STM32C0 sind unter anderem:
- weniger Peripheriekomponenten, wodurch eine kleinere Leiterplattengröße erreicht wird;
- nur 1 Paar Stromversorgungen;
- hochpräziser eingebetteter Hochgeschwindigkeitstaktgeber.
Geringer Stromverbrauch
STM32C0 verfügt über eine einfache Architektur mit geringem Stromverbrauch, die von hohem bis niedrigem Stromverbrauch angeordnet ist und Betriebsmodi wie Betrieb, Ruhezustand, Stopp, Standby und Abschaltung umfasst. Nehmen wir als Beispiel STM32C031x4/x6 (bei Typ 25 °C):
- Betriebsmodus: mindestens 37,5 μA/MHz
- Ruhemodus: mindestens 0,0745 mA;
- Stoppmodus: mindestens 70,5 µA;
- Standby-Modus: mindestens 6,75 µA;
- Abschaltmodus: mindestens 9,00 nA;
Da die HSI-Startzeit und die Standard-Startfrequenz 12 MHz betragen, während STM32G0 16 MHz beträgt, ist die Aufwachzeit bei STM32C0 länger als bei STM32G0.
Kompaktes Paket
STM32C0 bietet 9 Mikrogehäuse, vom kleinsten SO8N bis zum größten LQFP48, von 8-Pin bis 48-Pin, während die Anzahl der Pins bei gewöhnlichen MCUs selten weniger als 20 Pin beträgt.
- Mikrogehäuse:
3 x 3 mm 20-Pin-QFN, 28/32/48-Pin-UFQFPN - Kleinste Größe:
1,42 x 2,08 mm WLCSP12 - Beliebte Verwendung:
SO8N, TSSOP20, LQFP32/48
Kompatibel mit der STM32G0-Serie
Die STM32C0-Serie verwendet dieselbe 90-nm-Technologie wie STM32G0, um hohe Leistungsstandards zu gewährleisten und sicherzustellen, dass Benutzer problemlos auf STM32G0 umsteigen können. Die mit STM32G0 kompatiblen Pins lassen Raum für zukünftige Produkt-Upgrades.
- Basierend auf dem Arm Cortex-M0+ Kern, getaktet mit 48 MHz;
- Bietet einen Befehlsdurchsatz von 44 DMIPS und eine Leistung von 114 CoreMark;
- Hat das gleiche Pin-Layout wie die STM32G0-Serie;
STM32C0 Blockdiagramm
STM32C0 Pinbelegung Konfiguration
Sowohl die STM32C011- als auch die STM32C031-Serie verfügen nur über einen Stromversorgungs-Pin (VDD/VSS), wodurch das Layout des Mikrocontrollers der STM32C0-Serie einfacher wird. Bei Gehäusen mit weniger als 48 Pins sind die HSE- und LSE-Pins multiplexiert und können über das Bit „HSE_NOT_REMAPPED” im Optionsbyte ausgewählt werden.
STM32C0-Anwendung
- Smart-Home-Produkte: wie Kühlschränke, Backöfen, Kaffeemaschinen usw.;
- Industrieausrüstung: z. B. Industriepumpen, Lüftersteuerungen, Leistungsschalter, Rauchmelder, Brandmelder, Alarmgeräte usw.;
- Unterhaltungselektronik: z. B. Computerperipheriegeräte, E-Zigaretten, anderes Zubehör usw.
STM32C0-Serie von ICs entsperren
- STM32C011D4M6
- STM32C011D4M7
- STM32C011D4P3
- STM32C011D4P6
- STM32C011D4P7
- STM32C011D4U3
- STM32C011D4U6
- STM32C011D4U7
- STM32C031C6T6
- STM32C031C6T7
- STM32C031G6U6
- STM32C031C6U6
- STM32C031F6P6
