In diesem Beitrag stellen wir Ihnen die Eigenschaften, Pin-Konfiguration, Spezifikationen, Anwendungen und weitere nützliche Informationen zum MOSFET-Transistor P55NF06 vor.
Wenn Sie gerade keine Zeit haben, den Beitrag zu lesen, können Sie hier eine PDF-Datei herunterladen:

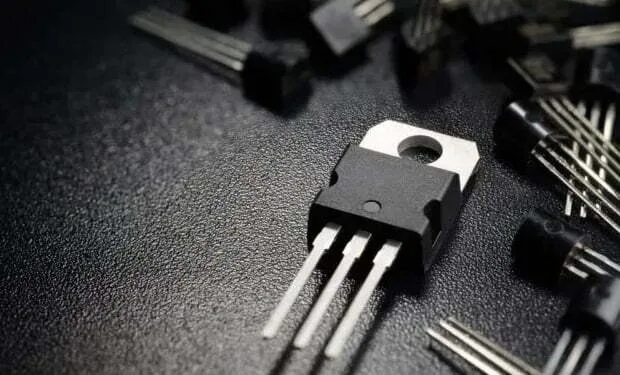

Über den MOSFET P55NF06
P55NF06 ist ein N-Kanal-Leistungs-MOSFET-Transistor, der häufig in elektronischen Schaltungen zur Steuerung des Stromflusses verwendet wird. Er hat eine Nennspannung von 60 V und eine Nennstromstärke von 55 A. Dieser MOSFET wird häufig in verschiedenen Anwendungen wie Spannungsreglern, Energiemanagementschaltungen, Wechselrichtern und Motorsteuerungsschaltungen eingesetzt.
Funktionen
- Geringe Gate-Ladung
- Schnelle Schaltgeschwindigkeit
- Geringe Eingangskapazität
- Hervorragende thermische Leistung
- N-Kanal-Leistungs-MOSFET im Anreicherungsmodus
- Entwickelt für hohe Ströme und schnelle Schaltvorgänge
- Mehrere Gehäuse: TO-220, D²PAK, TO-220FP
Pinbelegungskonfiguration
| Pin-Nummer | Pin-Name | Beschreibung |
|---|---|---|
| 1 | G | Gate - Dieser Pin wird verwendet, um den Stromfluss zwischen Source und Drain zu steuern. Durch Anlegen einer Spannung an das Gate kann der MOSFET ein- oder ausgeschaltet werden. |
| 2 | D | Drain - Dieser Pin ist mit der Last oder dem Schaltkreis verbunden, die bzw. den Sie mit dem MOSFET schalten oder steuern möchten. Wenn der MOSFET eingeschaltet ist, kann Strom von Source zu Drain fließen. |
| 3 | S | Source - Dieser Pin ist mit der Masse oder dem negativen Anschluss der Stromversorgung verbunden. Wenn der MOSFET eingeschaltet ist, kann Strom von Source zu Drain fließen. |
Technische Daten
| Parameter | Inhalt |
|---|---|
| Modell | STP55NF06 |
| Gehäuse | TO-220 FP-3 |
| Losnummer (Lot Number) | 19+ |
| Hersteller | STMicroelectronics |
| Produkttyp | MOSFET |
| RoHS | Ja |
| Montageart | Durchsteckmontage (Through Hole) |
| Anzahl der Kanäle | 1 Kanal |
| Transistor-Polarität | N-Kanal |
| Vds - Drain-Source-Durchbruchspannung | 60 V |
| Id - Kontinuierlicher maximaler Drainstrom bei Tc = 25 °C | 50 A |
| Rds On - Drain-Source-Einschaltwiderstand | 15 mOhms |
| Vgs - Gate-Source-Spannung | 20 V |
| VGS(th) - Gate-Source-Schwellenspannung Vds | 3 V |
| Idm - Puls-Drainstrom | 200 A |
| Qg - Gesamte Gate-Ladung | 44.5 nC |
| Minimale Sperrschichttemperatur im Betrieb | -55 C |
| Maximale Sperrschichttemperatur im Betrieb | +175 C |
| Pd - Verlustleistung | 30 W |
| Konfiguration | Einzeln (Single) |
| Kanalmodus | Anreicherungstyp (Enhancement) |
| Höhe | 9.3 mm |
| Länge | 10.4 mm |
| Serie | STP55NF06FP |
| Transistortyp | 1 N-Kanal |
| Breite | 4.6 mm |
| Steilheit (Forward Transconductance) - Min | 18 S |
| Fallzeit (Fall Time) | 15 ns |
| Anstiegszeit (Rise Time) | 50 ns |
| Typische Ausschaltverzögerungszeit | 36 ns |
| Typische Einschaltverzögerungszeit | 20 ns |
| Stückgewicht | 2.040 g |
Anwendung
- Stromversorgungen
- Spannungsregler
- Motorsteuerungsschaltungen
- Audioverstärker
- Solarwechselrichter
- Batteriemanagement
- EV-Ladegerät
Funktionsprinzipien des MOSFET P55NF06
Der P55NF06 ist ein Power-MOSFET (Metalloxid-Halbleiter-Feldeffekttransistor), der häufig in Leistungselektronikanwendungen eingesetzt wird. Hier sind einige seiner Funktionsprinzipien:
Der MOSFET P55NF06 ist ein P-Kanal-Bauelement, was bedeutet, dass der Kanal durch positiv geladene Ladungsträger (Löcher) im Halbleitermaterial gebildet wird. Wenn eine positive Spannung an den Gate-Anschluss angelegt wird, entsteht ein elektrisches Feld, das die Löcher im Kanal abweist, wodurch der Kanal weniger leitfähig wird.
Der Drain-Strom des MOSFET wird durch die an den Gate-Anschluss angelegte Spannung gesteuert. Wenn die Gate-Spannung Null ist, ist der MOSFET vollständig eingeschaltet, und der Drain-Strom wird durch den Widerstand des Kanals bestimmt. Wenn eine positive Spannung an das Gate angelegt wird, erhöht sich der Kanalwiderstand, wodurch der Drain-Strom reduziert wird.
Der MOSFET P55NF06 hat einen niedrigen Durchlasswiderstand (Rds(on)) und kann hohe Strom- und Spannungspegel verarbeiten. Dadurch eignet er sich für den Einsatz in Leistungsschaltanwendungen wie DC-DC-Wandlern, Motorsteuerungsschaltungen und Stromversorgungen.
Der MOSFET hat außerdem eine hohe Eingangsimpedanz, wodurch er leicht von Steuerkreisen mit geringer Leistung wie Mikrocontrollern oder Logikgattern angesteuert werden kann.
Der MOSFET P55NF06 kann durch Spannungsspitzen und Überströme beschädigt werden, daher wird er häufig in Verbindung mit Schutzvorrichtungen wie Dioden, Sicherungen und Überspannungsschutzvorrichtungen verwendet.
Vor- und Nachteile des MOSFET P55NF06
Hier sind die Vor- und Nachteile des MOSFET P55NF06 in einer Tabelle zusammengefasst:
| Vorteile (Pros) | Nachteile (Cons) |
|---|---|
| Hohe Strombelastbarkeit | Hoher Einschaltwiderstand (Rds(on)) |
| Geringe Gate-Ladung und Kapazität | Hohe Schaltverluste |
| Geringe Eingangskapazität für schnelleres Schalten | Kann für Anwendungen mit hohem Strom einen Kühlkörper erfordern |
| Niedrige Gate-Schwellenspannung für einfachere Ansteuerung | Relativ hohe Kosten im Vergleich zu anderen MOSFETs |
| Geringe Rückwirkungskapazität für Stabilität | |
| Gute thermische Stabilität und Zuverlässigkeit | |
| Kann bei hohen Frequenzen betrieben werden |
Es ist zu beachten, dass die Vor- und Nachteile eines MOSFET je nach der spezifischen Anwendung und den Anforderungen der Schaltung, in der er verwendet wird, variieren können. Daher ist es wichtig, die Eigenschaften des MOSFET P55NF06 sorgfältig zu prüfen und sie mit den Anforderungen der vorgesehenen Anwendung zu vergleichen, bevor eine Entscheidung über seine Verwendung getroffen wird.
P55NF06 MOSFET-Äquivalentersatz
110N10, 50N06, 65N06, 75N06, 80N06, BR75N75, BR80N75, BUK7509-75A, CS4145, IRF1405, IRF2807, IRF3205, IRF3256, IRF4410A, IRFB3207, IRFB4710, IRFB7740, IRFZ44N
Praxisnotizen: P55NF06 MOSFET Gate Drive, SOA und Ersatzprüfungen
Nutzen Sie diese hinweise, um das Design vor Fertigung oder Bauteiletausch zu Pruefen. Zielbegriffe:P55NF06 MOSFET, P55NF06 Äquivalent, N-Kanal-MOSFET-Ersatzein
Praktische Pruefpunkte
- Passen Sie VDS, Dauerstrom, Impulsstrom, RDS(ON), Gate-Ladung, Gehäusewärmewiderstand und sicheren Betriebsbereich an, bevor Sie einen P55NF06-Ersatz wählen.
- Ein logischer Pegelregler kann diesen MOSFET bei jeder Lastbedingung möglicherweise nicht vollständig verbessern. Überprüfen Sie daher die tatsächliche Gatespannung und den Schaltverlust, anstatt sich nur auf die Nennleistung der Kopfzeile zu verlassen.
- Überprüfen Sie in Motor-, Magnet- oder Leistungsschaltkreisen den Flyback-Schutz, den Gate-Widerstand-Wert, den Kühlkörper und den Leiterplatten-Kupferbereich um die Drain-Lasche.
