Bitmiş bir PCBA nadiren başarısız olur çünkü bir mühendis bir direnç veya konektörün neye benzediğini unuttu. Sorunlar genellikle, birlikte çalışması gereken elektrik, termal ve üretim kısıtlamaları yığını yerine monte edilen panoların genel bir listesi olarak ele alındığında başlar. Bu yüzden “PCBA’da hangi bileşenler var?” sorusuna yararlı bir cevap. parçaları adlandırmanın ötesine geçmeli. Bu parçaların tahtada ne yaptığını ve paketlerinin montaj, inceleme ve test riskini nasıl değiştirdiğini açıklaması gerekir.
PCBA, baskılı devre kartı montajı anlamına gelir. Sözcük önemlidir, çünkü bir PCB yalnızca çıplak karttır, bir PCBA ise artık açma, test kapsamı, termal sınırlar ve alan güvenilirliği geçmek zorunda olan popüler, lehimlenmiş, incelenebilir bir üründür. Kurul bir montaj haline geldiğinde, bileşen seçimi soyut olmaktan çıkar. Paket adımı, kutupluluk, yükseklik, bakır bağlantı ve yeniden işleme erişimi, işin inşa edilmesinin kolay mı yoksa hata ayıklamanın pahalı mı olduğunu etkilemeye başlar.
Çıplak tahta popüler olduğunda bir PCBA ne içerir

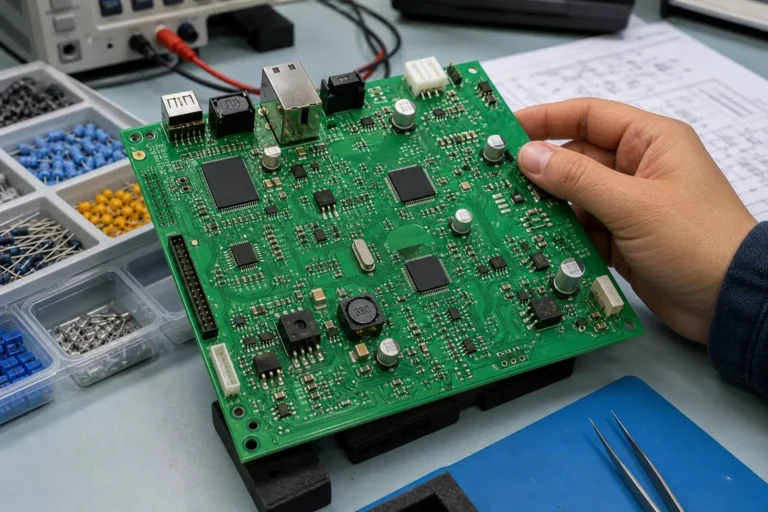

En yaygın PCBA bileşen aileleri hala tanıdıktır: dirençler, kapasitörler, indüktörler, diyotlar, transistörler, entegre devreler, osilatörler, anahtarlar, konektörler ve koruma parçaları. Birleştirilmiş bir tahtada değişen şey, bu ailelerin etkileşim şeklidir. Bir seramik kapasitör bombada önemsiz görünebilir, ancak bir sıcak regülatörün ve esneyen bir konektörün yanına oturursa, lehim eklemi güvenilirliği bir düzen ve montaj sorunu haline gelir. Bir konektör elektriksel olarak basit olabilir, ancak delik kalitesine, dalga veya seçici lehim erişimine ve mekanik takviye stratejisine hakim olabilir.
Çoğu modern yapıda, bu parçaların çoğu yüzeye monte paketler olarak gelir. Küçük pasifler, QFN kontrolörleri, DFN güç parçaları, TVS cihazları, LED’ler ve bellek paketlerinin tümü yerden tasarruf sağlar, ancak aynı zamanda şablon, yerleştirme, AOI ve yeniden işleme toleranslarını da sıkılaştırır. Montaj mekanik mukavemete, servis edilebilir konektörlere, yüksek akım terminallerine, transformatörlere veya uzun elektrolitiklere ihtiyaç duyduğunda delikli parçalar hala görünür. Bu karma teknoloji gerçekliği, şematik incelemede basit görünen bir tahtanın hala hatta garip hale gelmesinin nedenidir.
Bileşenler hakkında daha geniş bir tazelemeye ihtiyacınız varsa Circuit kart bileşenleri. PCBA çalışması için, teoride hangi parçaların bulunduğundan ziyade üretim riskine hangi parçaların hakim olduğu sorusudur.
Bileşen grupları mühendisleri genellikle bir PCBA’da önce gözden geçirir
Pasif parçalar, yerleştirme sayısına hakim oldukları için önce gelir. Dirençler, kapasitörler, ferrit boncuklar ve indüktörler en popüler panoları doldurur ve bunların paket karışımı, besleyici yüklemesini, mezar taşlama eğilimini ve inceleme yoğunluğunu etkiler. Bakır dengesizliğine yakın ince perdeli pasifler, parçanın kendisi ucuz olsa bile yeniden akış sırasında eğrilebilir.
Yarı iletkenler, genellikle yeniden çalışma bütçesini kontrol ettikleri için gelir. Mikrodenetleyiciler, PMIC’ler, FPGA’lar, MOSFET’ler, sensörler ve arayüz IC’leri, termal pedler, gizli bağlantılar, yönlendirme kısıtlamaları ve daha sıkı profil duyarlılığı getirir. Bu cihazlar için paket kararı, genellikle tek başına elektriksel işlevden daha önemlidir. ters PCBkılavuz Surface montaj cihazı paketi seçenekleri İşlevsel bir parça birden fazla pakette tedarik edilebildiğinde kullanışlı bir arka plandır.
Konektörler, anahtarlar ve elektromekanik parçalar, tahtayı mekanik olarak zorladıkları için ayrı bir ilgiyi hak ediyor. Bir USB konektörü, karttan karta ara kat veya vidalı terminal, elektrik tasarım incelemesinden sağ çıkabilir ve yine de çatlamış bağlantıların, yetersiz sabitlemenin, bükülmüş yerel bakırın veya yetersiz desteklenen yerleştirme kuvvetinin kaynağı haline gelebilir.
Koruma ve güç parçaları, PCBA’nın bir sistem olarak gözden geçirilip incelenmediğini sıklıkla ortaya çıkaran gruptur. Sigortalar, TVS diyotları, sıfırlanabilir koruyucular, şöntler, regülatörler ve akım algısı bileşenleri montajı. Yüksek bileşenlerin yanında gizlenirlerse veya termal olarak gürültülü alanlara paketlenirlerse, kart ilk açılışı geçebilir ve daha sonra pratik servis işini başarısızlığa uğratabilir.
Paket karışımı neden uzun bir bileşen listesinden daha önemli?
İki pano aynı mantıksal işlevleri içerebilir ve yine de çok farklı montaj farklılaşması sunabilir. 0603 pasif, bir QFP ve birkaç delikli konektörden oluşturulmuş bir PCBA, 0201 parça, alt uçlu QFN’ler, Press-Fit donanımı, kalkan kutuları ve karışık lehimleme yöntemleriyle paketlenmiş olandan farklı bir iştir. Bileşen sayısı benzer görünebilir, ancak şablon tasarımı, topla ve yerleştir kurulumu, profil ayarı, AOI kapsamı, X-ışını talebi ve onarım erişimi karşılaştırılamaz.
Bu nedenle deneyimli ekipler bir PCBA’yı yalnızca bomba elektronik tablosu olarak incelemez. Paket yoğunluğuna, polariteye maruz kalmaya, dışarıda tutma disiplinine, termal asimetriye ve test fikstürlerinin hala önemli olan ağlara ulaşıp ulaşamayacağına bakıyorlar. ters PCBhakkındaki makale Yüzeye Montaj Düzen Seçenekleri Bileşen düzenlemesinin ne kadar hızlı verim, inceleme ve yeniden işleme sonuçlarına dönüştüğünü gösterir.
Yayınlanmadan önce yaygın PCBA bileşenleri nasıl gözden geçirilir
Pratik bir PCBA incelemesi, genellikle bir genel DFM onay kutusu listesinden daha kısa bir dizi olarak daha iyi çalışır.
Montaj işlemine karşı paket amacını kontrol edin
Her kritik bileşen paketinin gerçek derleme yöntemiyle eşleşip eşleşmediğini sorun. Prototip miktarlarda kolay olan bir paket, eklem gizlenirse, termal ped büyükse veya meme ve besleyici kombinasyonu kararsızsa hacim olarak riskli hale gelebilir. Montaj hattı, kahramanca çaba göstermeden paketi yerleştirebilmeli, lehimleyebilmeli, denetleyebilmeli ve yeniden işleyebilmelidir.
Polariteyi, yönlendirmeyi ve test erişimini erken kontrol edin
Diyotlar, elektrolitikler, LED’ler, IC pin 1 işaretleri ve anahtarlı konektörler hem CAD verilerinde hem de kartta belirgin olmalıdır. AOI’nin yalnızca kameranın gerçekte görebildiğini doğrulayabildiği yoğun SMT yapılarında özellikle doğru olan ortak bileşenlerle dolu bir pano.
“Basit” parçaların etrafındaki termal ve mekanik stresi kontrol edin
Sıcak regülatörlerin yanında büyük kapasitörler, desteklenmeyen kart kenarlarında ağır konektörler ve olağanüstü arıza maliyeti yaratan koruma parçaları. Kısmen aile meselesi değil. yerel yönetim kurulu ortamıdır.
Okuyucular genellikle “bir PCBA’daki bileşenler” istediklerinde ne demek istiyor?
Çoğu okuyucu sonsuz bir katalog istemiyor. Çıplak bir tahtayı çalışan bir elektronik montaja neyin dönüştürdüğünü ve hangi grup gruplarının imalat, tedarik ve testten önce daha fazla ilgiyi hak ettiğini anlamaya çalışıyorlar. Bu bağlamda, yararlı cevap, bir PCBA’nın beklenen elektrik parçalarını içermesidir, ancak mühendislik değeri davranış, denetim kapsamı ve saha servis edilebilirliğinden gelir.
Bu nedenle, “PCBA’daki Ortak Bileşenler” ve “PCBA ve Bileşenleri Nedir” tek bir makalede ele alınabilir. Arama amacı aynıdır: monte edilmiş bir devre kartındaki tipik parça ailelerini tanımlayın ve sadece bir bileşen posterinde değil, lehimlemeden sonra neden önemli olduklarını anlayın.
Sonuç
Bir PCBA, popüler bir PCB’den daha fazlasıdır. Bileşen ailelerinin, paket kararlarının ve montaj yöntemlerinin artık gerçek üretim ve test kısıtlamaları altında etkileşime girdiği bir panodur. Bir PCBA’daki yaygın bileşenler arasında pasifler, yarı iletkenler, konektörler, koruma cihazları ve elektromekanik parçalar bulunur, ancak ciddi bir inceleme sorusu, kart bir çalışma düzeneği haline geldiğinde bu parçaların yerleştirme, lehimleme, kontrol ve servis edilebilirliği nasıl etkilediğidir.
PCB ve PCBA arasındaki fark nedir?
Bir PCB, çıplak baskılı devre kartıdır. PCBA, bileşenler monte edildikten ve lehimlendikten sonra monte edilmiş karttır, bu nedenle inceleme, test ve sistem entegrasyonuna hazırdır.
Bir PCBA’da bulunan ortak bileşenler nelerdir?
PCBA’ların çoğu dirençleri, kapasitörleri, indüktörleri, diyotları, transistörleri, entegre devreleri, konektörleri, osilatörleri, anahtarları ve sigortalar veya TVS cihazları gibi koruma parçalarını içerir. Kesin karışım, ürün fonksiyonuna ve montaj yöntemine bağlıdır.
Bileşen paketleri bir PCBA’da neden önemlidir?
Paketler, besleyici kurulumunu, şablon tasarımını, lehim eklemi görünürlüğünü, termal davranışı, inceleme kapsamını ve yeniden işleme erişimini etkiler. Benzer elektrik fonksiyonlarına sahip iki pano, paket karışımı farklıysa çok farklı montaj riskine sahip olabilir.
Bir PCBA hem yüzeye monte hem de delikli bileşenleri kullanabilir mi?
Evet. Birçok montaj, SMT ve delikli parçaları karıştırır, çünkü konektörler, güç donanımı, transformatörler veya mekanik olarak stresli parçalar, küçük elektrikli parçaların çoğu SMT paketlerinde kalırken, delik şeklinde hala daha iyi olabilir.
