Orijinal CP2102 IC geçiş deliği (DIP) elle monte edilmiş panolar için ideal olacak olsa da, Silicon Labs CP2102 ailesini yalnızca yüzeye monte edilmiş bir QFN ambalajında sunar. USB-UART arayüzünü uygulamak için, donanım tasarımının küçük bir CP2102 koparma modülü, 0,1 inç (2,54 mm) standart bir başlık veya doğrudan lehim IC yerine harici bir USB kablosu entegre etmesi gerekir.
CP2102 Entegrasyonu için Yüzey Kurulum Stratejisi ve Delik

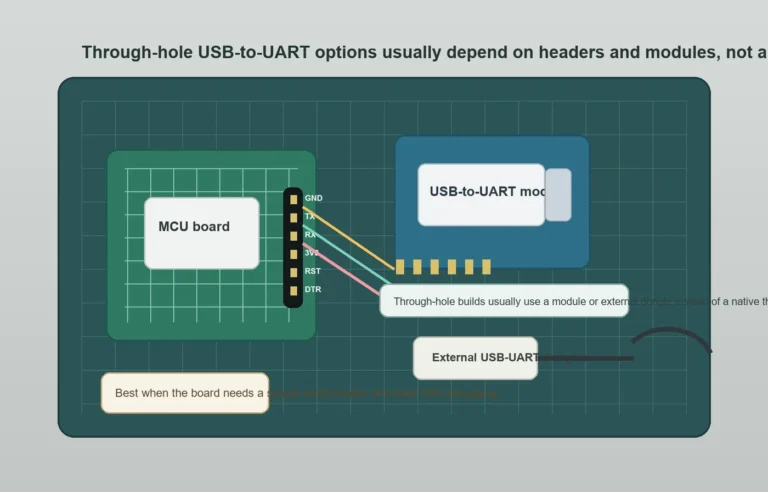

CP2102 adı, USB’den UART’a köprü cihazına atıfta bulunur, ancak cihaz ailesi genellikle yüzeye montaj montajı için paketlenir. Bu, tahta deliği tasarımcısının genellikle üç değiştirmeden birini aradığı anlamına gelir: köprünün etrafına yerleştirilmiş bir pin-başlık modülü, başlığa bağlı harici bir USB-UART adaptörü veya köprüyü SMT’nin bir parçası olarak tutan bir yeniden tasarım, diğeri ise montaj dostu kalır.
Bu, karşılaştırırken gördüğünüz fedakarlığın aynısı Delik içinden ve yüzeye montaj limitleri. Paket kararları lehimleme zorluklarından daha fazlasını değiştirir. Ayrıca, hata ayıklama erişilebilirliğini, muhafaza yüksekliğini, ESD’ye pozlamayı, konektör gerginliğini ve laboratuvar ayarları kötüye kullanıldığında kartı düzeltmenin ne kadar kolay olduğunu değiştirir.
Prototip ve üretim için CP2102 uygulama seçeneklerinin karşılaştırılması
Kart yalnızca geri yüklendiğinde programlanır veya hata ayıklanırsa, 4 pimli veya 6 pimli başlıklar ve harici dongle’lar genellikle en temiz seçenektir. USB konektörünü hedef karttan tutarsınız, köprüyü ve kristal IC’yi düşük hacimli bir düzeneğe yönlendirmekten kaçınırsınız ve arızalanırsa adaptörü anında değiştirebilirsiniz. Bu, elle lehimlenecek prototipler, laboratuvar ekipmanları veya eğitim panoları için çok ilginçtir.
Başlık artı harici dongle daha iyi olduğunda?
Ürün kalıcı bir USB konektörü gerektirmediğinde, muhafaza alanı dar olduğunda veya ekip birden fazla panoda çalışan iyi bilinen bir hata ayıklama aracı istediğinde bu satırı kullanın. Ana endişe, son kullanıcı USB iletişiminden daha fazla alan kurtarma veya önyükleyici erişimiyse, kartı daha basit hale getirir.
Pin-başlık modülü ne zaman daha mantıklı?
Küçük bir modül, kartın yerleşik USB-UART özelliğine gerçekten ihtiyacı olduğunda yardımcı olur, ancak montaj yöntemi çoğunlukla hala delik dostu veya tezgah dostudur. Bu durumda, küçük alt kart ve ana PCB üzerindeki sabit köprü sadece bir başlık pimi veya soket dişi gerektirir. Daha kolay anakart montajı ve daha kolay değiştirme için yükseklikleri ve mekanik karmaşıklığı değiştirirsiniz.
Tahtadaki SMT köprüsü ne zaman alınır?
Kart tekrarlayan yapıya, sınırlı muhafaza yüksekliğine veya daha yumuşak ürün davranışına yol açarsa, yerleşik SMT köprüleri yine de daha iyi bir mimari olabilir. İşin püf noktası, kararı montajın geri kalanından izole etmektir: düzeni temiz tutmak, USB hattını korumak ve küçük bir köprü IC’sini tam pano yeniden işleme yüküne dönüştürmekten kaçınmaktır.
Anakart Ayrıntıları ve Köprü Parça Numarası
Seri erişim tahtaya geçtiğinde, köprünün marka adından birkaç küçük tasarım seçeneği daha önemlidir. Birincisi, voltaj alanının netliğidir. Hedef UART 3.3V ise, başlık, modül veya dongle kurulumu, kimsenin 5V mantığını alışkanlığa bağlamaması için bunu açıkça belirtmelidir. İkincisi etiketlemedir. TX, RX, GND ve isteğe bağlı önyükleme pimleri veya önyükleme, PDF’yi açmadan beyaz tahtada okunmalıdır.
Bir sonraki sorun bir davranış sıfırlamasıdır. Birçok iş akışı, ürün yazılımı indirmelerinin veya otomatik sıfırlama mantığının temiz bir şekilde tetiklenebilmesi için bir DTR veya RTS kullanılabilir. Önemliyse, kasıtlı olarak yönlendirin ve belgeleyin. Her harici adaptörün aynı el sıkışma sinyalini veya aynı başlık sırasını gösterdiğini varsaymayın. Basit seri problemler genellikle UART köprüsünün kendisinden ziyade uygun olmayan pin dizilerinden, kayan zeminden veya etiketlenmemiş sıfırlama niyetlerinden gelir.
Mekanik gerilmeler de önemlidir. Kırılgan Prenses modülüne takılan USB kablosu, PIN başlığına şaşırtıcı miktarda etki yaratabilir. Kartın tekrar tekrar hata ayıklanması muhtemelse, destek direğini, konektör yönünü ve seri yolun kartta olup olmadığını düşünün. İyi Delik içinden Lehimleme Uygulaması Yararlı, ancak kötü mekanik kararları ortadan kaldırmaz.
Tasarımda CP2102 ne zaman kullanılır?
CP2102 sınıfının işlevselliğini bir yapıda delikten ağır bir şekilde korumanın en pratik yolu, genellikle köprünün modülde veya küçük SMT kart kısmında yaşamasına izin vermektir. Bu yaklaşım, ana hedef panonun montajını kolaylaştırırken size bilinen bir seri arayüz sağlar. Ayrıca, modern köprü IC’nin 0,1 inçlik delik ayak izleri için değil, yüzeye monte üretim için optimize edildiği ambalaj gerçeğine de saygı duyar.
İçeri girerseniz, orijinal USB tasarım görevi gibi davranın. Konektörün kenarını koruyun, yönlendirmeyi düzgün tutun ve köprüyü yeniden işlemenin imkansız olduğu yere gömmeyin. Bir modül kullanıyorsanız, modülün kalkan, ekran veya muhafaza duvarıyla çarpışmaması için sabit bir yığın ve yükseklik planlayın. Her iki durumda da tasarım, hata ayıklama yolu kasıtlı olduğunda, ekip var olmayan bir silikon versiyonunu kovalarken değil.
sonuç
Sonuç olarak, doğru CP2102 entegrasyon stratejisini seçmek, prototip kolaylığını uzun vadeli üretim yetenekleriyle dengelemektir. Düşük hacimli kartlar veya test fikstürleri için, USB-UART arayüzünü 2.54mm başlık modülüne sökmek genellikle en temiz ve en çok tamir edilebilir çözümdür. Daha yüksek yoğunluklu ürünler için, orijinal SMT düzenine geçiş, yeniden akış işlemi mevcut olduktan sonra standart yol olarak kalır. En iyi tasarım, paketleme kısıtlamalarının genel donanım mimarisini tehlikeye atmasına izin vermeden test edilebilirliğe öncelik verir.
SSS
PCB montajı için gerçek bir CP2102 geçiş deliği paketi var mı?
Normal uygulamada, tasarımcılar CP2102 sınıfı cihazları doğru IC deliklerinden ziyade yüzeye monte edilmiş parçalar olarak ele alırlar. Delikten geçen delik dostu yapı genellikle koparma modülüne, eklenti çocuk kartına veya başlığa bağlı harici USB-UART adaptörüne bağlıdır.
Harici bir USB-UART dongle ne zaman yerleşik bir köprüden daha iyidir?
Kartın yalnızca hata ayıklama erişimine veya önyükleyiciye ihtiyaç duyduğunda, muhafaza alanı sıkı olduğunda veya birçok prototipte yeniden kullanılabilir bir laboratuvar aracı istediğinizde daha iyidir. Ayrıca, hedef PCB’nin tam bir USB köprü devresi taşıması gerekmediğinden yeniden çalışma riskini de azaltır.
Seri başlığın delikten hangi sinyalleri göstermesi gerekir?
Minimum, pozlama TX, RX, GND ve doğru mantık voltajı referansları. Firmware iş akışınız buna ihtiyaç duyarsa, aynı zamanda zamana elle elle güvenmek yerine programlama ve kurtarma adımlarının tekrarlanabilmesi için Sıfırlama, Önyükleme Modu, DTR veya RTS’yi de gösterir.
El montaj kartına USB-UART erişimi eklerken en büyük hata nedir?
En büyük hata, gerilim alanı, etiketleme, konektör gerginliği ve sıfırlama davranışını görmezden gelirken köprü parça numarasına odaklanmaktır. Alan arızalarının ve hayal kırıklıklarının çoğu, UART dönüştürme işlevinin kendisinden değil, arayüzün ayrıntılarından kaynaklanır.
