Halo, saya Aidan. Hari ini kita akan membahas tentang ground dalam rangkaian listrik. Di awal perjalanan saya, saya sempat kebingungan dengan pertanyaan sederhana: “Apa sebenarnya yang dimaksud dengan ground?” Saya sering melihat simbolnya di mana-mana—di rangkaian listrik, tutorial, bahkan dalam proyek Arduino saya—tetapi butuh waktu bertahun-tahun untuk benar-benar memahami maknanya secara mendalam. Izinkan saya berbagi apa yang telah saya pelajari, dengan memadukan teori dan pengalaman praktis.

Apa yang dimaksud dengan "ground" dalam rangkaian listrik?

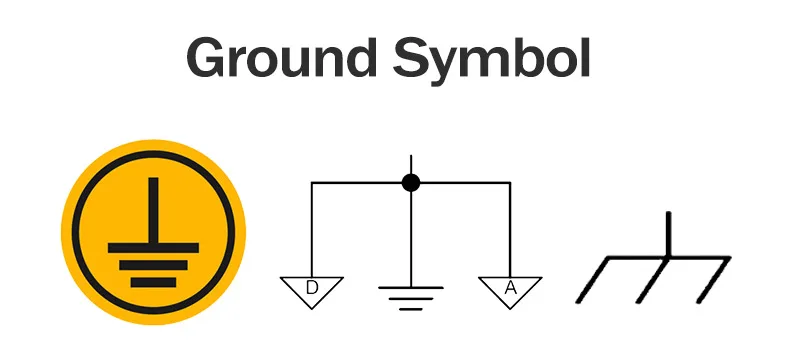

Kebingungan saya bermula dari skema rangkaian. Mengapa beberapa diagram menghubungkan komponen ke simbol zigzag bertuliskan “GND” alih-alih ke kutub negatif baterai? Ternyata, ground hanyalah titik acuan. Pada rangkaian dengan satu baterai, hal ini mudah: ground = kutub negatif.

Namun, seiring berkembangnya rangkaian, ground menjadi titik acuan “nol volt” yang digunakan bersama oleh semua komponen. Dan dalam banyak kasus, ground dihubungkan ke bumi atau benda konduktif berukuran besar seperti rangka logam. Sambungan ini sangat penting untuk keselamatan, karena berfungsi sebagai pengaman terhadap sengatan listrik.

Tujuan Utama Grounding

Ground bukan sekadar kabel—ia adalah pahlawan tak dikenal yang menjaga sirkuit Anda tetap aman, stabil, dan bebas gangguan. Bayangkan sistem pembuangan limbah sebuah kota: tanpa sistem tersebut, limbah (dalam hal ini, tegangan liar dan gangguan listrik) akan meluap, menyebabkan kekacauan. Ground berfungsi sebagai "sistem pembuangan limbah" sirkuit Anda, mengalihkan arus gangguan berbahaya jauh dari pengguna dan komponen sensitif sambil menyediakan referensi 0V yang stabil untuk pengukuran sinyal. Satu ground yang buruk saja dapat mengubah amplifier Anda menjadi mesin yang berdesis, merusak PCB Anda, atau bahkan menyetrum seseorang.

Poin-poin Utama

Keamanan:
- Mencegah sengatan listrik dengan mengalirkan arus gangguan ke tanah, sehingga mengurangi risiko cedera pada manusia dan hewan.
- Mengaktifkan pemutus arus atau sekring saat terjadi gangguan, sehingga memisahkan sumber masalah.
Stabilitas Tegangan:
- Menstabilkan tingkat tegangan selama kejadian transien seperti sambaran petir atau kegagalan peralatan.
Pengurangan EMI/RFI:
- Meminimalkan gangguan elektromagnetik (EMI) dan gangguan frekuensi radio (RFI) dengan menyediakan jalur bagi gangguan untuk menghilang.
Perlindungan Peralatan:
- Melindungi perangkat elektronik sensitif dari lonjakan tegangan dan pelepasan muatan statis (ESD).

Berbagai Jenis Tanah

Arde

Ground bumi, atau ground pengaman, adalah salah satu jenis pertama yang saya pelajari. Saya melihatnya di sistem kelistrikan rumah saya, yaitu kabel hijau di stopkontak. Kabel ini merupakan sambungan langsung ke bumi, dan saya segera memahami pentingnya hal tersebut. Suatu kali, saya membantu seorang teman memperbaiki pemanggang roti tua. Kami membukanya dan melihat ada kabel yang terlepas dan menyentuh casing logamnya. Berkat ground bumi, ketika kami mencolokkannya, pemutus arus langsung terpicu. Jika tidak ada ground bumi, casing logam itu bisa saja menjadi bertegangan, dan kami bisa saja terkena sengatan listrik yang parah.

Keuntungan: Ini adalah langkah pengamanan yang andal. Dengan menyediakan jalur berimpedansi rendah bagi arus gangguan, sistem ini melindungi orang dari sengatan listrik dan membantu mencegah kebakaran akibat listrik. Di lingkungan industri, sistem ini wajib ada untuk mesin-mesin berukuran besar.
Kekurangan: Namun, saya menemukan bahwa pada beberapa sirkuit elektronik yang sensitif, ground dapat menimbulkan gangguan. Hal ini disebabkan karena ground dapat bertindak sebagai konduktor untuk interferensi elektromagnetik (EMI), yang dapat mengganggu sinyal pada sirkuit seperti amplifier audio.
Aplikasi: Grounding digunakan pada hampir semua peralatan listrik rumah tangga, mulai dari lemari es hingga TV, serta pada sistem distribusi listrik industri.

Pemasangan Ground pada Sasis

Saat pertama kali mulai mengutak-atik sistem audio mobil, saya jadi sangat akrab dengan ground sasis. Rangka logam mobil berfungsi sebagai ground bersama bagi semua komponen listrik dalam sistem tersebut. Hal ini mempermudah pemasangan kabel, karena alih-alih memasang kabel ground terpisah untuk setiap komponen, Anda cukup menghubungkannya ke sasis. Namun, saya juga belajar dengan cara yang sulit mengenai potensi kelemahannya. Saya memasang amplifier baru di mobil saya, dan setelah beberapa saat, saya mendengar suara dengungan yang aneh. Ternyata, saya telah menciptakan loop ground karena cara saya menghubungkan amplifier ke sasis.

Keuntungan: Penghubungan ground pada sasis membuat pemasangan kabel menjadi jauh lebih mudah dan juga dapat membantu mengurangi gangguan elektromagnetik dengan berfungsi sebagai pelindung terhadap medan elektromagnetik eksternal.
Kekurangan: Jika tidak di-ground dengan benar, hal ini dapat menjadi sumber sengatan listrik. Dan seperti yang saya alami, hal ini dapat menimbulkan ground loop, yang dapat menyebabkan berbagai masalah seperti gangguan suara pada sistem audio.
Aplikasi: Digunakan dalam berbagai macam perangkat elektronik otomotif, serta pada komputer, di mana casing logam sering berfungsi sebagai ground sasis.

Tanah Sinyal

Ground sinyal berfungsi sebagai referensi yang stabil bagi sinyal listrik. Pada masa-masa awal saya merakit rangkaian audio, saya tidak cukup memperhatikan hal ini, dan hal itu terlihat jelas. Saat itu saya sedang merakit pedal gitar sederhana, namun suaranya terdistorsi. Setelah melakukan riset dan melalui proses coba-coba, saya menyadari bahwa saya telah salah mengatur ground sinyal. Dalam rangkaian audio, terutama yang menggunakan komponen sensitif, ground sinyal yang bersih sangatlah penting.

Keuntungan: Membantu mengurangi noise dan interferensi pada sinyal listrik, memastikan sinyal tetap bersih dan akurat. Hal ini sangat penting untuk perangkat seperti amplifier audio dan penerima radio.
Kekurangan: Jika tidak dirancang dengan benar, hal ini justru dapat menimbulkan noise dan interferensi. Selain itu, ground signal mudah terpengaruh oleh ground loop, yang dapat menyebabkan distorsi sinyal.
Aplikasi: Ground sinyal digunakan dalam berbagai jenis sirkuit elektronik yang menangani sinyal, mulai dari peralatan audio kelas atas hingga perangkat komunikasi.

Ground Analog dan Ground Digital

Saat saya mulai mengerjakan rangkaian yang memiliki komponen analog dan digital, saya belajar tentang pentingnya memisahkan ground analog dan ground digital. Saya sedang merancang rangkaian untuk sistem akuisisi data, dan hasil pembacaan yang diperoleh sangat tidak konsisten. Ternyata, sinyal digital mengganggu sinyal analog karena saya belum memisahkan ground dengan benar.

Keuntungan: Memisahkan kedua ground tersebut mengurangi noise dan interferensi antara sinyal analog dan digital, sehingga meningkatkan kinerja dan akurasi rangkaian.
Kekurangan: Hal ini menambah kompleksitas pada desain sirkuit. Anda harus berhati-hati dalam menghubungkan kedua ground pada satu titik untuk menghindari ground loop, dan mungkin memerlukan komponen tambahan.
Aplikasi: Hal ini digunakan dalam sirkuit terpadu sinyal campuran, serta dalam peralatan audio-video dan sistem kontrol industri.

Lapangan Virtual

Awalnya, konsep ground virtual cukup membingungkan bagi saya. Saya pertama kali menjumpainya dalam rangkaian penguat operasional. Ground virtual ini sebenarnya tidak terhubung secara fisik ke ground, tetapi berperilaku seolah-olah terhubung, berkat adanya sirkuit umpan balik. Saya ingat pernah kesulitan memahami bagaimana sebuah titik dalam rangkaian bisa berada pada tegangan 0 volt tanpa koneksi langsung ke ground.

Keuntungan: Hal ini memungkinkan pembuatan titik referensi yang stabil tanpa koneksi langsung ke ground, yang berguna dalam rangkaian yang sensitif terhadap gangguan ground atau di mana koneksi fisik ke ground tidak memungkinkan.
Kekurangan: Penerapannya lebih rumit dan memerlukan desain loop umpan balik yang cermat. Jika nilai resistor tidak tepat, ground virtual tidak akan berfungsi seperti yang diharapkan.
Aplikasi: Ground virtual digunakan pada penguat operasional, pengatur tegangan, dan beberapa penguat audio.

Kabel Fase vs. Kabel Netral dan Pengikatan

Seiring bertambahnya pengalaman saya dalam bidang sistem kelistrikan, saya menyadari bahwa seringkali terjadi kebingungan antara istilah "ground," "netral," dan "bonding." Meskipun istilah-istilah ini saling terkait, masing-masing memiliki arti dan fungsi yang berbeda.

Tanah

Ground, seperti yang telah kita bahas, adalah titik acuan dalam rangkaian listrik yang berfungsi sebagai jalur balik bersama bagi arus listrik. Ground sering dihubungkan ke tanah atau benda konduktif berukuran besar untuk melindungi dari sengatan listrik.

Netral

Netral adalah konduktor yang digunakan dalam sistem kelistrikan arus bolak-balik (AC) untuk menyediakan jalur balik bagi arus listrik. Pada rangkaian AC pada umumnya, kabel netral dihubungkan ke tap tengah trafo dan dihubungkan ke ground pada titik masuk layanan. Kabel netral mengalirkan arus yang tidak seimbang dalam rangkaian dan membantu menjaga tegangan tetap stabil.

Ikatan

Pembondingan adalah proses menghubungkan bagian-bagian logam pada suatu sistem kelistrikan untuk menciptakan jalur dengan impedansi rendah bagi arus gangguan. Hal ini membantu memastikan bahwa semua bagian logam berada pada potensial listrik yang sama dan mengurangi risiko sengatan listrik. Pembondingan biasanya dilakukan dengan menggunakan konduktor pembondingan, seperti kabel tembaga atau pita logam.

Penting untuk dicatat bahwa meskipun ground dan netral sama-sama merupakan konduktor, keduanya memiliki fungsi yang berbeda. Ground terutama digunakan untuk keamanan, sedangkan netral digunakan untuk melengkapi rangkaian listrik. Sebaliknya, pengikatan digunakan untuk memastikan keamanan dan integritas sistem kelistrikan.

Pemecahan Masalah dan Tips Pengardean

Berikut ini adalah kesalahan-kesalahan mendasar yang pernah saya lakukan (dan cara menghindarinya).

Kasus Pemecahan Masalah

Kasus Tanah yang Mengapung

Saat menguji rangkaian, saya lupa menyambungkan kabel ground. Multimeter menunjukkan tegangan yang tidak menentu, dan LED-nya berkedip-kedip. Pelajaran yang bisa dipetik: Selalu sambungkan ground. Itu adalah fondasinya, bukan sekadar tambahan belaka.

Kisah Mengerikan tentang Ground Loop

Saat merekam vokal, mikrofon saya menangkap suara dengung 60 Hz. Penyebabnya? Dua perangkat yang terhubung ke titik ground yang berbeda, sehingga membentuk loop. Solusinya: Gunakan DI box untuk memutus loop dan mengisolasi sinyal.

Mimpi Buruk yang Sering Terjadi

Dalam proyek antena WiFi, sinyal 2,4 GHz saya terus melemah. Saya menggunakan kabel ground yang panjang, yang bertindak seperti induktor pada frekuensi tinggi. Beralih ke ground plane yang kokoh dan via yang pendek berhasil mengatasi masalah tersebut. Ingat: Frekuensi tinggi tidak cocok dengan induktansi.

Ground Sasis (Senjata Rahasia Mobil Saya)

Saat memasang sistem audio mobil, saya mengetahui bahwa rangka logam mobil berfungsi sebagai ground sasis. Alih-alih memasang kabel ground terpisah untuk setiap komponen, saya menghubungkan semuanya ke rangka tersebut. Cara itu berhasil—sampai akhirnya saya menambahkan subwoofer dan mendengar suara dengung. Ternyata, suara bising dari alternator menyusup ke dalam loop ground. Kesimpulannya: Ground sasis memang mempermudah pemasangan kabel, tetapi membutuhkan pengelolaan gangguan suara yang cermat.

Ground Sinyal: Mengapa Sistem Audio Saya Gagal?

Saat membuat pedal gitar, saya menggabungkan komponen analog dan digital. Hasilnya? Suara yang terdistorsi. Saya mengabaikan pemisahan ground sinyal—sirkuit analog membutuhkan ground yang bebas gangguan, sementara logika digital menghasilkan noise. Solusinya: Memisahkan ground dan menghubungkannya pada satu titik. Kini pedal saya terdengar jernih!

Alat Pemecahan Masalah

Multimeter: Periksa kontinuitas antara ground dan Bumi. Jika nilainya lebih dari 5Ω? Periksa lebih lanjut.
Oscilloscope: Periksa gangguan pada lapisan ground. Ground yang bersih harus datar, bukan bergelombang.
Clamp Meter: Uji arus kesalahan ground pada sistem AC. Jika nilainya melebihi 5mA, ada yang salah.

Tips untuk Desain PCB

Saat saya mulai mendalami tata letak PCB, tips-tips ini sangat membantu:

Penumpukan Lapisan: Lapisan ground khusus mengurangi noise. Untuk papan empat lapis, rute sinyal di bagian atas/bawah dan letakkan ground/daya di tengah.
Kapasitor Decoupling: Tempatkan kapasitor 0,1μF sedekat mungkin dengan IC. Kaki ground-nya harus langsung terhubung ke lapisan ground.
Grounding Bintang vs. Jaring: Gunakan pola bintang untuk frekuensi rendah (satu titik pusat), dan pola jaring untuk frekuensi tinggi (jaringan via).

Standar dan Peraturan tentang Pembumian

NEC (AS): Mewajibkan penggunaan elektroda pembumian (misalnya, tiang yang ditancapkan) dan penyambungan wadah logam.
IEC (Eropa): Menekankan klasifikasi sistem TN, TT, dan IT.
India (IS 3043): Menentukan ambang batas resistivitas tanah dan dimensi elektroda.
Tantangan: Proyek global harus menyesuaikan standar yang bertentangan (misalnya, NEC 250.56 versus IEC 62305 untuk perlindungan petir).

Pertanyaan yang Sering Diajukan

Apakah ground sama dengan 0 volt?

Dalam kebanyakan kasus, ground dianggap sebagai titik acuan nol volt. Namun, saya telah mengetahui bahwa tegangan ground yang sebenarnya dapat sedikit bervariasi tergantung pada rangkaian dan titik acuannya. Pada beberapa rangkaian yang kompleks, mungkin terdapat selisih tegangan kecil dibandingkan dengan titik-titik lain dalam rangkaian tersebut. Jadi, meskipun umumnya dianggap sebagai 0 volt, hal ini tidak selalu sesederhana itu.

Apakah netral sama dengan ground?

Tidak, keduanya tidak sama. Kabel netral terutama berfungsi untuk mengalirkan arus tidak seimbang dalam rangkaian arus bolak-balik (AC), sedangkan kabel ground berfungsi untuk keamanan dan sebagai titik acuan. Saya ingat pernah bingung soal ini saat pertama kali mulai bekerja dengan sistem kelistrikan arus bolak-balik, tetapi begitu saya memahami perbedaan fungsinya, semuanya jadi jauh lebih jelas.

Apa yang terjadi jika rangkaian listrik tidak di-ground dengan benar?

Saya telah menyaksikan sendiri akibat dari pengardean yang tidak tepat. Pada rangkaian yang sedang saya kerjakan, kurangnya pengardean yang tepat menyebabkan peralatan tersebut mengalami gangguan. Selain itu, ada risiko tersengat listrik. Tanpa sambungan arde yang tepat, arus gangguan tidak dapat mengalir dengan aman, sehingga peralatan listrik menjadi berbahaya jika disentuh. Hal ini juga dapat menyebabkan gangguan elektromagnetik, yang memengaruhi kinerja perangkat elektronik.

Bagaimana cara memeriksa apakah suatu rangkaian telah di-ground dengan benar?

Saya telah menggunakan beberapa metode untuk menguji grounding. Salah satunya adalah dengan menggunakan multimeter untuk mengukur tegangan antara terminal ground sirkuit dan titik ground yang diketahui, seperti pipa air logam. Jika tegangannya mendekati nol, itu pertanda baik. Metode lainnya adalah dengan menggunakan ground fault circuit interrupter (GFCI). Alat ini dapat dengan cepat mendeteksi gangguan ground dan memutus aliran listrik, sehingga melindungi dari sengatan listrik.

Kesimpulan

Perjalanan saya dalam memahami pengardean pada rangkaian listrik telah berlangsung lama dan sangat bermanfaat. Dari kebingungan di masa-masa awal hingga keyakinan yang saya miliki sekarang dalam merancang dan memecahkan masalah pada sistem yang diarde, saya telah belajar bahwa pengardean bukanlah sekadar konsep sederhana. Ini adalah bagian penting dari teknik elektro, yang memengaruhi segala hal mulai dari keselamatan rumah kita hingga kinerja perangkat elektronik yang kompleks. Saya berharap dengan berbagi pengalaman dan pengetahuan saya, orang lain dapat lebih mudah memahami aspek penting dari rangkaian listrik ini.
