Selección de hardware y primer encendido del STM32F401
El STM32F401 combina un núcleo Arm Cortex-M4 de hasta 84 MHz con distintas opciones de encapsulado, memoria y periféricos. El código de pedido completo debe ser la referencia del diseño: el nombre de la familia no confirma por sí solo los pines disponibles, la capacidad de Flash ni los temporizadores e interfaces. Revise la hoja de datos exacta antes de liberar el esquema o cargar la aplicación.
- Confirme el dispositivo: coteje encapsulado, grado térmico, densidad de Flash y mapa de pines con la BOM y la huella; no suponga que todas las variantes STM32F401 son intercambiables.
- Revise cada alimentación: conecte todos los pines
VDD,VSS,VDDAyVSSAsegún la documentación, con desacoplo local y capacidad de reserva adecuados al encapsulado. - Defina arranque y depuración: fije
BOOT0a un nivel conocido y expongaSWDIO,SWCLK,NRST, masa y la tensión de referencia sin cargas externas fuertes. - Valide el reloj: compruebe frecuencia, red de carga y tiempo de arranque; inicie las pruebas con el reloj interno antes de activar el cristal externo o la frecuencia máxima.
- Encienda por etapas: use una fuente limitada en corriente, mida reset y rails, lea el identificador por SWD y pruebe un GPIO y un temporizador antes de habilitar periféricos de potencia o comunicación.

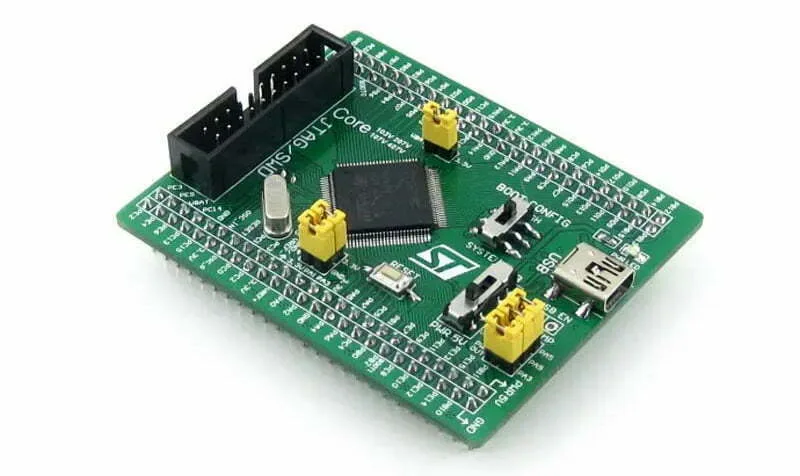

Acerca de los microcontroladores STM32f4
Los microcontroladores STM32f4 son microcontroladores ARM Cortex-M4 de 32 bits fabricados por STMicroelectronics. Están diseñados para ser dispositivos de bajo consumo y alto rendimiento que ofrecen una amplia gama de características, incluyendo una amplia gama de periféricos, un reloj de alta velocidad, múltiples interfaces de comunicación y una variedad de opciones de gestión de energía.
Características
- Núcleo ARM Cortex-M4 con unidad de punto flotante (FPU);
- Modos de bajo consumo;
- Unidad de cálculo CRC;
- Convertidor analógico-digital;
- Convertidor digital-analógico;
- Reloj, reinicio y gestión de energía;
- Modo de depuración;
- Controlador DMA;
- Interfaz CAN;
- Interfaz MAC Ethernet con compatibilidad con IEEE 1588;
- Interfaz de cámara;
- Controlador LCD-TFT;
- Aceleración criptográfica.
Parámetro de rendimiento
- Núcleo RISC Cortex-M4 de 32 bits y 180 MHz;
- Hasta 256 Kbytes de memoria Flash;
- Hasta 17 temporizadores;
- Hasta 12 interfaces de comunicación;
- Hasta 12 salidas PWM;
- Hasta 4 controladores DMA;
- Hasta 100 E/S;
- Hasta 4 ADC y 4 DAC;
- Hasta 192 Kbytes de SRAM;
- Gestión del reloj, reinicio y alimentación;
- ADC de 12 bits;
- Hasta 3 interfaces SPI;
- Hasta 3 interfaces USART;
- Hasta 2 interfaces I2C;
- 2 interfaces USB 2.0 OTG.
Modelos compatibles de la serie STM32f4
A continuación se muestran todos los modelos de la serie STM32f4 que podemos ayudarle a desbloquear:
- STM32F469/479
- STM32F429/439
- STM32F427/437
- STM32F407
- STM32F417
- STM32F405/415
- STM32F401
- STM32F410
- STM32F411
- STM32F412
- STM32F413/F423
