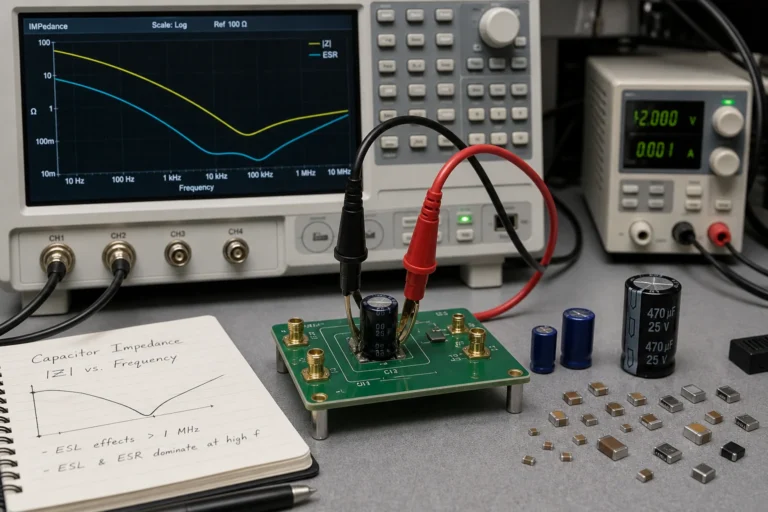

Bir kondansatörün empedansı genellikle basit bir formülle ifade edilir: Xc = 1 / (2?fC). Bu ilişki ideal bir kapasitör için doğrudur ve başlangıç için hala doğru noktadır. Ancak gerçek kapasitörlerin bir devre kartı üzerinde nasıl davrandığını açıklamak için yeterli değildir. Eşdeğer seri direnç, eşdeğer seri endüktans, dielektrik kayıp, DC önyargı kayması ve PCB montajı devreye girdiğinde, kullanılabilir empedans eğrisi çok daha ilgi çekici hale gelir.
Bu ayrım, güç ayrıştırma, analog filtreleme, zamanlama ağları ve kararlılık çalışmaları için önemlidir. Kondansatörleri yalnızca nominal kapasiteye göre seçen mühendisler, şemada doğru görünen ancak laboratuvarda hayal kırıklığı yaratan parçalarla karşılaşırlar.
İdeal formülün doğru yaptığı şeyler
İdeal bir kapasitörde, frekans yükseldikçe empedans düşer. Frekansı iki katına çıkarırsanız, kapasitif reaktans yarıya iner. Kapasitansı artırırsanız, aynı frekansta daha düşük empedans görülür. Bu nedenle kapasitörler AC dalgalanmasını sönümleyebilir, RC zaman sabitlerini ayarlayabilir ve anahtarlama yükleri için yerel şarj sağlayabilir.
Bu seviyede açıklama basit ve kullanışlıdır. Ayrıca filtre ve zamanlama tasarımına ve günlük sorun gidermeye doğrudan bağlanır. Arıza giderme sırasında multimetre sembolleri. Ancak frekans yükseldiğinde veya akım darbeleri parazitlerin önem kazanacağı kadar keskin hale geldiğinde bu ideal model bozulmaya başlar.
Gerçek kapasitör empedansının neden sonsuza kadar düşmeye devam etmediği
Her gerçek kapasitörde ESR ve ESL bulunur. ESR, empedans eğrisine dirençli bir taban ekler. ESL ise frekans yükseldikçe daha belirgin hale gelen endüktif davranış ekler. Birlikte, kapasitif ve endüktif etkilerin dengelendiği bir öz-rezonans noktası oluştururlar. Rezonansın altında, cihaz kapasitif görünür. Rezonansın üstünde ise endüktif görünmeye başlar.
Bu nedenle, daha yüksek nominal kapasitans, önem verdiğiniz frekansta daha düşük empedansı garanti etmez. Büyük bir elektrolitik kondansatör daha fazla enerji depolayabilir, ancak yüke yakın monte edilmiş küçük bir MLCC, paket ve bağlantı endüktansı önemli ölçüde daha düşük olduğu için hızlı kenar akımı açısından ondan daha iyi performans gösterebilir.
Paketleme, dielektrik ve önyargı, cevabı değiştirir.
Kondansatör empedansı, kapasitans değerinden daha fazlasına bağlıdır. Dielektrik sınıfı, kayıp davranışını değiştirir. Gerilim değeri, fiziksel geometriyi etkiler. Paket boyutu, endüktansı değiştirir. MLCC parçaları ayrıca DC bias altında etkin kapasitansını kaybedebilir, bu da empedans eğrisini katalog numarasından uzaklaştırır. Bu, kağıt üzerinde cömert görünen bir ayırma ağının, anahtarlamalı regülatörde veya yüksek hızlı dijital tasarımda yine de düşük performans göstermesinin nedenlerinden biridir.
Bu etkiler, özellikle aşağıdaki gibi öngörülebilir döngü davranışı gerektiren devrelerde önemlidir: transempedans amplifikatör tasarımı veya bir LM2596 düşürücü dönüştürücü şeması. Bu durumlarda kapasitör, yalnızca bağımsız bir değer değil, frekansa bağlı bir sistemin parçasıdır.
PCB montajı, pratik empedansı belirleyebilir.
İyi seçilmiş bir kondansatör bile, kötü bağlandığında avantajını kaybeder. Uzun izler, dar boyunlu bağlantılar, ekstra geçiş delikleri veya uzak bir geri dönüş yolu, veri sayfasında belirtilmeyen endüktans ekler. Hızlı akım döngülerinde, devre kartı, bileşen seçimi kadar sorun yaratabilir. Bu nedenle, ayırma kondansatörleri, destekledikleri pinlere fiziksel olarak yakın, dar akım döngülerine sahip ve minimum geçiş deliği cezasıyla yerleştirilmelidir.
Onarım ve hata ayıklama açısından, aynı kapasitans ve voltaj değerine sahip bir yedek kondansatörün neden yine de davranış değişikliğine yol açabileceğini de açıklar. Farklı paket yapısı veya uç uzunluğu, empedans profilini salınımı, dönüştürücü kararlılığını veya gürültüyü etkileyecek kadar değiştirir.
Sadece kapasitansa göre değil, frekans hedefine göre seçim yapın.
Pratik bir kapasitör seçim süreci, önemli olan frekans aralığıyla başlar. Toplu enerji depolama, ses bağlantısı, anahtarlama dalgalanması ve dijital baypaslama, bir parçadan aynı şeyi istemez. Frekans hedefi bilindiğinde, doğru soru şu olur: Bu devrenin yardıma ihtiyaç duyduğu bölgede empedansı yeterince düşük tutan parça hangisidir?
Dolayısıyla bir kapasitörün empedansı tek bir sayı değil, bir eğridir. Bu noktayı hatırlayan mühendisler, parça türü, paketleme, yerleşim ve paralel kombinasyonlar hakkında daha iyi kararlar alırlar. Formül hala önemlidir. Sadece gerçek bileşen fiziğine ve gerçek PCB düzenine dayandırılması gerekir.
Mühendisler neden sıklıkla farklı kapasitör tiplerini paralel olarak birleştirir?
Empedans eğrisi sorununa verilen yaygın bir yanıt, paralel olarak birden fazla kapasitör tipi kullanmaktır. Büyük bir kapasitör düşük frekanslı enerji talebini karşılayabilirken, daha küçük, düşük ESL’li bir MLCC, yüke daha yakın daha hızlı kenarları destekler. Bu sihirli bir istifleme değildir. Sadece her kapasitör farklı bir faydalı frekans bölgesini kapsadığında ve düzenleme, faydayı ortadan kaldıracak kadar parazitik endüktans eklemediğinde işe yarar.
Paralel ağlar da, parçalar etkileşime girdiğinde anti-rezonans oluşabileceğinden, dikkatli bir değerlendirme gerektirir. Hassas güç veya analog çalışmalarda, doğru karışım, yalnızca kapasitans değerlerinden varsayılmak yerine, simülasyon, empedans grafikleri veya tezgah ölçümleriyle doğrulanır. Bu da kapasitör empedansının bir sistem davranışı olduğunu, bir katalog onay kutusu olmadığını hatırlatan bir başka noktadır.
Bu nedenle, ayırma veya filtre parçaları seçerken, veri sayfasındaki empedans grafikleri tek başına nominal kapasitans değerinden daha kullanışlıdır. Grafik, parçanın gerçekten nerede faydalı olduğunu ve montaj veya parazitik sınırlamaların nerede devreye girmeye başladığını gösterir.
