Hoja de datos del microcontrolador PIC18F14K50

Comprobaciones de la hoja de datos PIC18F14K50 antes de fabricar

Utilice la hoja de datos correspondiente al código de pedido y encapsulado completos del PIC18F14K50, y compárela con el símbolo esquemático y la configuración del firmware. El nombre de familia no basta para confirmar pines, reloj USB, acceso de programación ni límites eléctricos. Antes de cerrar la PCB, contraste la revisión de silicio y las erratas vigentes con las funciones utilizadas. El primer firmware debe demostrar identificación ICSP, reset y reloj estable antes de habilitar USB o salidas de alta corriente.

  • Red de alimentación: conecte todos los pines de alimentación y masa indicados, coloque desacoplo junto al encapsulado e implemente el condensador de VUSB exigido para el regulador USB interno.
  • Dominio de reloj USB: verifique fuente de oscilador, PLL y bits de configuración que generan el reloj del módulo en todo el rango de tensión y temperatura.
  • Acceso de programación: mantenga accesibles MCLR/VPP, reloj y datos ICSP, alimentación y masa, sin cargas que alteren los niveles.
  • Multiplexación: contraste funciones USB, analógicas, temporizadores y puertos serie con la tabla de pines antes de asignar GPIO.
  • Márgenes eléctricos: separe máximos absolutos de condiciones recomendadas y revise corriente por pin, por puerto e impedancia de fuente del ADC.

Descripción general del PIC18F14K50

El PIC18F14K50 es un microcontrolador de bajo coste con funciones avanzadas y un valor especial en el mercado de los dispositivos USB integrados. Cuenta con una interfaz compatible con USB 2.0 de alta velocidad que puede cambiar automáticamente las fuentes de reloj y los niveles de potencia, lo que lo hace ideal para aplicaciones alimentadas por batería.

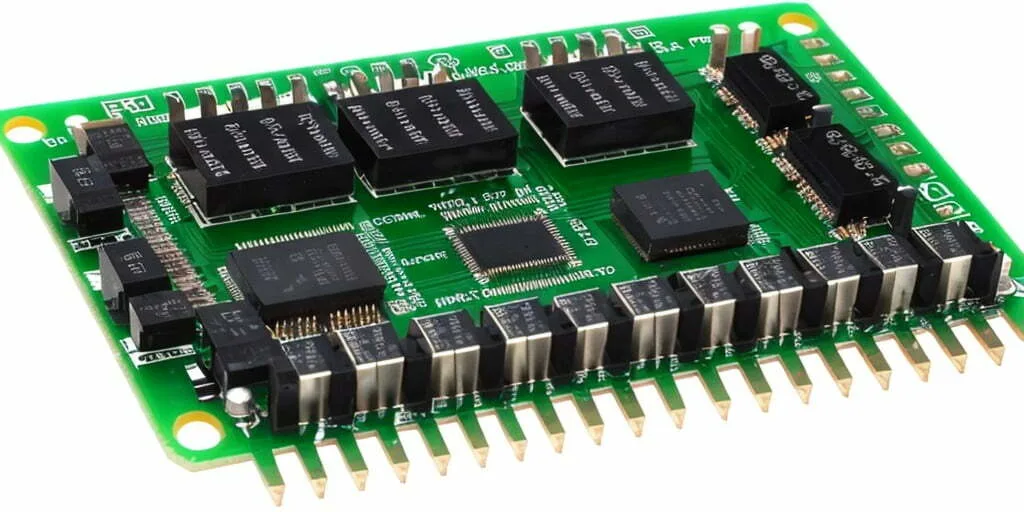

PIC18F14K50 Microcontroller

Características del PIC18F14K50

  1. Potencia de procesamiento:

  • Núcleo PIC18 de alto rendimiento
  • Arquitectura optimizada para compilador C
  • Multiplicador de hardware de ciclo único 8×8
  • Interfaz dual de captura/comparación/PWM: hasta 5 salidas PWM, tiempo muerto programable, apagado/reinicio automático
  1. Memoria y almacenamiento de datos:
  • RAM de doble acceso de 256 bytes con opciones de reloj flexibles
  1. Interfaces de comunicación:
  • Interfaz compatible con USB V2.0
  • Interfaz maestra I2C/SPI: compatible con todos los modos SPI de 3 hilos, máscara de direcciones Modos maestro y esclavo compatibles con I2CTM
  • Módulo USART direccionable mejorado: compatible con RS-485, RS-232 y LIN2.0
  1. Entrada/salida analógica y digital:
  • Módulo ADC de 10 bits y 9 canales: puede muestrear y convertir automáticamente; puede funcionar en modo de suspensión
  • Comparador analógico compatible con mTouchTM con latch W/SR – Funcionamiento de rail a rail – Multiplexación de entradas independiente
  • Referencia de voltaje programable en chip: versatilidad para funcionar con comparadores o ADC
  1. Gestión de la alimentación:
  • Función de reinicio por subtensión programable por software
  • Cuatro modos de funcionamiento de gestión de energía
  • Opción de arranque del reloj a doble velocidad
  1. Otras características:
  • Autoprogramable bajo control de software
  • Compatibilidad con prioridades de interrupción
  • Temporizador de vigilancia mejorado con periodo programable para UART a velocidad completa
  • Admite funcionamiento a baja velocidad y a velocidad máxima
  • Admite transferencias de control, interrupción, síncronas y masivas
  • Hasta 16 puntos finales (u 8 bidireccionales)
  • Detección automática de la conexión física al host USB
  • Puede funcionar a una frecuencia interna de hasta 48 MHz
  • Oscilador interno totalmente ajustable: deriva de frecuencia ajustable
  • Bucle de fase bloqueada (PLL) interno 4X: puede utilizar oscilador externo o interno
  • Monitor de reloj a prueba de fallos: puede apagarse de forma segura durante un fallo del oscilador

Parámetros del PIC18F14K50

  • Velocidad de la CPU: 48 MHz
  • 16 Kbytes de memoria flash
    768 bytes de RAM
  • 256 bytes de EEPROM de datos
  • Tamaño: 16 KB
  • Tamaño de la RAM: 768 B
  • Número de pines de E/S: 18
  • Rango de tensión de funcionamiento: 1,8 V a 5,5 V
  • 25 mA de corriente de sumidero/fuente GPIO
  • Paquete/caja: PDIP20, SOIC20, SSOP20, QFN20

PIC18F14K50 Pinout

El PIC18F14K50 está disponible en cuatro paquetes diferentes con diferentes configuraciones de pines: PDIP20, SOIC20, SSOP20 y QFN20.

PIC18F14K50 Pinout
