Обзор Leadless Chip Carrier (LCC)
Узнайте о технологии LCC — ключевом факторе миниатюризации и повышения производительности современных электронных устройств. В этом руководстве рассматриваются уникальный дизайн, тепловые характеристики и области применения.
⚡️ Электрические показатели
Короткие пути прохождения сигнала снижают задержки, что идеально для высокочастотных цепей.
📏 Компактный размер
Дизайн без внешних выводов экономит место на печатной плате, позволяя увеличить плотность монтажа.
🌡️ Термоменеджмент
Прямой контакт с платой обеспечивает быстрый отвод тепла для стабильной работы компонентов.
Что такое Leadless Chip Carrier?

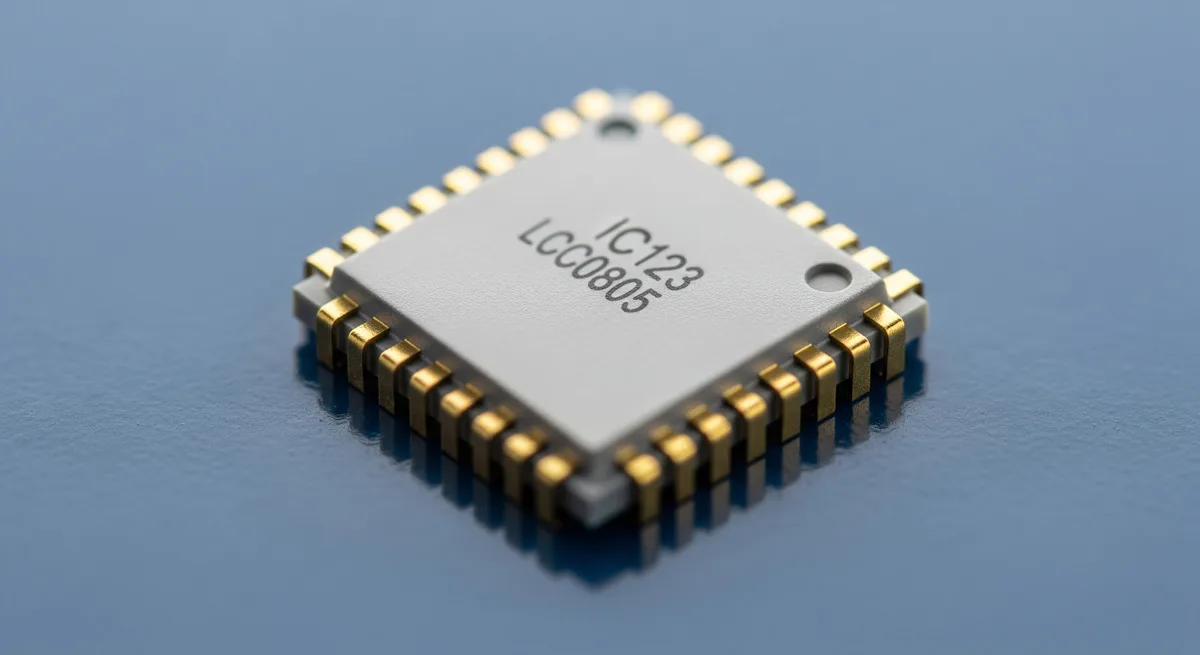

Leadless Chip Carrier (LCC) — это тип корпуса интегральной микросхемы, который не имеет внешних «ножек» (выводов). Вместо них для монтажа на печатную плату (PCB) используются контактные площадки или металлизированные полуотверстия по краям корпуса.
Металлизированные полуотверстия
Эти вертикальные каналы с металлизацией проходят по боковой грани корпуса. Они служат надежными точками пайки при поверхностном монтаже (SMT), обеспечивая стабильный электрический контакт.
Контактные площадки
Корпуса LCC оснащены плоскими металлизированными площадками на нижней стороне. Они обеспечивают прямое электрическое и тепловое соединение с платой, сводя к минимуму наводки и улучшая теплообмен.
Характеристики материалов
Выбор материала существенно влияет на возможности LCC. В то время как пластик (PLCC) популярен в бытовой электронике, керамика (CLCC) незаменима для критически важных систем.
Керамический LCC (CLCC)
5962-1721401VXC | Фото TI
- Герметичность: Обеспечивает защиту от воздуха и влаги, что критично для авиакосмической и военной отраслей.
- Превосходный отвод тепла: Керамика обладает высокой теплопроводностью, эффективно охлаждая кристалл.
- Механическая прочность: Жесткий корпус устойчив к физическим нагрузкам и агрессивной внешней среде.
- Высокая стоимость: Дороже в производстве из-за сложности материалов.
Пластиковый LCC (PLCC)
TL16C452FNR | Фото TI
- Экономичность: Изготавливается из литого пластика, что делает его идеальным для массовой электроники.
- Отработанная технология: Использование литья под давлением позволяет производить огромные партии при низких затратах.
- Отсутствие герметичности: В отличие от керамики, пластик может пропускать влагу со временем.
- Средняя прочность: Более чувствителен к температурным расширениям материала платы.
Основные преимущества LCC
Техническое превосходство LCC обуславливает его широкое применение. Нажмите на карточки, чтобы узнать больше.
Целостность сигнала
Отсутствие длинных выводов снижает паразитную индуктивность и сопротивление, что критично для высокоскоростной передачи данных.
Эффективное охлаждение
Припаянные площадки создают широкий тепловой путь к плате, обеспечивая стабильность работы мощных чипов.
Миниатюризация
Компактные размеры позволяют разместить больше функций на ограниченной площади печатной платы.
Интерактивное сравнение
Сравните LCC с форматами PLCC, BGA и QFP. Нажимайте на кнопки для смены метрики.
Области применения
LCC играет жизненно важную роль в высокотехнологичных отраслях. Нажмите на карточки для подробностей.
📡 Связь 5G
Используется в РЧ-модулях базовых станций для обеспечения передачи данных без потерь.
💻 Вычисления (HPC)
В серверах корпуса LCC обеспечивают быстрый доступ к данным и высокую плотность интеграции.
🚗 Автоэлектроника
Для датчиков беспилотного вождения LCC гарантирует надежность в сложных условиях эксплуатации.
🛰️ Аэрокосмос и Оборона
Керамические версии предпочтительны из-за их герметичности и стабильности при экстремальных температурах.
Особенности производства
Успешная интеграция требует понимания этапов сборки и факторов надежности.
Этапы производства
💡 Решения для надежности
- LCC-панели (Sockets): Позволяют заменять чип без перепайки, что удобно при прототипировании.
- Улучшенное охлаждение: Использование тепловых переходных отверстий и термоинтерфейсов (TIM).
- Учет КТР (CTE): Тщательный подбор материалов платы для компенсации температурных расширений.
