Servicio de diseño de PCB
Nuestras capacidades de diseño de PCB
Desde el diseño de placas de circuito hasta el diseño esquemático, ofrecemos servicios de diseño de PCB para satisfacer sus necesidades de desarrollo de productos. Con nuestro equipo de ingenieros experimentados, puede estar seguro de que el diseño de su producto está en buenas manos. Aprovechamos la tecnología más avanzada y las mejores prácticas del sector para entregar resultados de calidad dentro del plazo acordado.

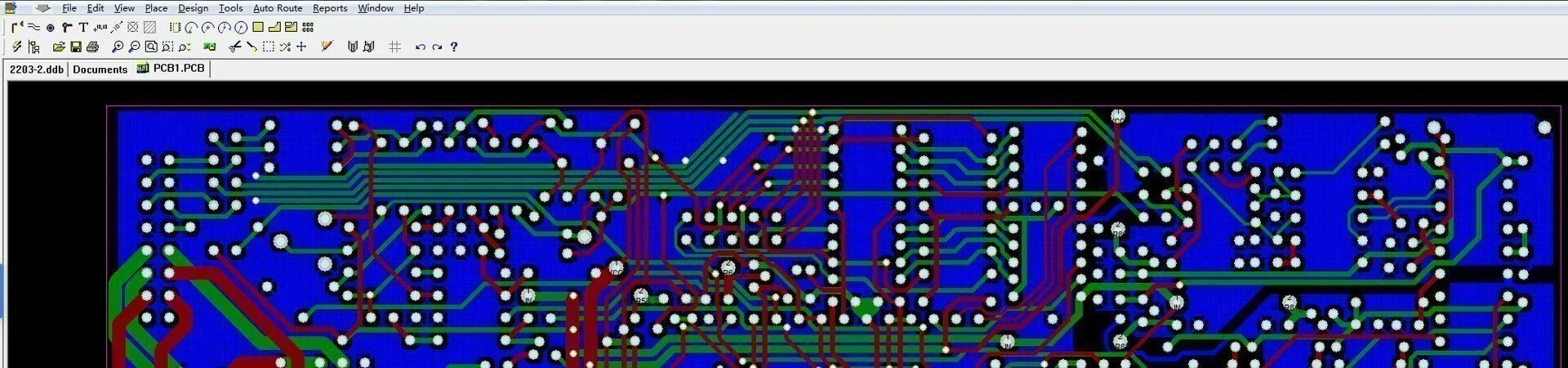

Diseño y disposición de PCB
Puede externalizar el diseño de su PCB con nosotros. Nuestros ingenieros internos le ayudarán a crear la PCB perfecta para su proyecto. Podemos satisfacer sus necesidades de diseño de PCB con diferentes programas como Altium Designer y KiCAD.
Diseño de apilamiento de PCB
Podemos diseñar y fabricar sus PCB con una configuración específica para su aplicación. También podemos incorporar resistencias, condensadores y otros componentes pasivos para lograr la funcionalidad deseada.
Captura esquemática
Nuestros ingenieros de esquemas trabajan con AutoCAD y Eagle. Al finalizar el proyecto, le entregamos un informe completo que incluye todos los esquemas, la lista de materiales y el diseño eléctrico.
Modelado 3D
Ofrecemos modelos 3D de alta calidad para sus proyectos de PCB. Garantizamos alta precisión, resolución y detalle. Puede obtener su modelo 3D en formato STL o VRML.
Ingeniería inversa de PCB
Este servicio es ideal para quienes desean crear una nueva versión de una PCB existente extrayendo datos eléctricos detallados. Con estos datos, puede crear una nueva PCB o reproducir una existente.
Servicios de integridad de la señal
La integridad de la señal es fundamental para sistemas con un margen de error muy bajo, como aplicaciones médicas o aeroespaciales. Podemos ayudarle a cumplir con cualquier requisito de integridad de señal en sus tarjetas de alta velocidad.
Desde el diseño esquemático hasta la producción final, le acompañamos en cada etapa del proceso de fabricación. Contamos con experiencia en diseño de PCB para diversas industrias, como dispositivos médicos, militares, equipos industriales y otras. Nuestras capacidades completas de diseño electrónico abarcan desde el inicio hasta el final, incluyendo:
- Diseño de plantilla micro BGA
- Optimización del diseño térmico de PCB
- Desarrollo de bibliotecas de componentes
- Diseño de PCB para módulos de alta densidad
- Diseño de radiofrecuencia (RF)
- Alta velocidad hasta 56G-PAM4
- Disposición óptima de agujeros pasantes
- Diseño de placa digital vs. analógica
- Paso mínimo de PIN BGA: 0,3 mm
- Validación de diseño DFM/DFA
- Comprobación de interferencias electromagnéticas (EMI)
- Construcción y verificación de bases de datos
- Integridad de la señal y reducción de la diafonía
- Control de enrutamiento e impedancia
Software de diseño de PCB
Realizamos una revisión exhaustiva del diseño de la PCB para sugerir el software de PCB más adecuado para el proyecto. Posteriormente, trabajamos con usted para desarrollar los esquemas y planos necesarios antes de generar el proceso final de fabricación de la PCB.En esta publicación, hemos creado una lista de 46 programas de diseño de PCB populares. )
- Diseñador de Altium
- DipTrace
- KiCad EDA
- Cadencia Allegro
- OrCAD
- Autodesk
Proceso de diseño de PCB
El proceso de diseño de PCB consta de muchos pasos, desde la planificación inicial y la creación del esquema hasta el diseño y el enrutamiento. A continuación, se presenta un breve resumen de los pasos principales:
1. Planificación inicial
En esta etapa, deberá definir los requisitos y las especificaciones del circuito, incluido el tamaño general, la forma y el propósito de la PCB.
2. Crear un diagrama esquemático
Hay muchas formas de crear un diagrama esquemático, pero el proceso general es bastante similar independientemente del software que utilice:
PrimeroNecesitará elegir un software de diseño de PCB. Existen muchos programas de captura de esquemas, como Eagle, Altium Designer, Autodesk EAGLE o KiCad. Es importante elegir uno compatible con su sistema operativo y con las funciones que necesita.
SegundoUna vez que hayas elegido un programa, deberás crear un nuevo proyecto y añadir tus componentes al esquema. Para ello, necesitarás conocer la huella y la asignación de pines de cada componente.
TerceroUna vez que hayas agregado todos los componentes, necesitarás conectarlos entre sí con cables.
AdelanteNecesitarás agregar etiquetas a los cables para poder identificarlos fácilmente más tarde.
Finalmente, ahora puedes guardar tu esquema y generar uno archivo Gerber.
Hay algunas cosas a tener en cuenta al crear un diagrama esquemático de PCB:
- Asegúrese de que todos los componentes estén claramente etiquetados. Esto incluye sus nombres y valores (si corresponde).
- Dibuje el diagrama a escala. Esto facilitará la transferencia del diseño a la placa de circuito impreso posteriormente.
- Utilice símbolos estandarizados para los componentes. Esto facilitará la lectura y comprensión del diagrama.
- Mantenga el diagrama lo más simple posible. Evite el desorden innecesario que podría dificultar la transferencia del diseño a la placa de circuito impreso.
- Asegúrese de que el diagrama esté limpio y ordenado. Esto facilitará la transferencia a la etapa de diseño de la PCB.
3. Diseño de PCB
Una vez completado el esquema, es hora de comenzar a diseñar la PCB. Esto implica colocar todos los componentes en la placa y conectarlos entre sí. Al diseñar la PCB, consulte el esquema e intente cumplir con los siguientes requisitos:
Condensador de desacoplamiento
Se debe añadir un condensador de desacoplamiento entre el pin de entrada de alimentación de cada circuito integrado y la tierra. El condensador de desacoplamiento debe estar lo más cerca posible del pin de alimentación del CI, y el bucle formado entre este, la fuente de alimentación y la tierra debe ser lo más corto posible.
Componentes grandes vs. pequeños
La disposición de los componentes debe facilitar la depuración y el mantenimiento. En otras palabras, los componentes grandes no pueden colocarse alrededor de los pequeños, y debe haber suficiente espacio alrededor de los componentes para su depuración.
circuito con la misma estructura
Para las partes del circuito de la misma estructura, se debe adoptar el diseño estándar "simétrico" tanto como sea posible, y las conexiones entre los componentes y los bloques funcionales se deben ajustar para lograr simplicidad.
Componentes enchufables
Los componentes enchufables del mismo tipo deben colocarse en una dirección en la dirección X o Y. El mismo tipo de componentes discretos polarizados también debe ser consistente en la dirección X o Y, lo que es conveniente para la producción y la inspección.
componentes de calefacción
Los elementos calefactores deben estar distribuidos uniformemente para facilitar la disipación del calor de la placa y de toda la máquina. Además, el elemento calefactor debe estar separado del elemento sensible a la temperatura (excepto el elemento de detección de temperatura).
componentes de potencia
Al disponer los componentes, se debe prestar la debida consideración a colocar los dispositivos que utilizan la misma fuente de alimentación lo más cerca posible para facilitar la futura separación de la fuente de alimentación.
4. Enrutamiento de PCB
El enrutamiento es el proceso de conectar los distintos componentes en la PCB. Es el proceso más importante en todo el diseño de la PCB. Esto afecta directamente el rendimiento de la placa. A continuación, le presentamos 10 consejos clave para el enrutamiento de PCB:
Utilice vías para conectar diferentes capas de la PCB;
Utilice diferentes anchos para diferentes trazos;
No utilice ángulos de trazado de 90 grados;
Utilice áreas de vertido de cobre para reducir la resistencia;
Asegúrese de que las pistas estén bien aisladas entre sí para evitar la diafonía;
Coloque las pistas de alimentación y tierra en capas separadas para minimizar el ruido;
Utilice el plano de tierra para reducir el ruido y mejorar la integridad de la señal;
Coloque primero las líneas de alimentación y tierra, seguidas de las líneas de señal;
Mantenga los anchos de traza y el espaciado consistentes para evitar la diafonía de señales;
Utilice la longitud de traza más corta posible para reducir la degradación de la señal.
5. Pruebas y fabricación
Una vez terminada la PCB, será necesario probarla para garantizar su correcto funcionamiento. Después, se podrá enviar a un fabricante para su producción en masa.
Herramientas útiles para pruebas de PCB
Existen numerosas herramientas para probar el diseño de una placa de circuito impreso (PCB). Uno de los aspectos más importantes al probar un diseño de PCB personalizado es garantizar su precisión y funcionalidad. Las pruebas pueden realizarse mediante procedimientos de prueba automatizados y manuales (MTPS). A continuación, se presentan algunas de las herramientas de prueba más comunes en proyectos de diseño de PCB personalizados:
Estudios de caso
Tarjeta de sonido USB VT1620A
Chip DAC: VT1620A
Salida: conector para auriculares de 3,5 mm
Rango dinámico: 97dB
Relación señal/ruido: 85 dB
Separación de canales: 85dB
Distorsión armónica total (THD+N): 0,025 %
Frecuencia de muestreo: 16 bits/192 kHz, 24 bits/96 kHz
Consumo de energía: 0,1 W
Tensión de alimentación: 5 V
Tamaño: 55x21x8mm
Osciloscopio con chip STC
8 bits a 200 kHz
Paso de base de tiempo 1-2-5: 5us a 500us
Aumento vertical: 1-2-5 veces
Tres métodos de activación
10 niveles de activación: 0-90%
Función de medición de forma de onda
Frecuencia de salida PWM: 100 kHz a 2 Hz
Ciclo de trabajo de salida PWM: 5% a 95%
3 botones independientes para cambiar de menú de varios niveles
transmisor de datos médicos
Interfaz USB 2.0 tipo C
HDMI de altura completa
Compatible con DVI 1.0
Admite captura HDCP 1.4
Admite salida YUV y JPEG
Compatible con UVC 1.0
Admite audio y captura
Entrada de vídeo máxima 3840x2160 a 30
La resolución de salida más alta es 1920*1080 a 30
