Clon de PCB

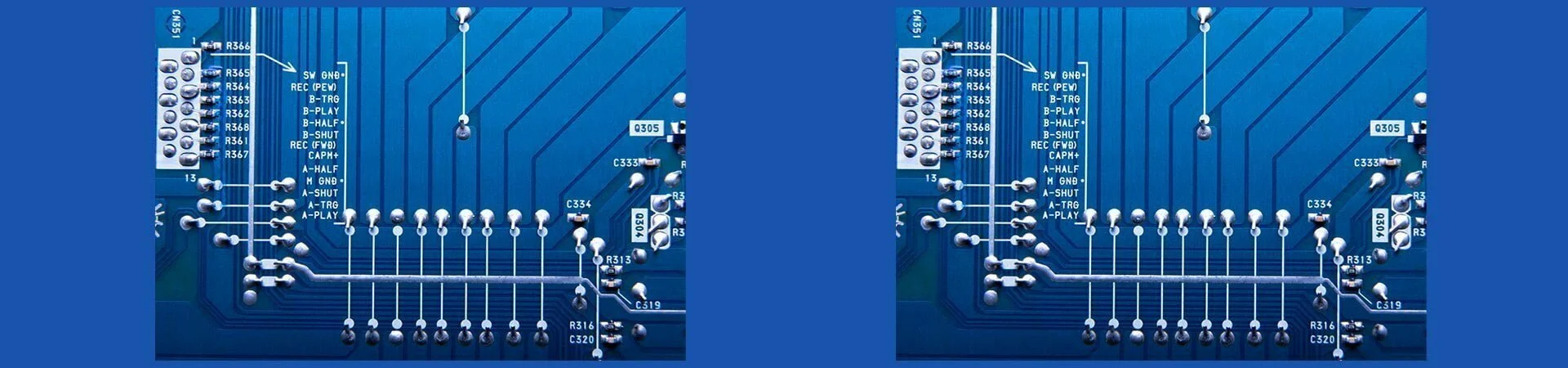

¿Qué es PCB Clone?
La clonación de PCB, también llamada duplicación de PCB, es el proceso de crear una copia de la PCB original mediante el método de investigación inversa en la industria electrónica. Esto resulta útil cuando se tienen varias versiones de la misma placa de circuito impreso o si se necesita crear nuevos productos que utilicen la misma. Diseño de PCB. También puedes clonar una PCB para reutilizar piezas de una placa de circuito impreso existente en otro proyecto. Si eres nuevo en electrónica y no sabes cómo clonar una PCB, te brindaremos información esencial sobre todo lo que necesitas saber sobre la clonación de placas de circuito impreso.
¿Por qué necesita el servicio de clonación de PCB?
Copiar PCB es una forma rentable de realizar múltiples copias en el proceso de producción. Puede que necesite fabricar varias placas para probar productos, crear algunas placas de muestra para clientes o fabricar placas para producción en masa. En cualquier caso, clonar la PCB permite crear fácilmente la cantidad deseada de placas con un mínimo esfuerzo. Además, si tiene un diseño antiguo que ya no está disponible, puede clonarla para crear nuevas placas a partir del diseño anterior. A continuación, se detallan todos los beneficios que puede obtener con nuestro servicio de clonación de PCB:
Realizar cambios o mejoras al diseño original;Crear múltiples copias de una PCB para producción en masa;Realizar una copia idéntica de un producto electrónico existente;Realizar una PCB con modificaciones de una PCB existente;Crear una PCB a partir de un diseño;Realice una copia de seguridad en caso de que el original se pierda o se dañe;Probar un diseño antes de fabricarlo;Reparar pistas dañadas;Reemplazar componentes electrónicos faltantes;
¿Cómo clonar una placa PCB?
Existen diferentes maneras de clonar una placa de circuito impreso. Cada método tiene sus propias ventajas y desventajas. Asegúrese de comprender el proceso y las posibles desventajas de cada método antes de elegir una técnica. Esto le ayudará a tomar una decisión informada y a obtener los resultados deseados. Generalmente, se clonan PCB siguiendo los siguientes procedimientos:
Consejos:
Para el número 1, el desbloqueo de IC solo es necesario si su programa está bloqueado.
Para el n.° 2, es el proceso más importante. Necesita obtener la lista de materiales y el diagrama esquemático mediante ingeniería inversa tecnología.
Herramientas y equipos necesarios:
- Computadora
- AUTOCAD
- Escáner
- PORTEL
Paso 1: Escanee la PCB original
Primero, debe colocar la placa de circuito impreso original dentro del escáner. Luego, debe ajustar el contraste y el brillo del escáner.
Paso 2: Abra AUTOCAD y cree un archivo
Para comenzar, abra AUTOCAD y cree un archivo. En el menú Insertar, seleccione imágenes rasterizadas. Luego, seleccione la imagen deseada para el proyecto. Aparecerá el cuadro de inserción de imagen. Al insertar una imagen, dibuje un marco rectangular alrededor de la PCB. Utilice el punto de bloqueo del objeto siempre que sea posible al construir la estructura para asegurar el seguimiento.
Paso 3: Dibujar el paquete de componentes y la forma
Para comenzar, cree un diseño de placa calculando la cantidad de placas que lo componen. Cada paquete debe incluir un dibujo de la placa. Después, use PORTE99 para generar el paquete y la forma de los componentes electrónicos.
Paso 4: Coloque el archivo CAD en PRORTE99
Abra el editor de PCB de PORTEL99 y seleccione «Importar archivo CAD» en el menú para crear un nuevo archivo de PCB. Importe el archivo CAD. Una vez importado, verá el gráfico de empaquetado de componentes en el editor de PORTEL99.
Paso 5: Crear otro editor de componentes de PCB
PROTEL99 proporciona un editor de componentes PCB donde puedes abrir otro y colocar un componente.
Paso 6: Envíe los paquetes de componentes al archivo CAD
Una vez que haya terminado de crear todos los paquetes de componentes en el editor PROTEL99, envíe cada uno a un archivo CAD.
Paso 7: Copiar el paquete de componentes al CAD
Cree una copia de la imagen de la PCB en el archivo CAD importado duplicando el paquete de componentes del archivo CAD recién creado. Abra ambos archivos CAD.
Paso 8: Colocar las vías y los pads
Mida los diámetros interior, exterior e interior de los pads y las vías, y luego seleccione la subopción «Círculo» en el menú de dibujo. Después, debe calcular las dimensiones internas y externas de los anillos. Por este motivo, no podrá colocar los pads cuadrados y poligonales. Además, debe colocar cada pad según su tamaño. Complete el archivo CAD.
Paso 9: dibuja el trazo y coloca la serigrafía
Finalmente, puede usar el menú Dibujo para seleccionar el agregado de línea. Luego, puede agregar la serigrafía. Si desea una trama irregular, debe usar la línea de polímero.
¿Es legal la clonación de PCB?
La clonación de PCB es un proceso legal, siempre que la placa original se haya creado legalmente. Esto significa que si ha adquirido una placa y tiene el derecho legal de modificarla y reproducirla, puede clonarla. Sin embargo, si intenta clonar una placa que no tiene el derecho legal de modificar o reproducir, podría estar infringiendo la ley.
