Hava Çekirdekli İndüktör Hesaplayıcısı
Bu araç, tek katmanlı bir hava çekirdekli bobinin indüktansını hesaplar. Sonuç, bobin uzunluğunun çapının 0,4 katından fazla olduğu bobinler için iyi bir yaklaşım sağlayan Wheeler formülüne dayanmaktadır. Hesaplanan indüktansı görmek için bobinin fiziksel boyutlarını girin.
D
l
Hava Çekirdekli Bobina
Diyagram bobinin çapını (D) ve uzunluğunu (l) göstermektedir.

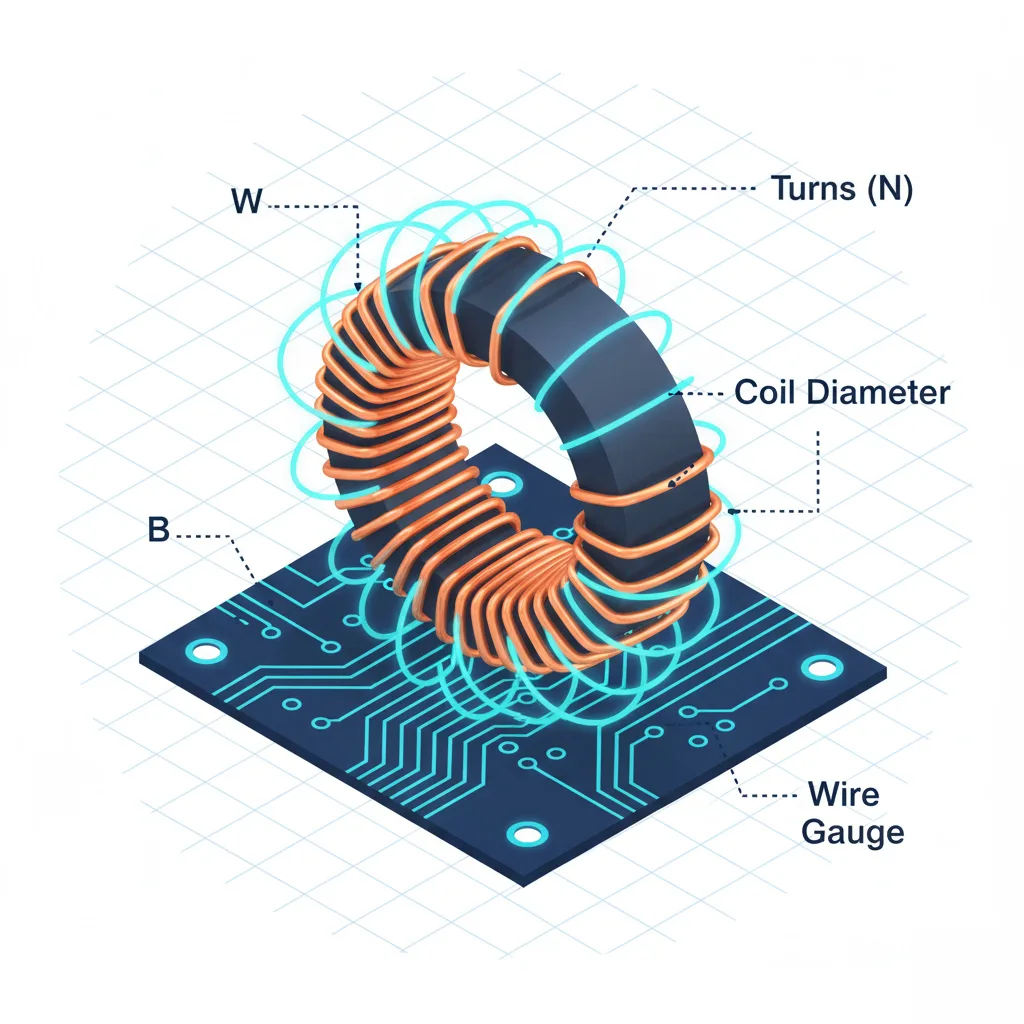

Toroidal İndüktör Hesaplayıcısı
Tel ile sarılı toroidal bir çekirdeğin indüktansını hesaplar. Bir toroidin şekli manyetik alanı iyi bir şekilde sınırlandırarak onu verimli bir indüktör haline getirir. Toroidin boyutlarına, tur sayısına ve çekirdeğin malzeme göreceli geçirgenliğine ihtiyacınız olacaktır.
OD
ID
Diyagram toroidin boyutlarını göstermektedir.
İndüktör Renk Kodu Hesaplayıcısı
Şeritlerinin renklerini seçerek eksenel bir indüktörün değerini belirleyin. Çoğu yaygın indüktör 4 şerit sistemi kullanır. İndüktans değerini ve toleransını bulmak için açılır menülerden her şeridin rengini seçin.
İndüktörün görsel temsili.
İndüktör Q Faktörü Hesaplayıcısı
Q faktörü (Kalite Faktörü), belirli bir frekans noktasında bir indüktörün reaktansının direnç oranını temsil eder. Daha yüksek bir Q faktörü, daha az enerji kaybı olan daha verimli bir indüktörü gösterir. Bileşeninizin Q faktörünü belirlemek için bu hesaplayıcıyı kullanın.
L
R
Seri dirençli bir indüktörün diyagramı.
Tel Öz İndüktansı Hesaplayıcısı
Bu araç düz ve yuvarlak bir telin öz indüktansını tahmin eder. İndüktans, telin uzunluğu ve çapına bağlıdır. Formül, serbest alanda tek izole bir teli varsayan bir yaklaşımdır.
Düz bir telin diyagramı.
Paralel Tel İndüktansı Hesaplayıcısı
İki paralel düz telin indüktansını hesaplar. Bu, iletim hatları veya güç otobüsü yapılandırmalarının indüktansını anlamak için yararlıdır. Formül tel çapını ve aralarındaki aralığı dikkate alır.
İki paralel telin diyagramı.
Koaksiyel İndüktans Hesaplayıcısı
Koaksiyel bir kablonun indüktansını hesaplar. Formül, kablonun uzunluğu ve dış ve iç iletken yarıçaplarının oranına bağlıdır. Bu, RF ve yüksek frekans uygulamaları için kritik bir hesaplamadır.
Koaksiyel kablonun kesit diyagramı.
Tek Döngüsel Halka İndüktansı Hesaplayıcısı
Tek yalıtılmış dairesel tel halkasının indüktansını hesaplar. Bu, birçok bobin tasarımının temel bir öğesidir. İndüktans, çoğunlukla halkanın yarıçapı ve telin yarıçapına bağlıdır.
Tek tel halkasının diyagramı.
Karşılıklı İndüktans Hesaplayıcısı
İki bağlı indüktör arasındaki karşılıklı indüktansı hesaplar. Bu değer, bir indüktörün manyetik alanının diğerini ne kadar etkilediğini gösterir. Transformatörler ve diğer bağlı bobin sistemleri için önemli bir parametredir.
İki bağlı indüktörün diyagramı.
İndüktör Enerjisi Hesaplayıcısı
Bir indüktörün manyetik alanında depolanan enerji miktarını hesaplar. Enerji, indüktörün değerine ve içinden geçen akıma bağlıdır. Bu, güç elektroniği ve enerji depolama uygulamaları için hayati bir hesaplamadır.
Akımlı bir indüktörün diyagramı.
Formüller ve Teori
Bu bölüm hesaplayıcılarda kullanılan formülleri ve temel ilkelerin kısa açıklamalarını sağlar. Bu formülleri anlamak, etkili indüktör tasarımı ve analizi için anahtardır.
Hava Çekirdekli İndüktör (Wheeler Formülü)
L (µH) = (d² * n²) / (18d + 40l)
- L indüktansı mikro henry (µH) cinsinden.
- d bobinin çapı inç cinsinden.
- l bobinin uzunluğu inç cinsinden.
- n tur sayısı.
- Not: Hesaplayıcımız mm'den inç'e dönüştürmeyi dahili olarak işler.
Toroidal İndüktör
L (H) = (μ₀ * μᵣ * N² * h) / (2π) * ln(OD/ID)
- L indüktansı Henry (H) cinsinden.
- μ₀Boş alanın geçirgenliği (~1.257×10⁻⁶ H/m) boş alanın geçirgenliği.
- μᵣMalzemenin manyetik alanı destekleme kabiliyeti. çekirdek malzesinin göreceli geçirgenliği.
- N tur sayısı.
- h toroidin yüksekliği metre cinsinden.
- OD ve ID metre cinsinden dış ve iç çaplar.
- Not: Hesaplayıcımız mm'den metre'ye dönüştürmeyi ve sonuç ölçeklendirmesini işler.
Q Faktörü Formülü
Q = (2π * f * L) / R
- Q kalite faktörü (boyutsuz).
- f frekans Hz (Hertz) cinsinden.
- L indüktans Henry (H) cinsinden.
- R seri direnç Ohm (Ω) cinsinden.
Tel Öz İndüktansı
L (H) = (μ₀ * l / 2π) * [ln(4l / d) - 1]
- L indüktansı Henry (H) cinsinden.
- l tel uzunluğu metre cinsinden.
- d tel çapı metre cinsinden.
- Not: Hesaplayıcımız mm'den metre'ye dönüştürmeyi ve sonuç ölçeklendirmesini işler.
Paralel Tel İndüktansı
L (H) = (μ₀ * l / π) * arccosh(D / d)
- L indüktansı Henry (H) cinsinden.
- l tel uzunluğu metre cinsinden.
- d tel çapı metre cinsinden.
- D tel merkezleri arasındaki mesafe metre cinsinden.
- Not: Hesaplayıcımız mm'den metre'ye dönüştürmeyi ve sonuç ölçeklendirmesini işler.
Koaksiyel İndüktans
L (H) = (μ₀ * l / 2π) * ln(b / a)
- L indüktansı Henry (H) cinsinden.
- l kablo uzunluğu metre cinsinden.
- a iç iletken yarıçapı metre cinsinden.
- b dış iletken iç yarıçapı metre cinsinden.
- Not: Hesaplayıcımız mm'den metre'ye dönüştürmeyi ve sonuç ölçeklendirmesini işler.
Tek Döngüsel Halka İndüktansı
L (H) = μ₀ * r * [ln(8r / a) - 2]
- L indüktansı Henry (H) cinsinden.
- r halka yarıçapı metre cinsinden.
- a tel yarıçapı metre cinsinden.
- Not: Hesaplayıcımız mm'den metre'ye dönüştürmeyi ve sonuç ölçeklendirmesini işler.
Karşılıklı İndüktans
M = k * sqrt(L₁ * L₂)
- M L₁ ve L₂ ile aynı birimde karşılıklı indüktans.
- k bağlantı katsayısı (0 ile 1 arasında).
- L₁ ve L₂ iki bobinin öz indüktansları.
İndüktör Enerjisi
E = 0.5 * L * I²
- E depolanan enerji Joule (J) cinsinden.
- L indüktans Henry (H) cinsinden.
- I akım Amper (A) cinsinden.
- Not: Hesaplayıcımız µH'den H'ye dönüştürmeyi işler.
İndüktör Renk Kodları
İlk iki şerit anlamlı rakamları, üçüncü ondalık çarpanı ve dördüncü toleransı gösterir.
| Renk | Değer (Şeritler 1 ve 2) | Çarpan (Şerit 3) | Tolerans (Şerit 4) |
|---|---|---|---|
| Siyah | 0 | x1 | - |
| Kahverengi | 1 | x10 | ± 1% |
| Kırmızı | 2 | x100 | ± 2% |
| Turuncu | 3 | x1k | ± 3% |
| Sarı | 4 | x10k | ± 4% |
| Altın | - | x0.1 | ± 5% |
| Gümüş | - | x0.01 | ± 10% |
| Hiçbiri | - | - | ± 20% |
