Bir Direnç-Kondansatör (RC) devresinin zaman sabitini bulmak için direnç ve kapasitans değerlerini girin.
Bir Direnç-Endüktans (RL) devresinin zaman sabitini bulmak için direnç ve endüktans değerlerini girin.
Sonuçlar
Zaman Sabiti (τ)
100.00 ms
Tam Şarj/Deşarj Süresi (5τ)
500.00 ms

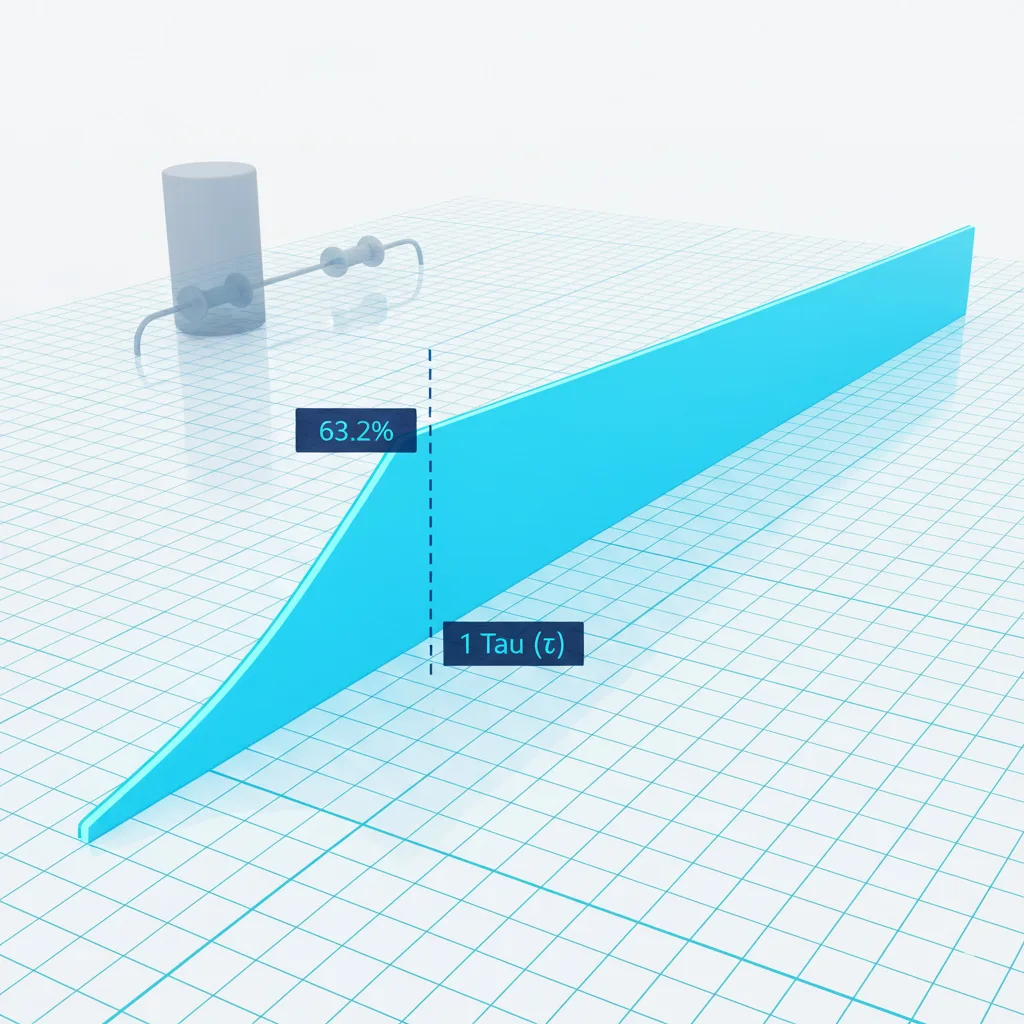

Şarj ve Deşarj Eğrisi
Bu grafik, gerilimin (RC devreleri için) veya akımın (RL devreleri için) zamanla nasıl değiştiğini görselleştirir. Yatay eksen, hesaplanan zaman sabitinin (τ) katları olarak zamanı temsil eder. Eğrinin 1τ süresinde nihai değerinin yaklaşık %63,2'sine ulaştığına dikkat edin.
Zaman Sabitini Anlamak
Zaman Sabiti Nedir?
Yunan harfi tau (τ) ile temsil edilen zaman sabiti, bir devrenin gerilim veya akım değişimine ne kadar hızlı tepki verdiğinin bir ölçüsüdür. Basit bir ifadeyle, başlangıç ve bitiş değerleri arasındaki farkın yaklaşık %63,2'sine ulaşması için gereken süreyi temsil eder.
Formüller
Zaman sabiti RC ve RL devreleri için farklı hesaplanır:
- RC Devresi için:
τ = R × C - RL Devresi için:
τ = L / R
Burada R Ohm (Ω) cinsinden direnç, C Farad (F) cinsinden kapasitans ve L Henry (H) cinsinden endüktanstır.
Neden Tam Şarj İçin 5τ?
Teorik olarak devre hiçbir zaman %100 nihai değerine ulaşmasa da, çok yaklaşır. Beş zaman sabiti (5τ) sonra devre, nihai değerinin %99,3'ünden fazlasına ulaşmış olur. Pratik mühendislik amaçları için bu süre "tam şarj" veya "tam deşarj" kabul edilir. İşte dökümü:
- 1τ sonra: ~%63,2 tamamlandı
- 2τ sonra: ~%86,5 tamamlandı
- 3τ sonra: ~%95,0 tamamlandı
- 4τ sonra: ~%98,2 tamamlandı
- 5τ sonra: ~%99,3 tamamlandı
Sıkça Sorulan Sorular (SSS)
Küçük bir zaman sabiti ne anlama gelir?
Küçük bir zaman sabiti (τ), hızlı tepki veren bir devre anlamına gelir. Kondansatör veya endüktör çok çabuk şarj ve deşarj olur. Bu, yüksek frekanslı uygulamalarda istenir.
Büyük bir zaman sabiti ne anlama gelir?
Büyük bir zaman sabiti (τ), yavaş tepki veren bir devre anlamına gelir. Bileşenlerin şarj veya deşarj olması daha uzun sürer. Bu, zaman gecikmeleri oluşturmak veya yüksek frekanslı gürültüyü filtrelemek için yararlıdır.
Zaman sabitleri gerçek hayatta nerelerde kullanılır?
Zaman sabitleri elektronikte temel bir kavramdır. Zamanlama devrelerinde (örneğin yanıp sönen LED'ler), ses ekipmanlarında frekansları ayırmak için filtrelerde ve voltaj dalgalanmalarını düzeltmek için güç kaynaklarında kullanılırlar.
