Структура многослойной стены
Результаты расчетов
Общее термическое сопротивление (R)
0.00 К·м²/Вт
Коэффициент теплопередачи (U-value)
0.00 Вт/м²·К
Вклад каждого слоя в значение R
Этот график динамически показывает термическое сопротивление каждого слоя, помогая наглядно оценить их вклад в общую теплоизоляцию.
Основы и справочные данные
Изучите ключевые концепции и воспользуйтесь таблицей теплофизических свойств распространенных материалов.
Что такое термическое сопротивление?
Термическое сопротивление (значение R) — это способность материала препятствовать передаче тепла. Чем выше значение R, тем лучше теплоизоляция. Это критически важный показатель при проектировании зданий для снижения энергозатрат на отопление и охлаждение.
Ключевые понятия
- Теплопроводность (k или λ): Свойство материала проводить тепло. Низкое значение k означает, что материал является хорошим изолятором. Ед. изм.: $Вт/(м·К)$.
- Термическое сопротивление (R): Сопротивление слоя материала определенной толщины. Рассчитывается как Толщина / Теплопроводность. Ед. изм.: $(К·м²)/Вт$.
- Коэффициент теплопередачи (U): Величина, обратная общему сопротивлению R ($U = 1 / R_{общ}$). Показывает, насколько интенсивно элемент здания пропускает тепло. Чем ниже U, тем лучше. Ед. изм.: $Вт/(м²·К)$.
Основные формулы расчета
R = L / k
Где R — термическое сопротивление, L — толщина материала (в метрах), а k — коэффициент теплопроводности.
Rtotal = R₁ + R₂ + ... + Rn
Общее сопротивление многослойной стены равно сумме сопротивлений каждого отдельного слоя.
U = 1 / Rtotal
Значение U является величиной, обратной общему значению R.
Как пользоваться калькулятором
- Укажите площадь: Введите общую площадь стены в панели результатов.
- Добавьте слои: Нажмите кнопку «+ Добавить слой материала», чтобы добавить первый элемент конструкции.
- Выберите материал: Выберите материал из выпадающего списка. Его коэффициент теплопроводности (k) подставится автоматически.
- Введите толщину: Укажите толщину слоя в миллиметрах (мм).
- Добавьте остальные слои: Продолжайте добавлять слои, чтобы собрать полный «пирог» стены (от внешней стороны к внутренней).
- Проверьте результат: Общие значения R и U обновляются автоматически при любых изменениях.
Теплофизические свойства материалов
В этой таблице приведены коэффициенты теплопроводности (k) для распространенных строительных материалов.
| Материал | Теплопроводность (k) [$Вт/(м·К)$] |
|---|
Проверки проектирования для Thermal Resistance Calculator
thermal resistance calculator design checks - Используйте эти проверки перед применением результата калькулятора в PCB, ремонте или reverse engineering.

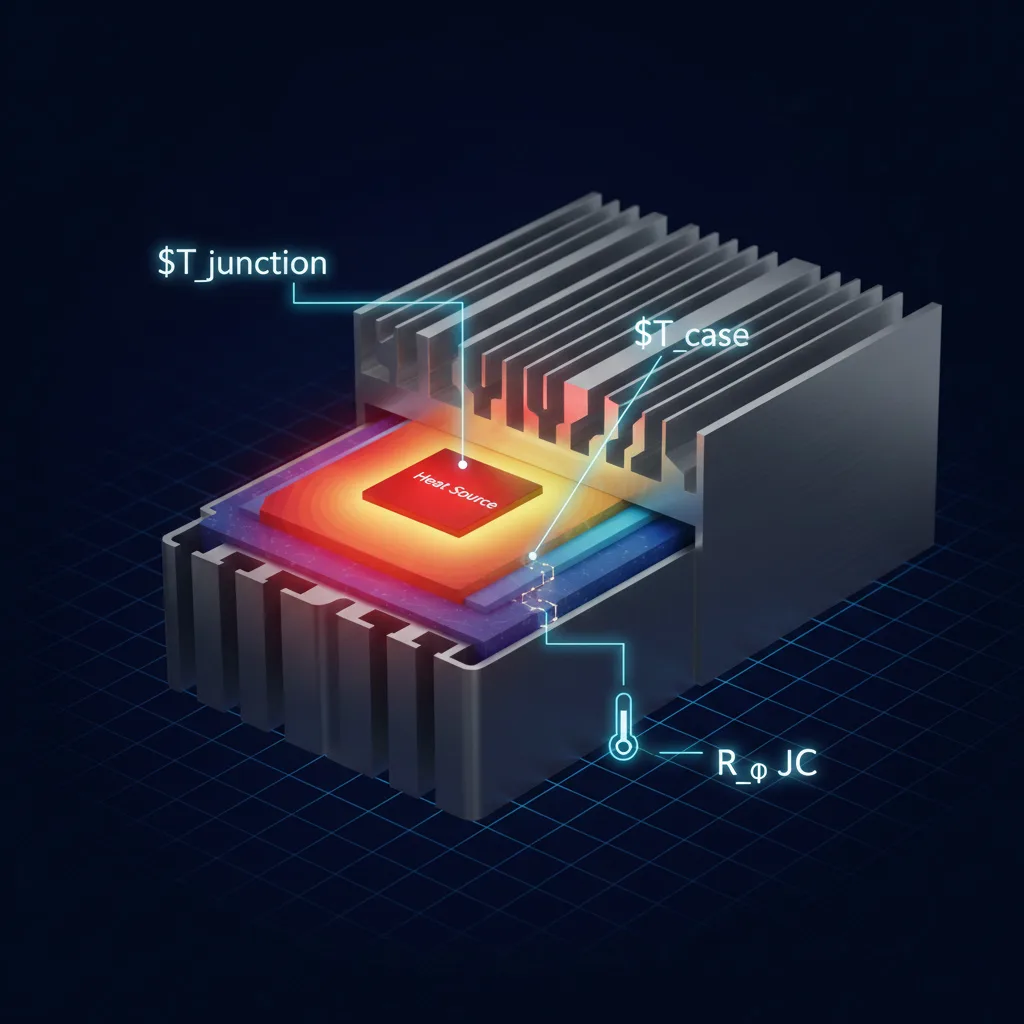

Junction temperature is Tj = Ta + P*thetaJA. For a heatsink path, add thetaJC + thetaCS + thetaSA and compare the result with maximum junction rating, copper area, airflow, and power derating over ambient temperature.
- Сверьте допущения формулы с реальной топологией, допусками и паразитными эффектами PCB.
- Проверьте напряжение, ток, полосу, нагрев и запас безопасности перед выбором компонентов.
- Если измерение платы не совпадает, сначала проверьте соседние компоненты и тестовые точки.
Сохраняйте результат вместе с ревизией схемы, измерениями и datasheet.
