Что такое цилиндрический конденсатор?
Цилиндрический конденсатор — это основной электрический компонент, используемый для хранения энергии в электрическом поле. Он состоит из двух концентрических проводящих цилиндров, разделённых диэлектрическим материалом. Внутренний цилиндр имеет радиус a , а внешний — радиус b . Длина обоих цилиндров составляет L.
Его способность накапливать заряд, его емкость ( C ), полностью зависит от его геометрии и диэлектрического материала между цилиндрами. Эта зависимость описывается формулой:

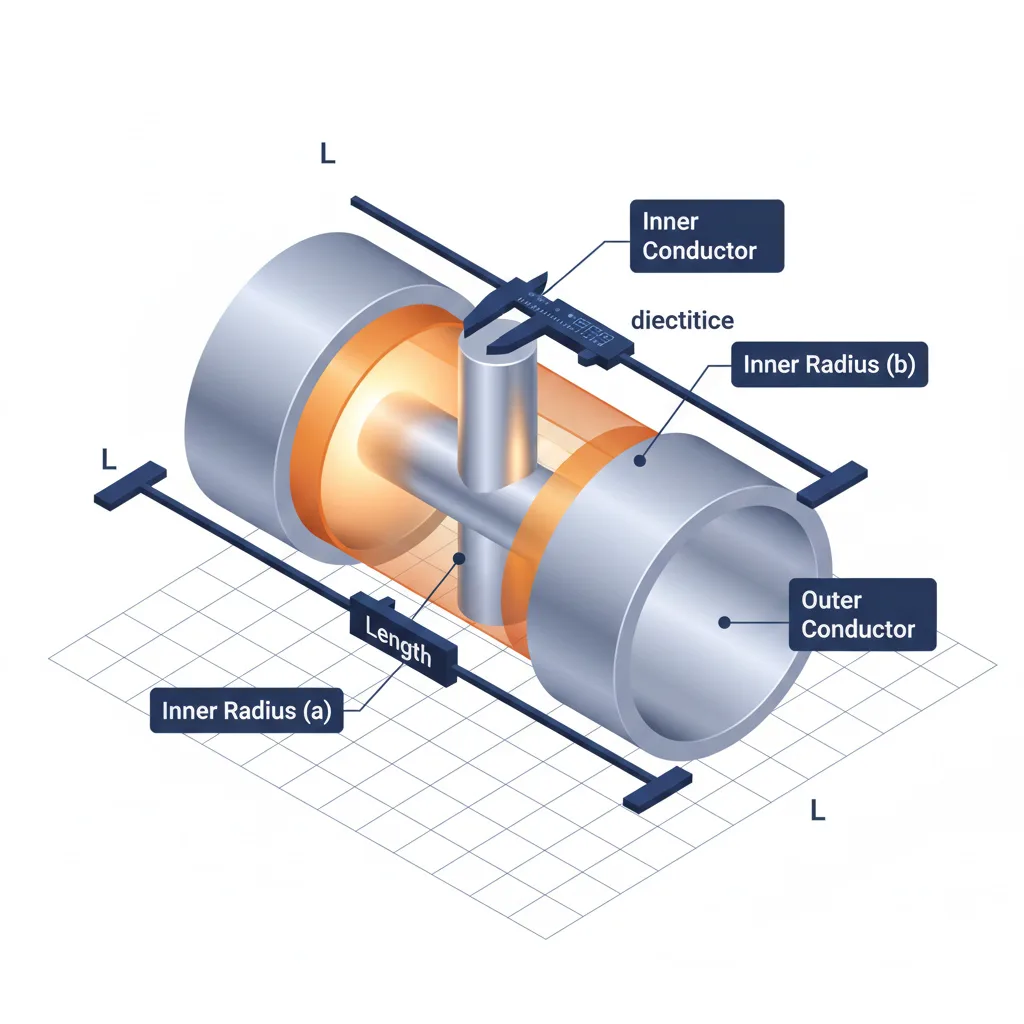

Изучите схему, чтобы увидеть, как эти компоненты соединяются друг с другом. Наведите курсор на каждое обозначение, чтобы выделить соответствующую часть конденсатора.
Физические принципы, лежащие в его основе
Формула для емкости не является произвольной; она выведена из фундаментальных принципов электромагнетизма. Следуйте приведенным ниже шагам, чтобы увидеть, как мы получаем окончательное уравнение, используя закон Гаусса.
Шаг 1: Найдите электрическое поле (E), используя закон Гаусса.
Сначала представим себе гауссову поверхность (цилиндр радиусом r , где a < r < b) и применим закон Гаусса. Это позволит нам найти электрическое поле E в любой точке между проводящими цилиндрами. Закон связывает электрический поток через замкнутую поверхность с заключенным внутри зарядом.
Шаг 2: Вычислите разность потенциалов (В)
Далее мы находим разность потенциалов (напряжение) V между внутренним и внешним цилиндрами, интегрируя электрическое поле E вдоль пути от радиуса a до радиуса b . Разность потенциалов — это работа, совершаемая на единицу заряда для перемещения заряда между двумя цилиндрами.
Шаг 3: Используйте определение емкости (C = Q/V)
Наконец, мы используем фундаментальное определение емкости: отношение величины заряда Q на одном проводнике к разности потенциалов V между ними. Подставив наше выражение для V из шага 2, заряд Q сокращается, в результате чего мы получаем окончательную формулу, которая зависит только от физических свойств конденсатора.
Применение в реальном мире
Принципы работы цилиндрического конденсатора — это не просто теоретические рассуждения. Они имеют решающее значение для технологий, которые мы используем каждый день.
Коаксиальные кабели
Наиболее распространенным применением является коаксиальный кабель, используемый для передачи высокочастотных сигналов для кабельного телевидения, интернета и других средств передачи данных. Центральный провод кабеля выступает в качестве внутреннего цилиндра, а экранирующая сетка — в качестве внешнего цилиндра. Разделяющий их материал — диэлектрик. Емкость кабеля на единицу длины является важнейшей характеристикой, определяющей его производительность, влияющей на целостность сигнала и согласование импедансов. Понимание этой емкости необходимо для проектирования систем связи, которые минимизируют потери и искажения сигнала.
